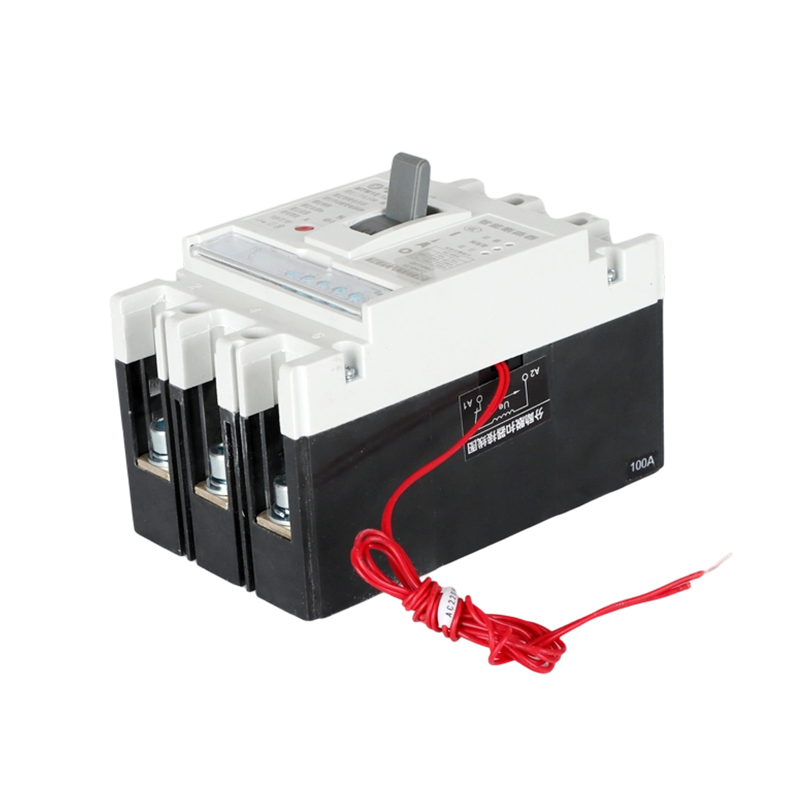

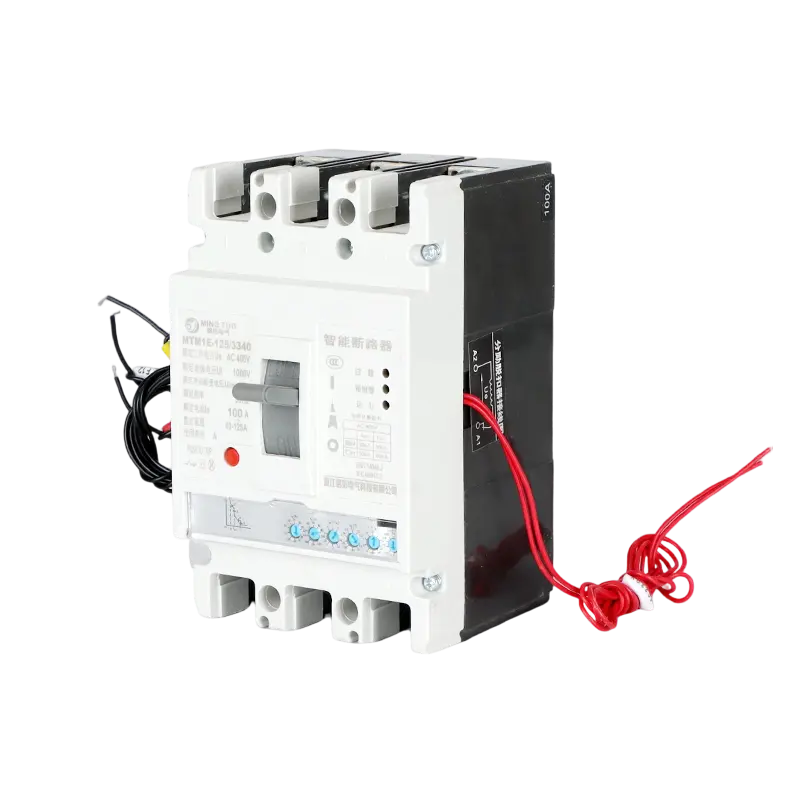

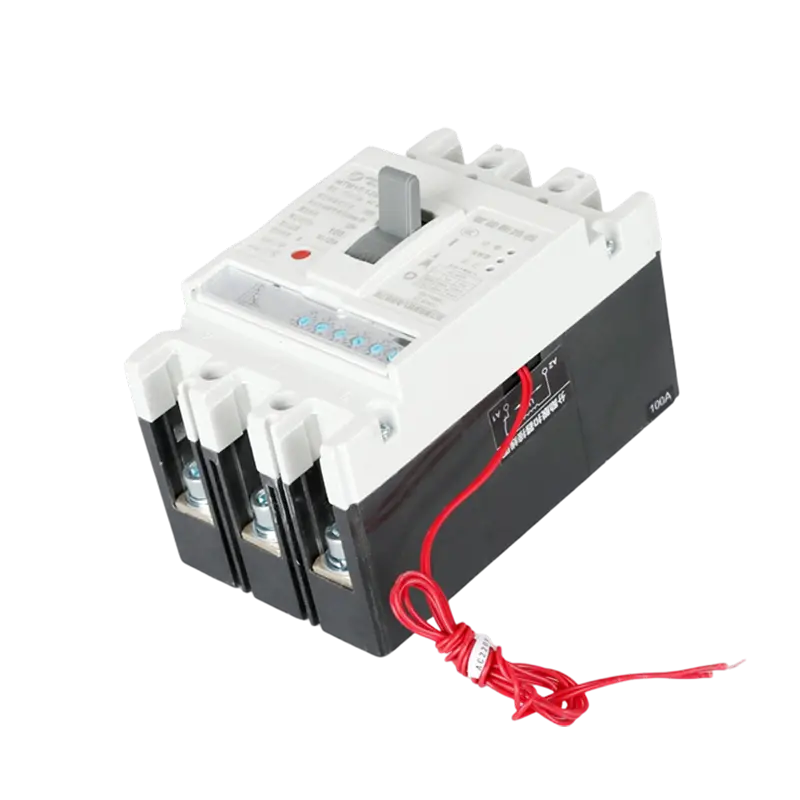

Name: MT-M1 Digital Electronic MCCB, 100-800A, 3/4P, 50kA, Pemutus Litar Kawalan Mikropemproses
Rating: 5 (99 reviews)

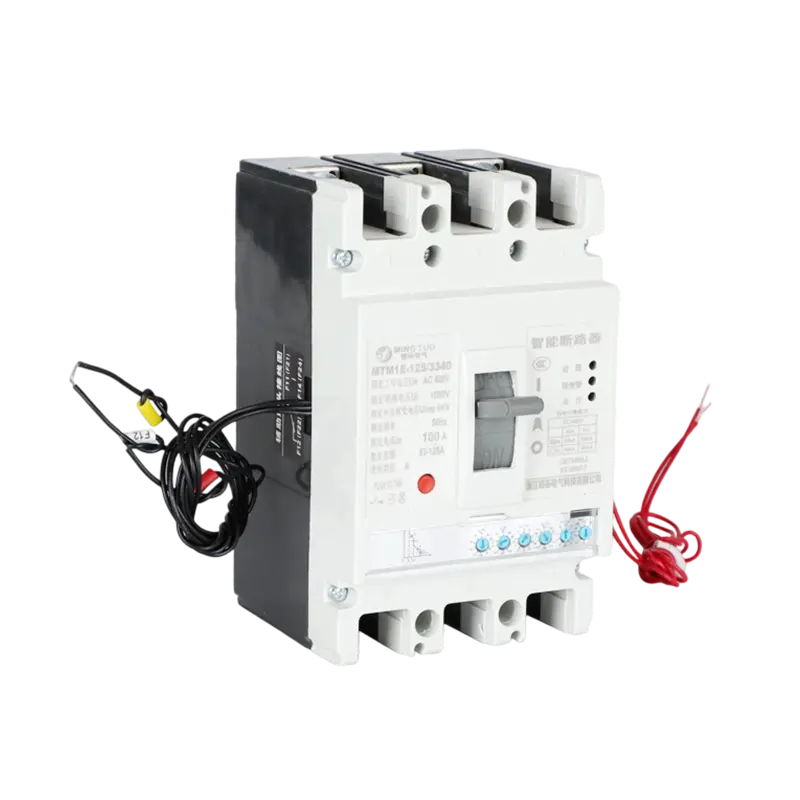

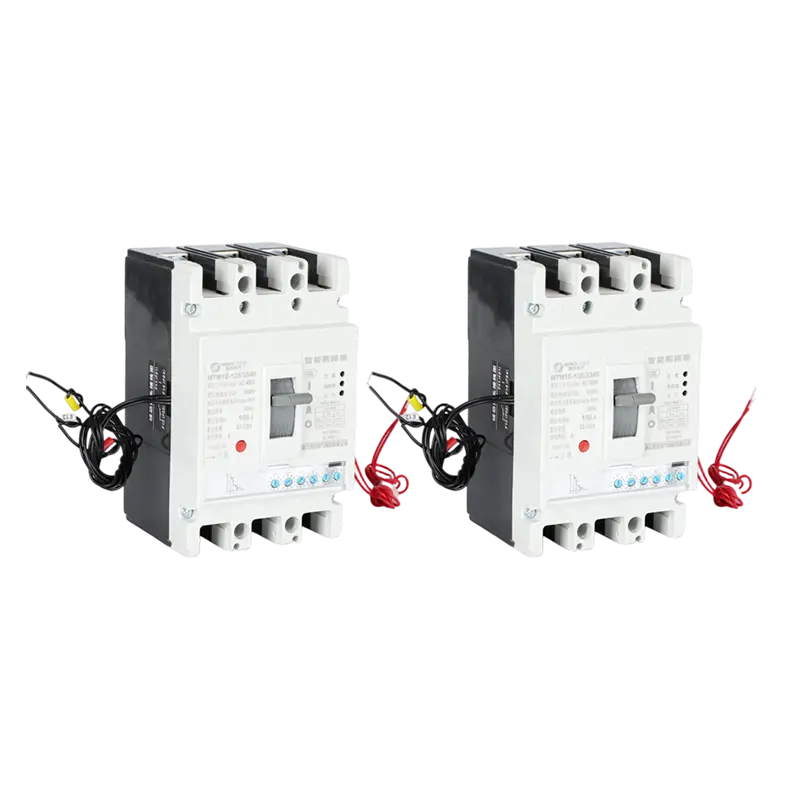

MT-M1 Digital Electronic MCCB, 100-800A, 3/4P, 50kA, Pemutus Litar Kawalan Mikropemproses

Penerangan:

MT-M1 Digital Electronic MCCB mewakili perlindungan litar generasi seterusnya, menyepadukan kawalan mikropemproses ketepatan dengan pembinaan bekas acuan yang teguh. Direka bentuk untuk sistem AC 50Hz, pemutus ini menyediakan perlindungan boleh atur cara sepenuhnya terhadap beban lampau, litar pintas dan keadaan kerosakan tanah, sambil menyampaikan pemantauan masa nyata dan pengurusan kerosakan pintar.
Dibungkus dalam perumahan termoset berkekuatan tinggi, pemutus menggabungkan dimensi padat dengan ketahanan mekanikal yang luar biasa. Elektroniknya yang canggih membolehkan pengendali memantau arus, voltan, penggunaan tenaga dan sejarah kerosakan, membolehkan penyelenggaraan proaktif dan kebolehpercayaan sistem dipertingkatkan.

Aplikasi:

MCCB digital sesuai untuk sistem yang memerlukan perlindungan lanjutan, pemantauan masa nyata dan pengurusan tenaga dipacu data:
Infrastruktur Kuasa Kritikal – Pusat data, litar sandaran hospital, sistem kuasa lapangan terbang, perlindungan kuasa institusi kewangan.
Automasi Perindustrian – Perlindungan ketepatan untuk pusat kawalan motor, barisan pengeluaran dan jentera kompleks.
Pengurusan Tenaga – Membina sistem pengurusan, pemasangan tenaga boleh diperbaharui, grid pintar dan pusat pemantauan kuasa.
Aplikasi Khusus - Perlindungan pengubah, sistem sandaran penjana, pemutus pusat beban utama dan pengurusan litar rangkaian.
Tetapan boleh atur caranya membolehkan penyelarasan lancar dengan peranti hiliran, meminimumkan masa henti dan memaksimumkan jangka hayat peralatan, manakala antara muka komunikasi membenarkan penyepaduan ke dalam sistem kuasa pintar moden.

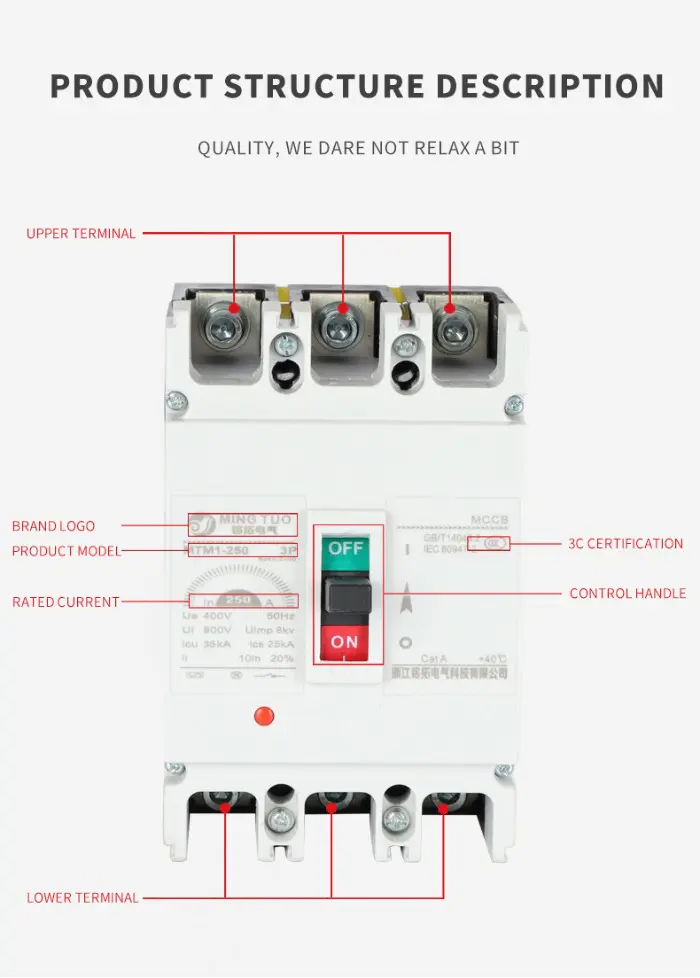

MCCB

Prinsip Kerja: Apabila arus melalui pengubah elektromagnet, pengubah semasa menghantar isyarat semasa ke papan litar, yang menilai sama ada ia adalah arus kerosakan. Jika ya, mekanisme itu terus tersandung.

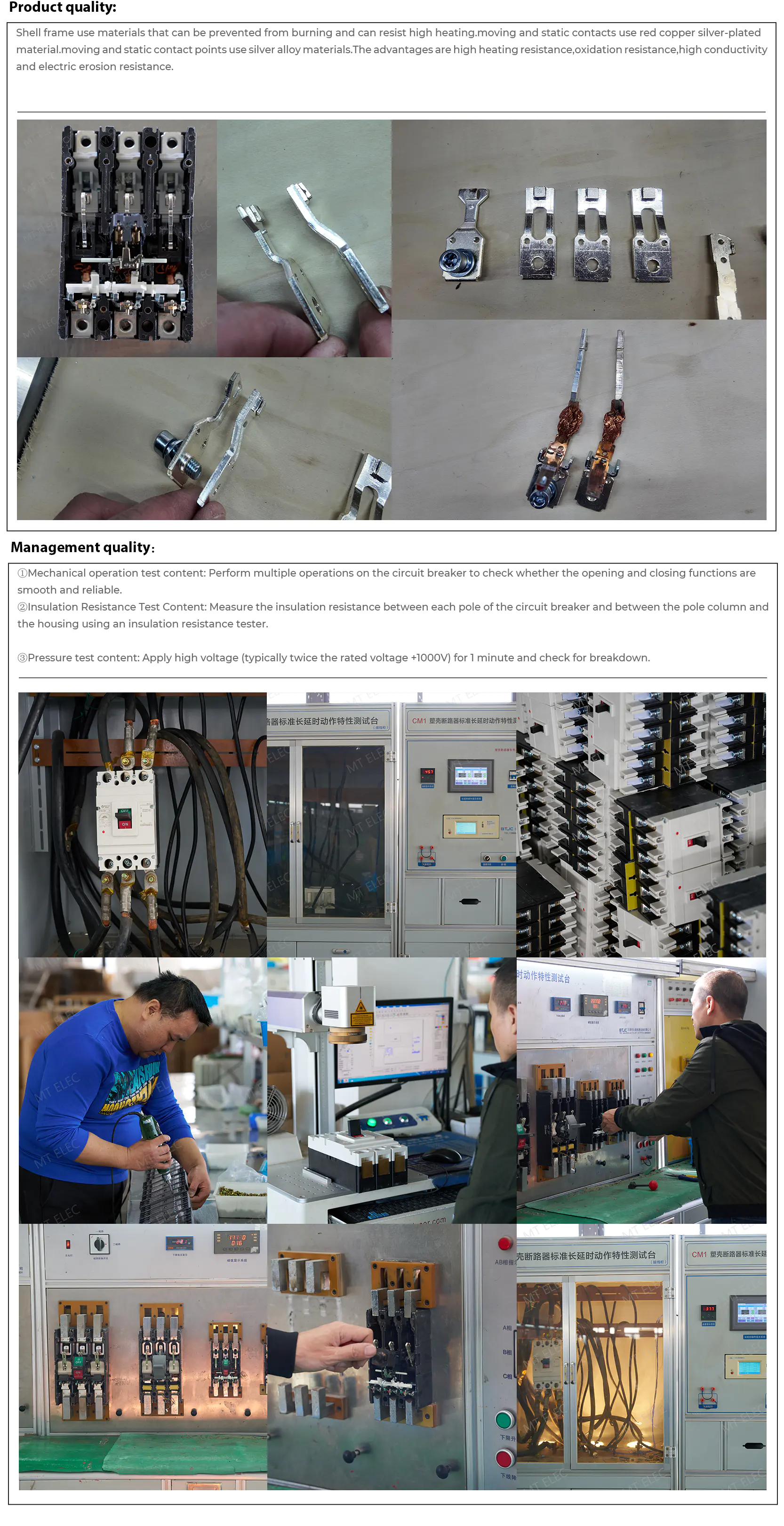

Product Debugging
MCCB

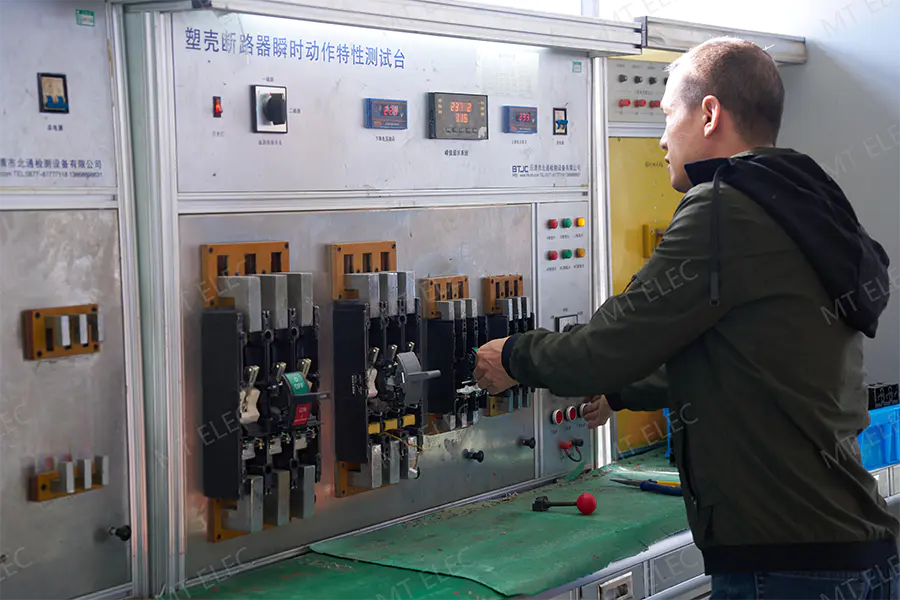

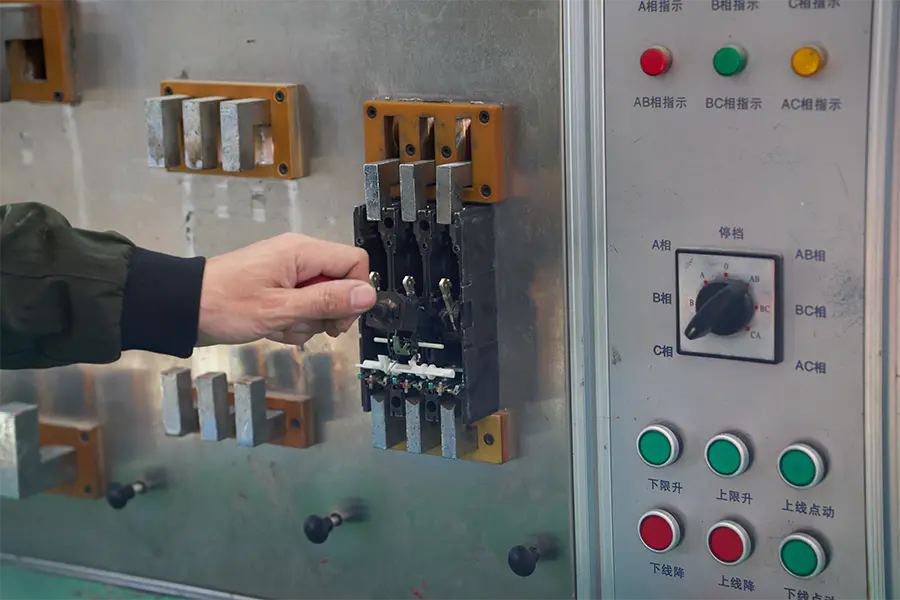

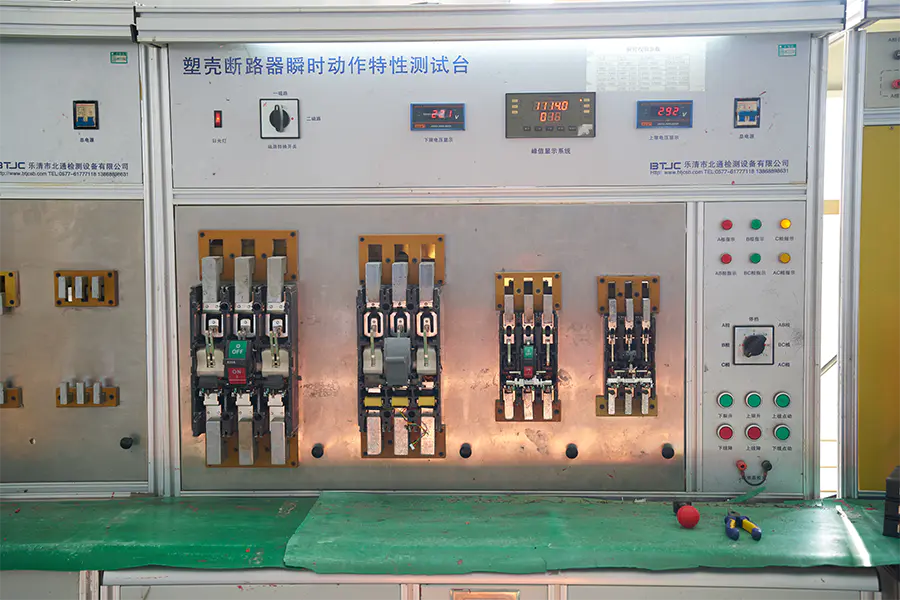

MCCB Instantaneous Test

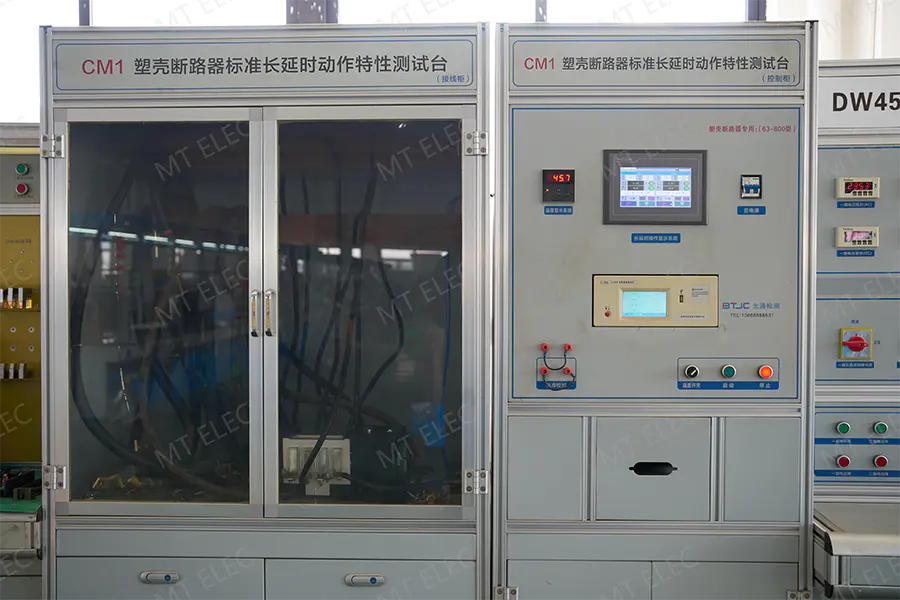

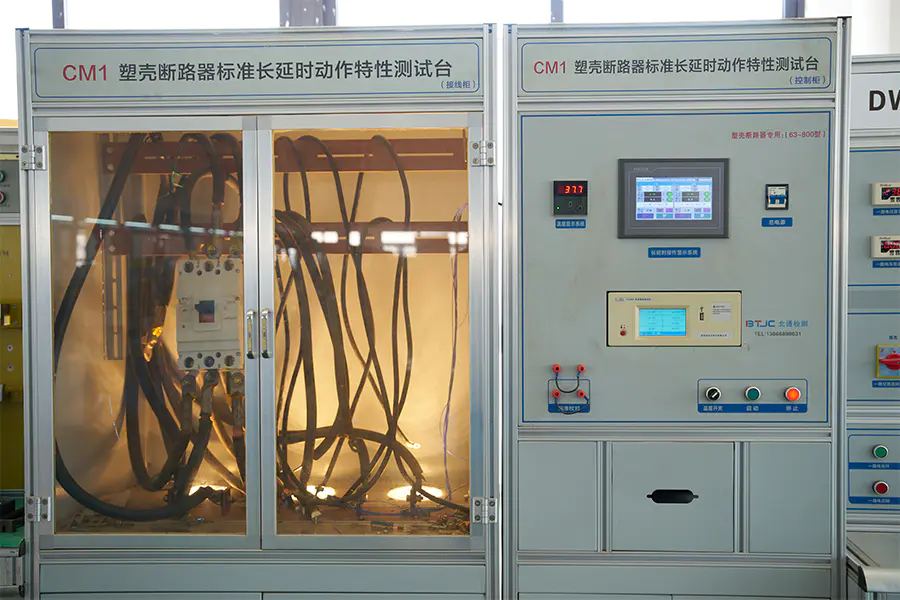

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

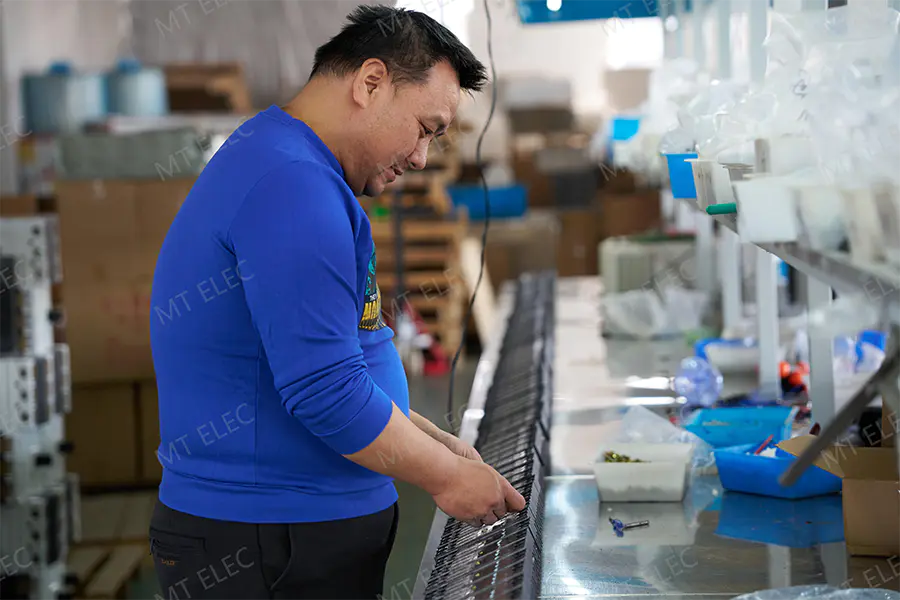

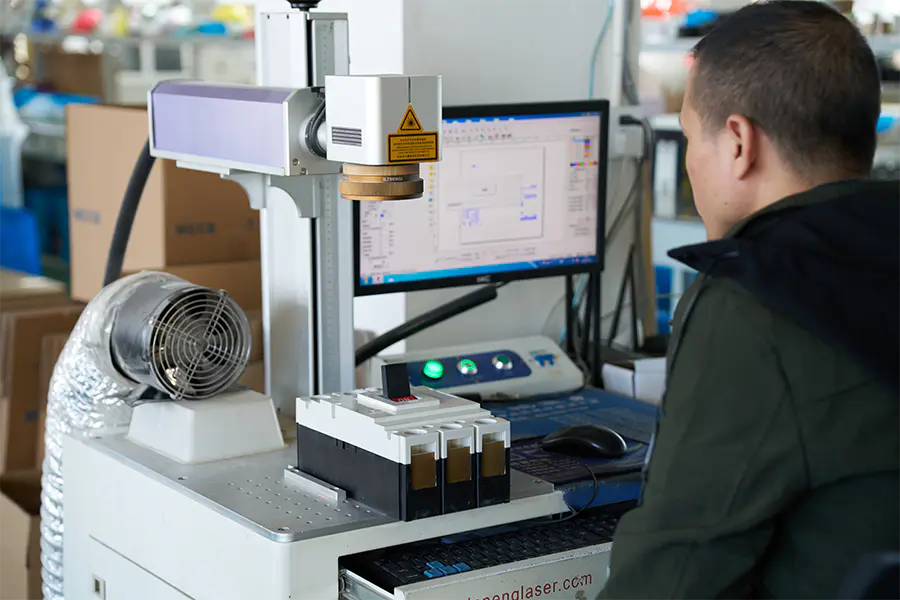

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Untuk memastikan keselamatan pengangkutan, produk elektrik kami dieksport dalam peti kayu bertetulang. Peti tersebut menjalani rawatan haba dan mempunyai tanda ISPM-15, membolehkan pelepasan kastam dengan pantas. Reka bentuk asas yang dinaikkan memudahkan operasi forklift, manakala pengancing penyerap hentakan dalaman memastikan produk tiba dengan utuh. Semua peti luar dilabel dengan jelas dan mematuhi piawaian logistik antarabangsa.

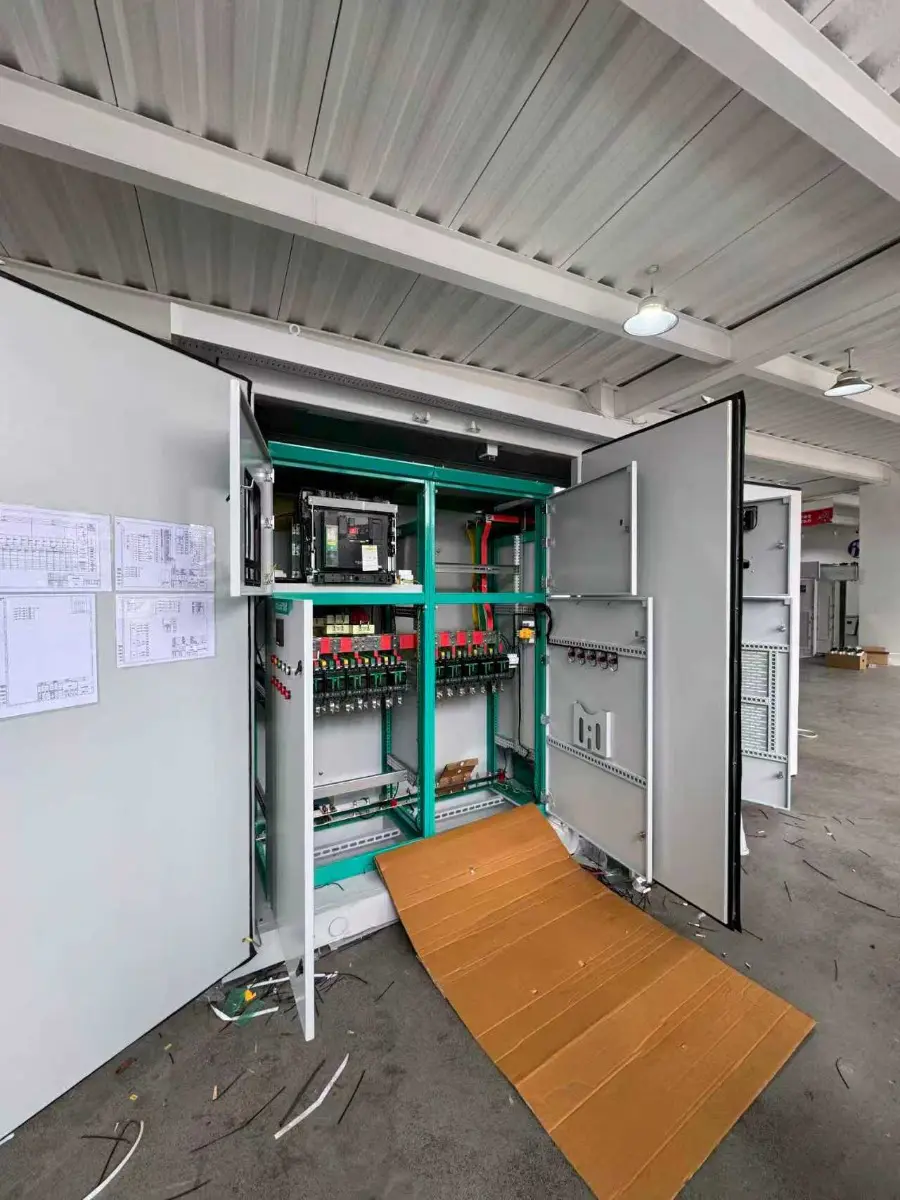

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

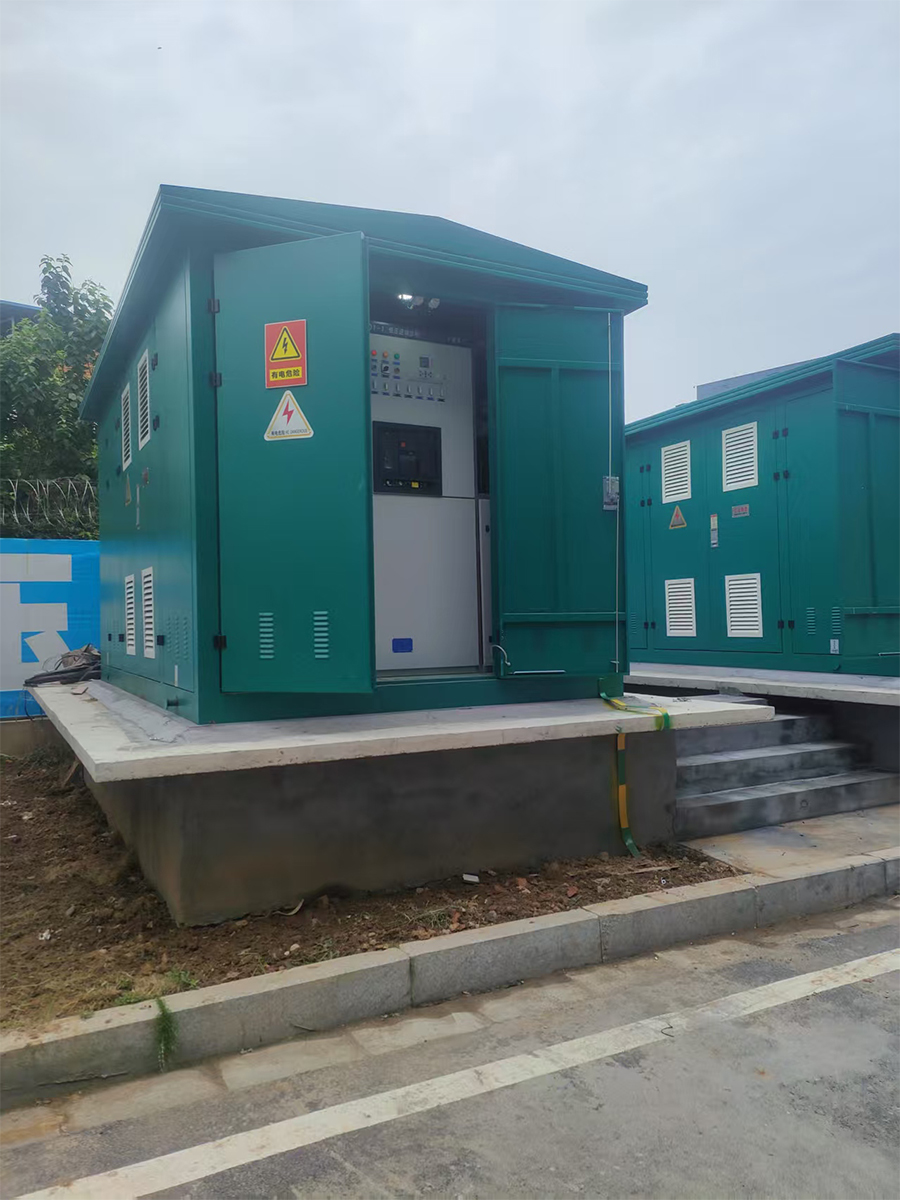

Box-typesubstation ACB VCB MCCB

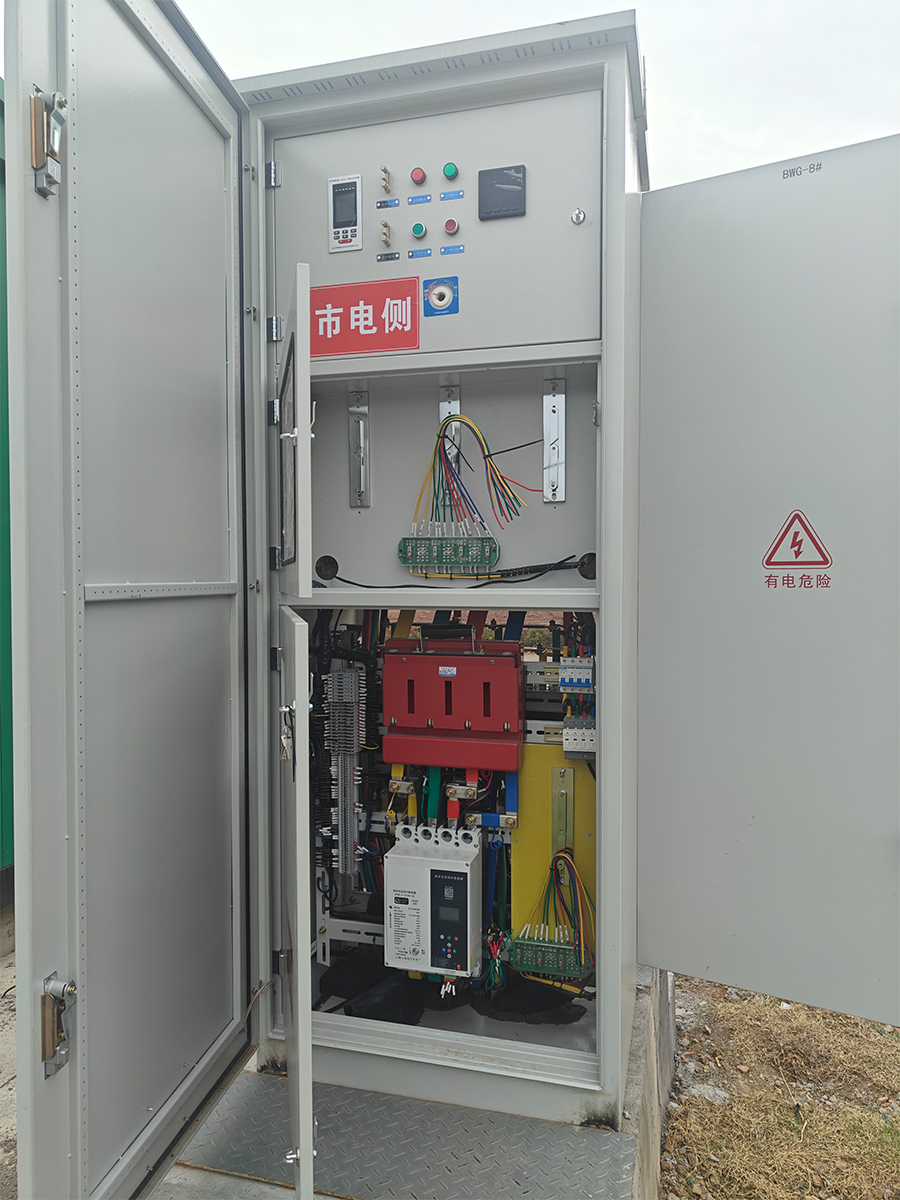

Power transmission successful

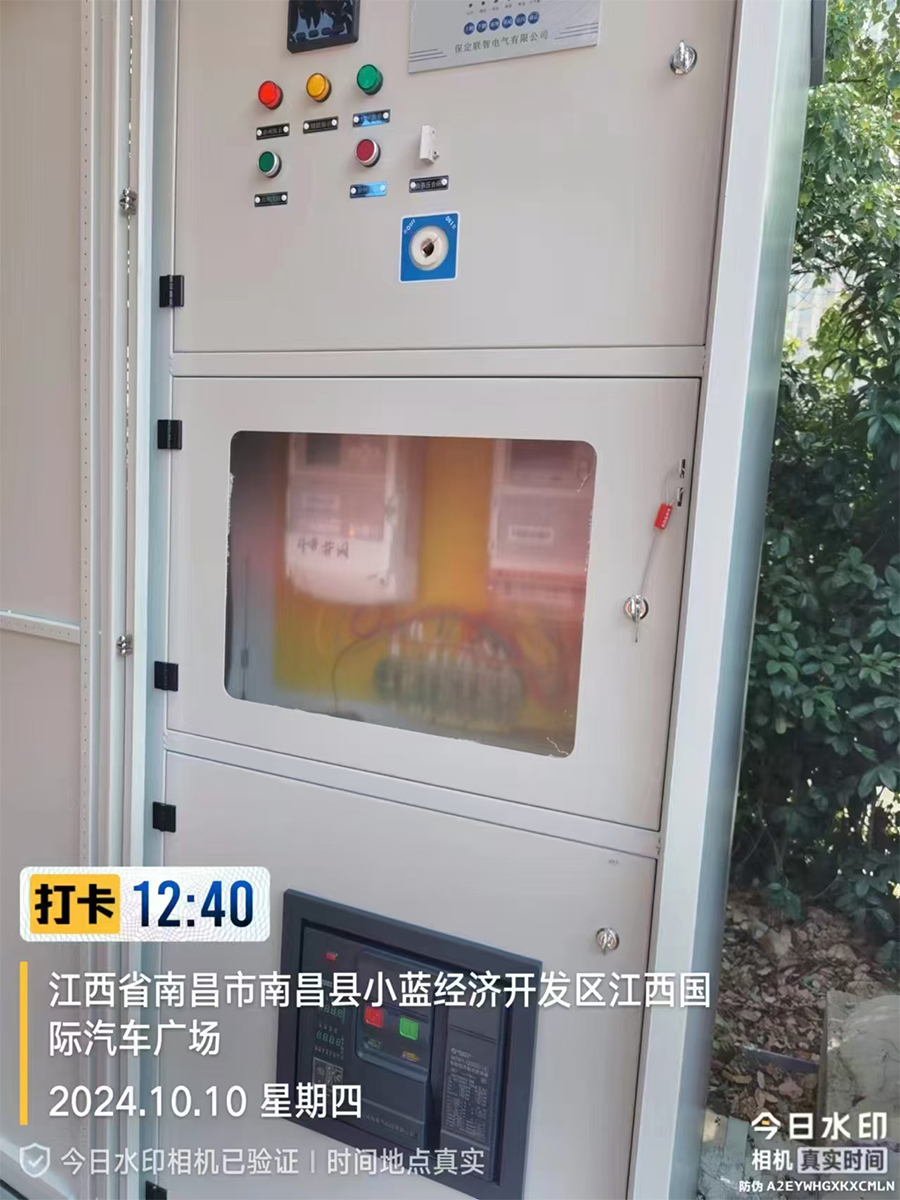

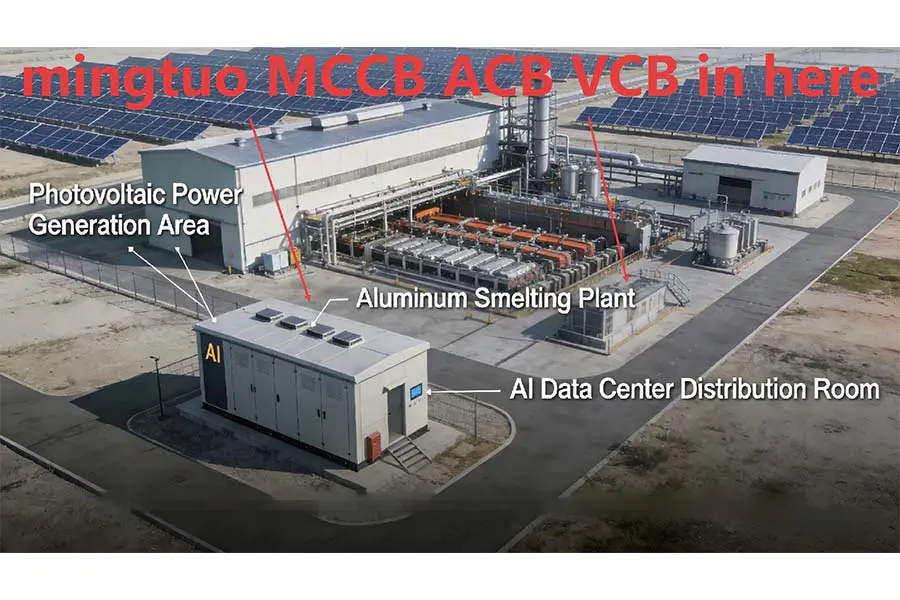

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

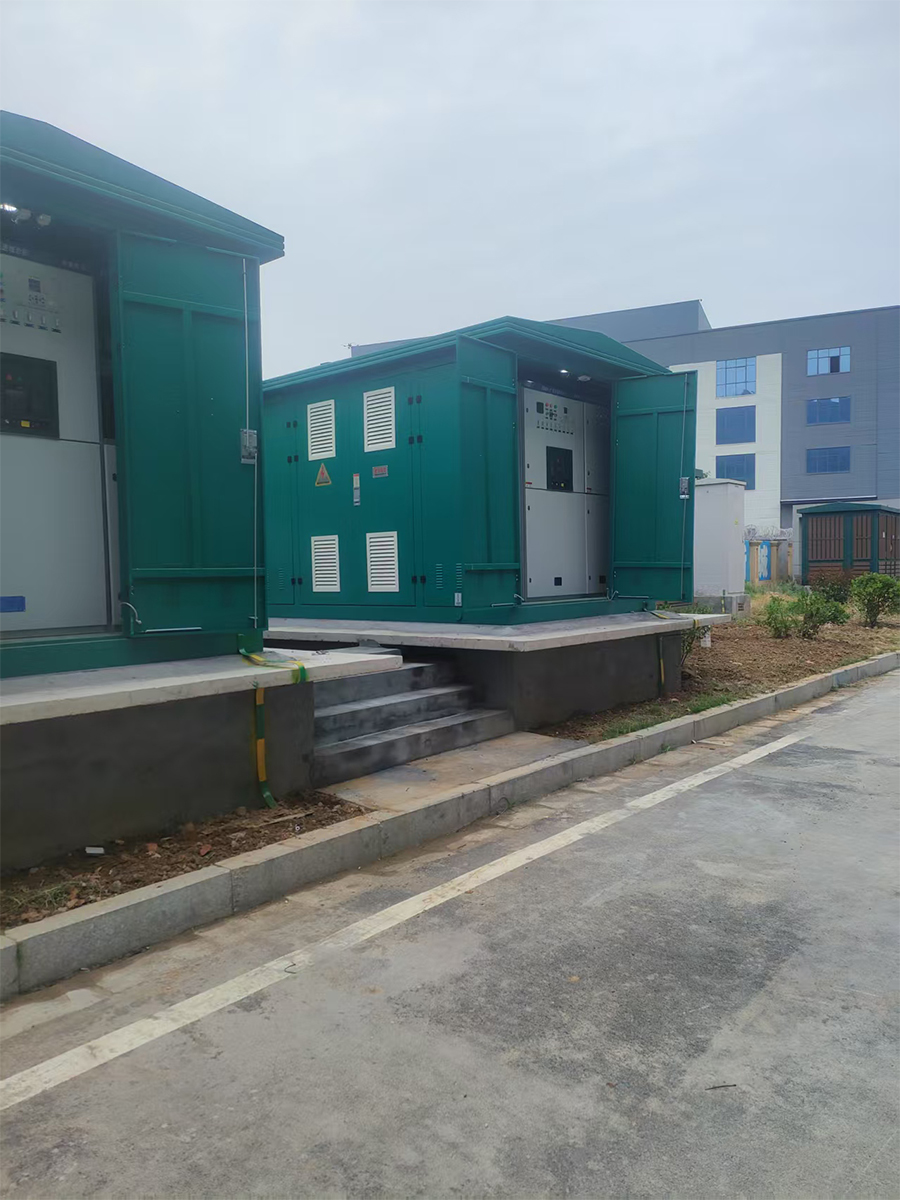

Box-typesubstation ACB VCB MCCB

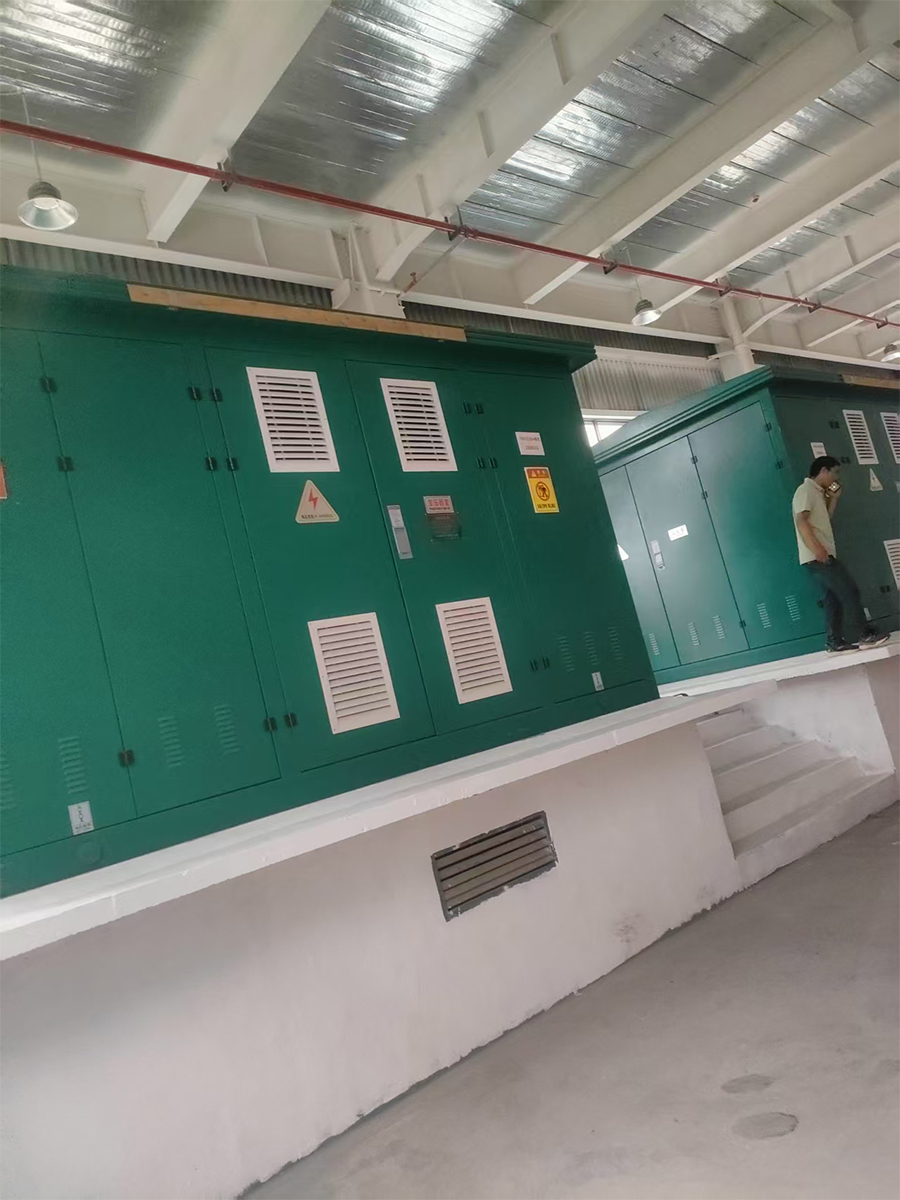

Box-typesubstation ACB VCB MCCB

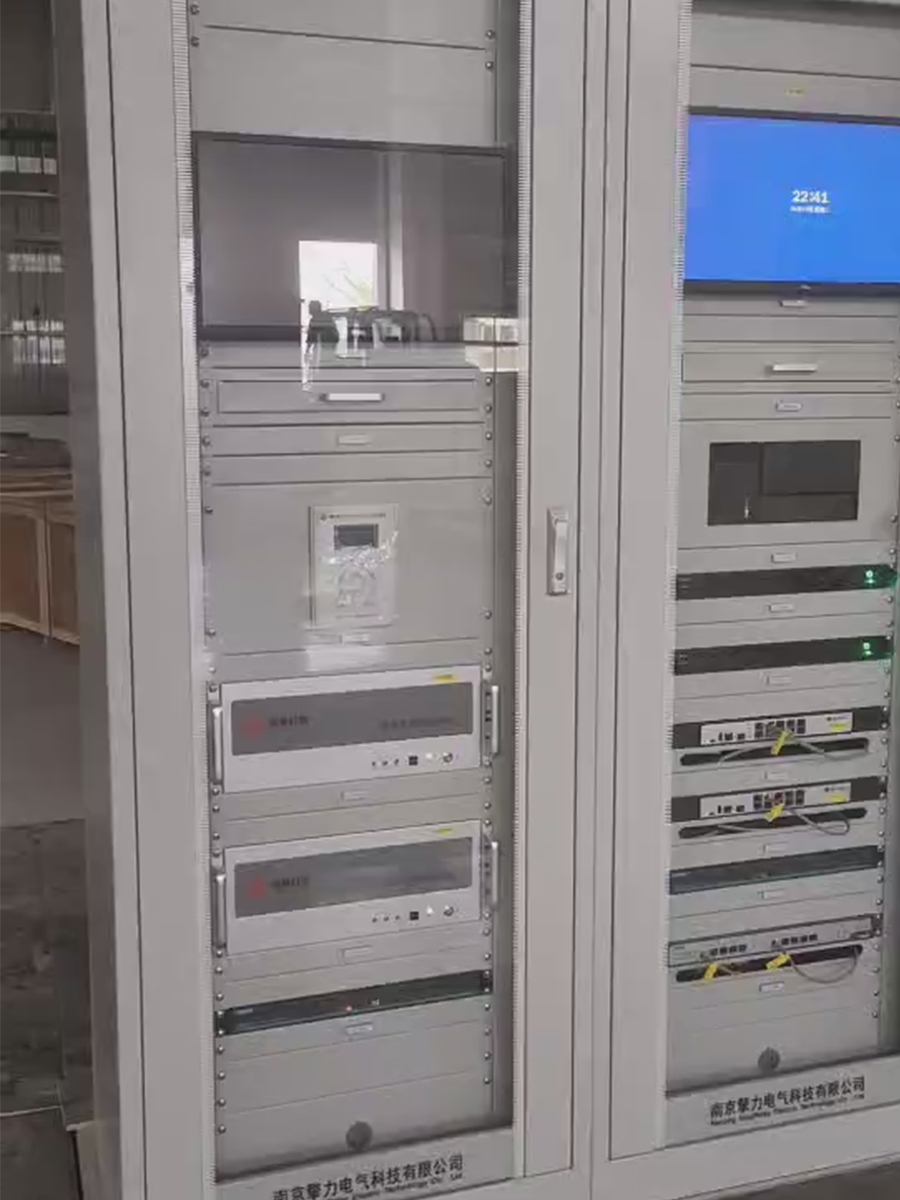

HighandLowVoltageSwitchgearACBMCCBVCB

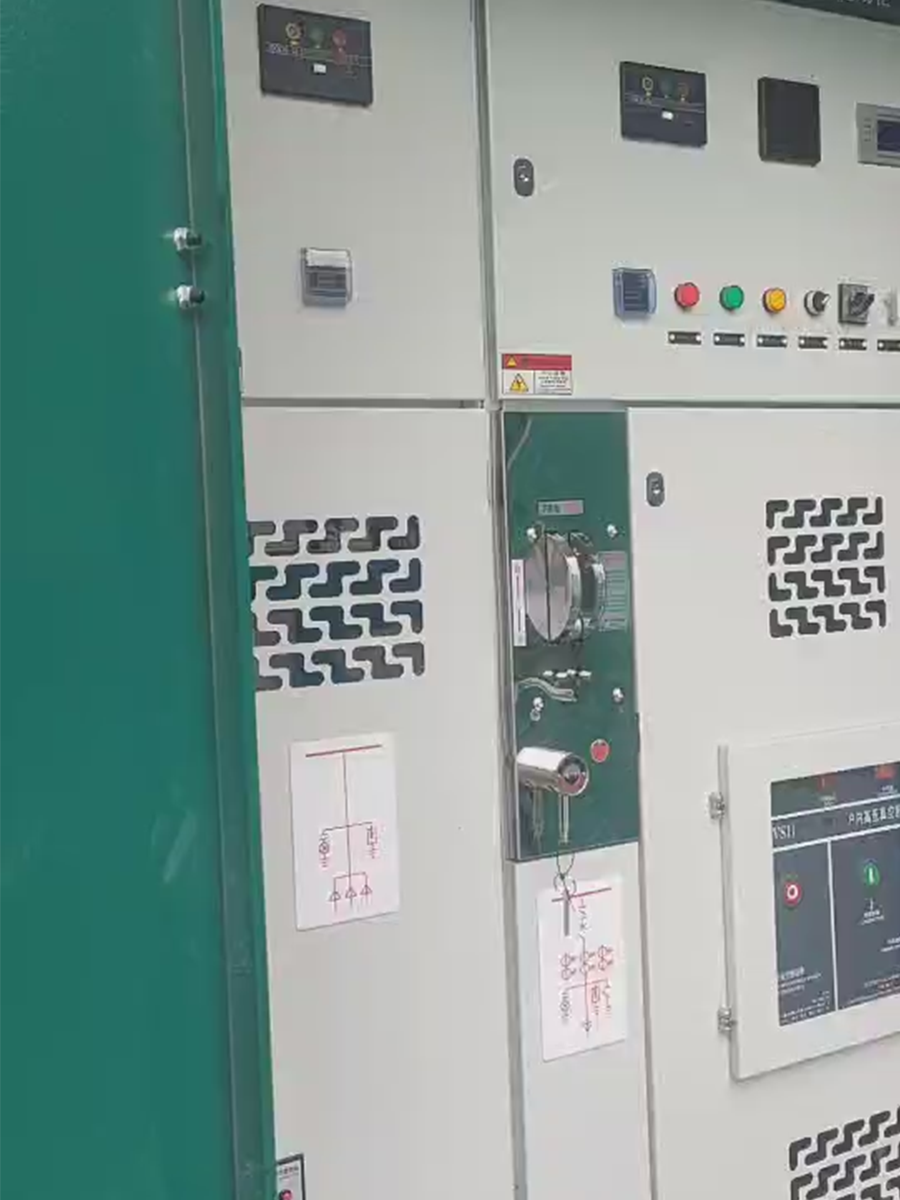

Box-typesubstationUtilisingourVCB

taip	tiang	Dimensi Luaran						Dimensi Pemasangan (mm)			Dimensi Sambungan Panel Belakang (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Kiri 44 Kanan 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

taip	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Arus berkadar (A)	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Voltan terkadar Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Voltan penebat berkadarUi(V)	AC800		AC800			AC800
Bilangan tiang	3、4	3、4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA） Litar pintas had ternilai tahap kapasiti pecah	L	M	S	L	M	S	L	M
IcukA） Litar pintas had ternilai kapasiti pecah	12	35	12	35	50	12	35	50
Ics（kA） Kapasiti pemutus litar pintas yang dinilai	6	22	6	22	35	6	22	35
Litar pintas had terkadar kapasiti pecah	4500		3000			2500
Hayat operasi (kitaran)	8500		7000			6500
Jarak lengkok (mm）	0、< 50		0、< 50			< 50

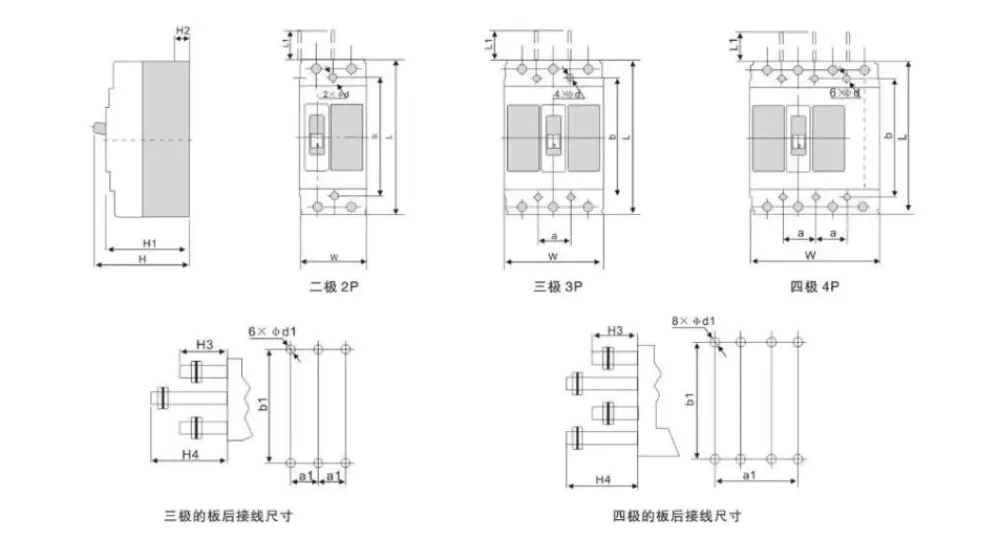

Dimensi
Saiz pemasangan
