Penerangan:

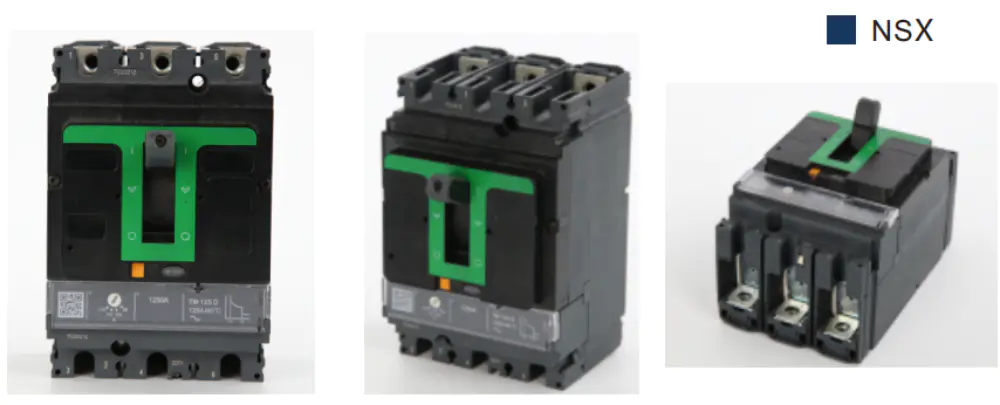

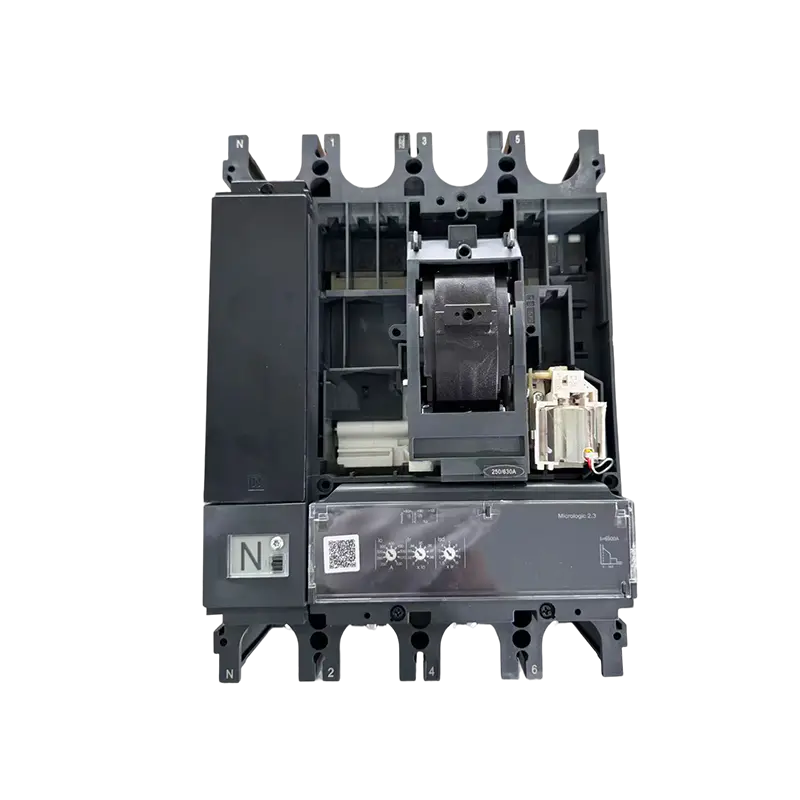

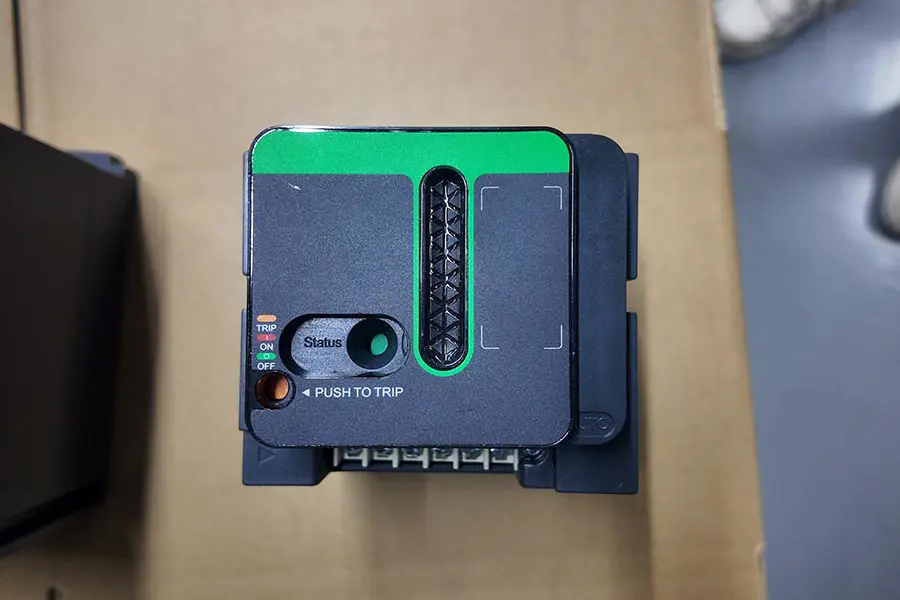

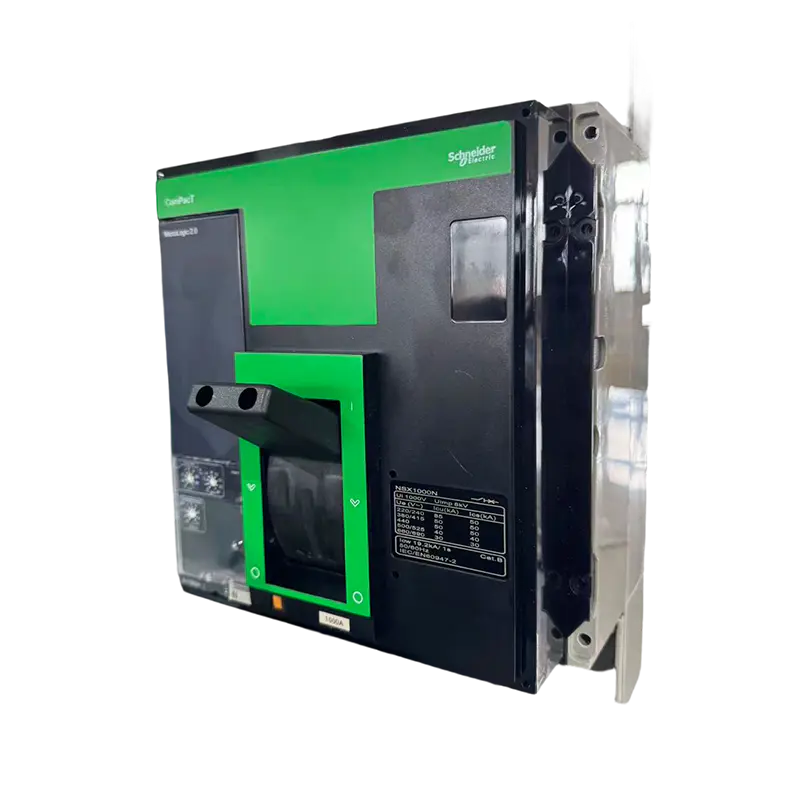

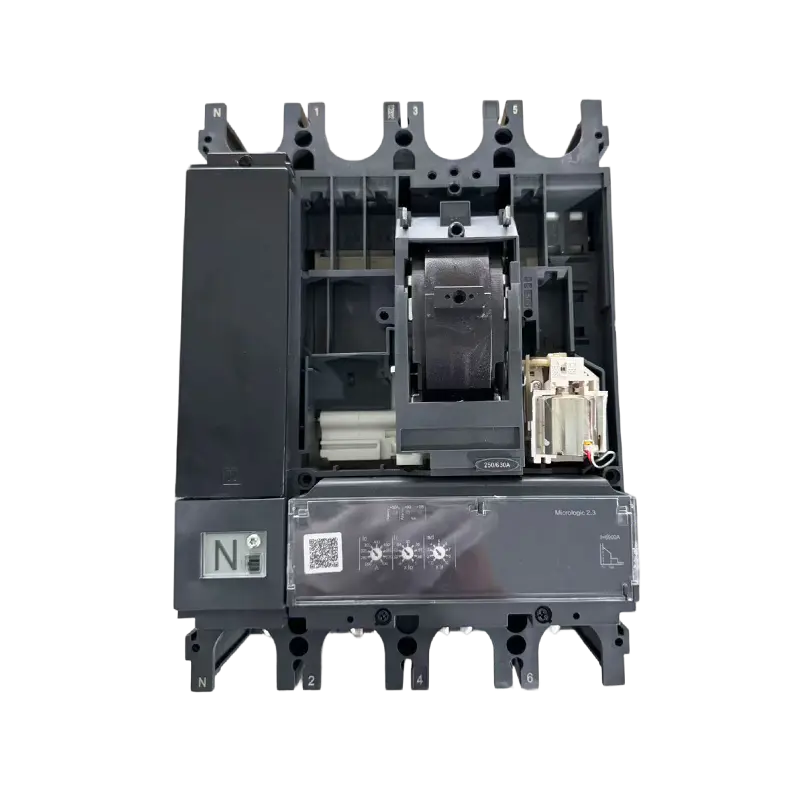

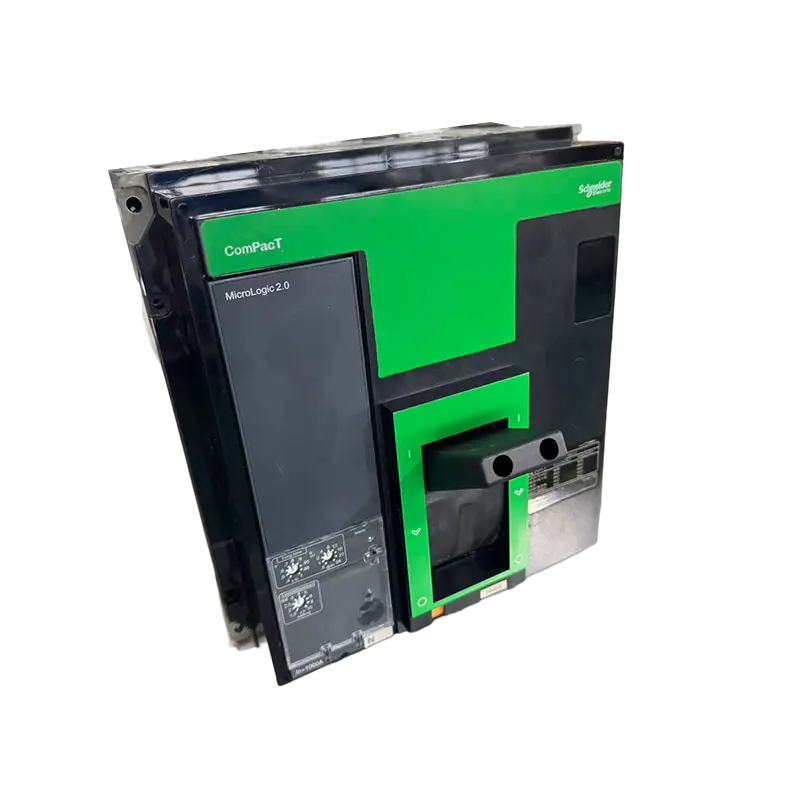

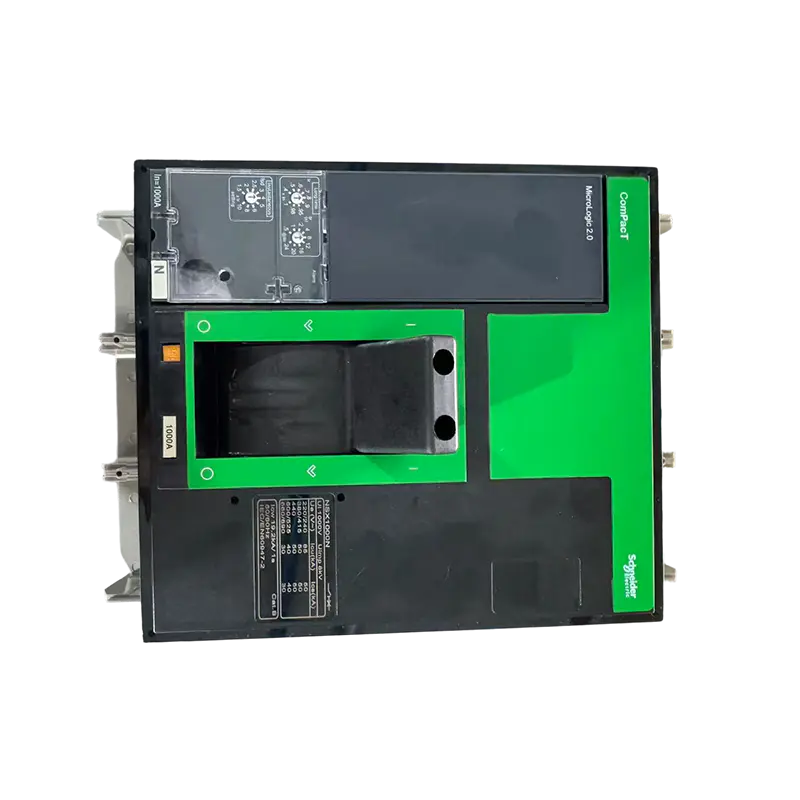

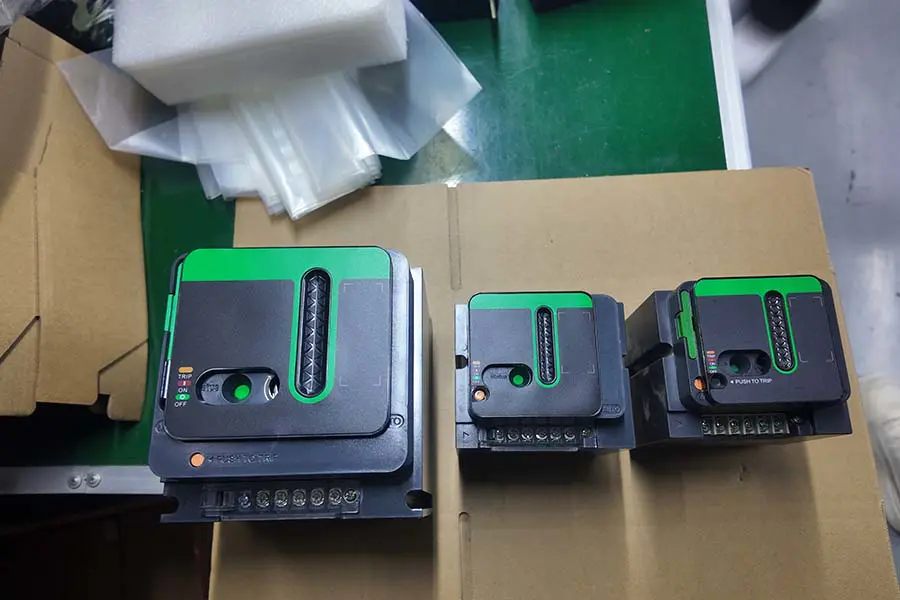

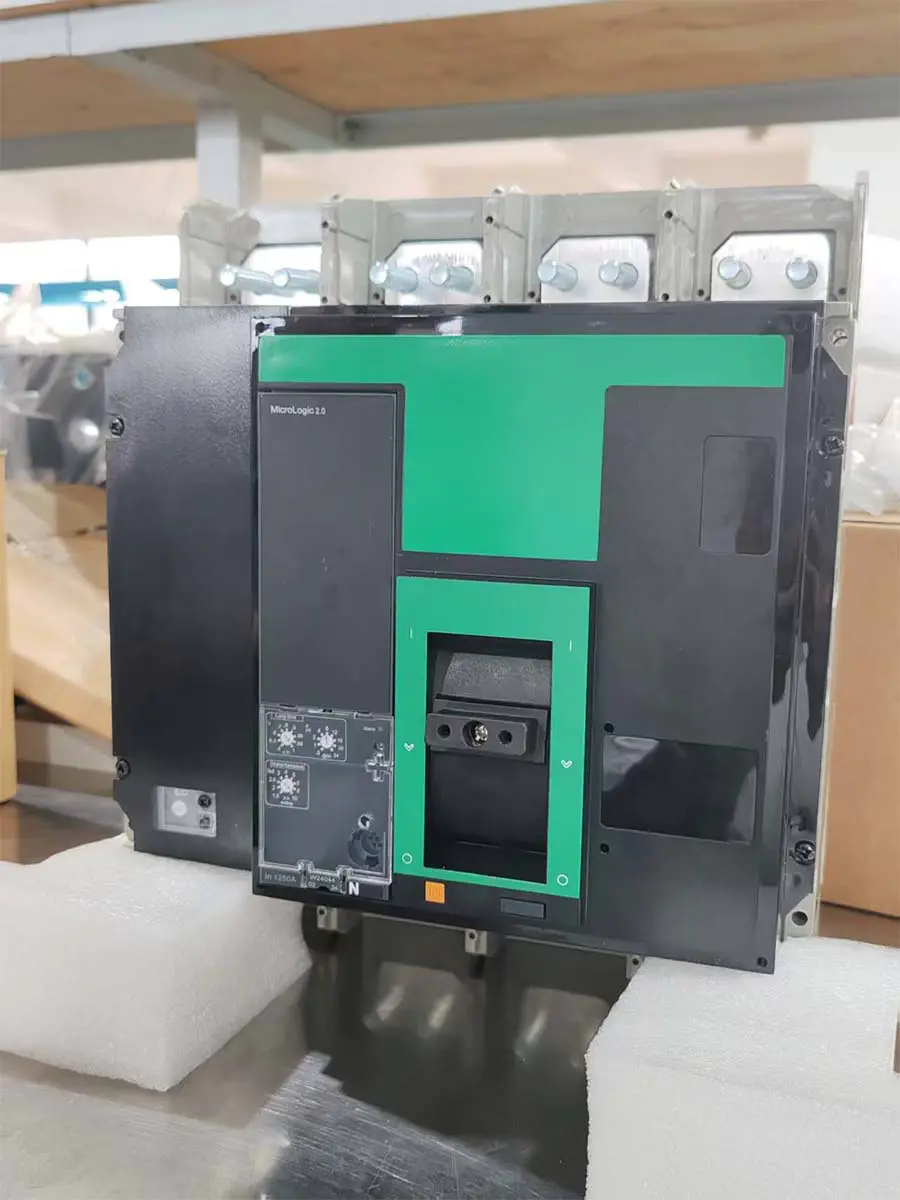

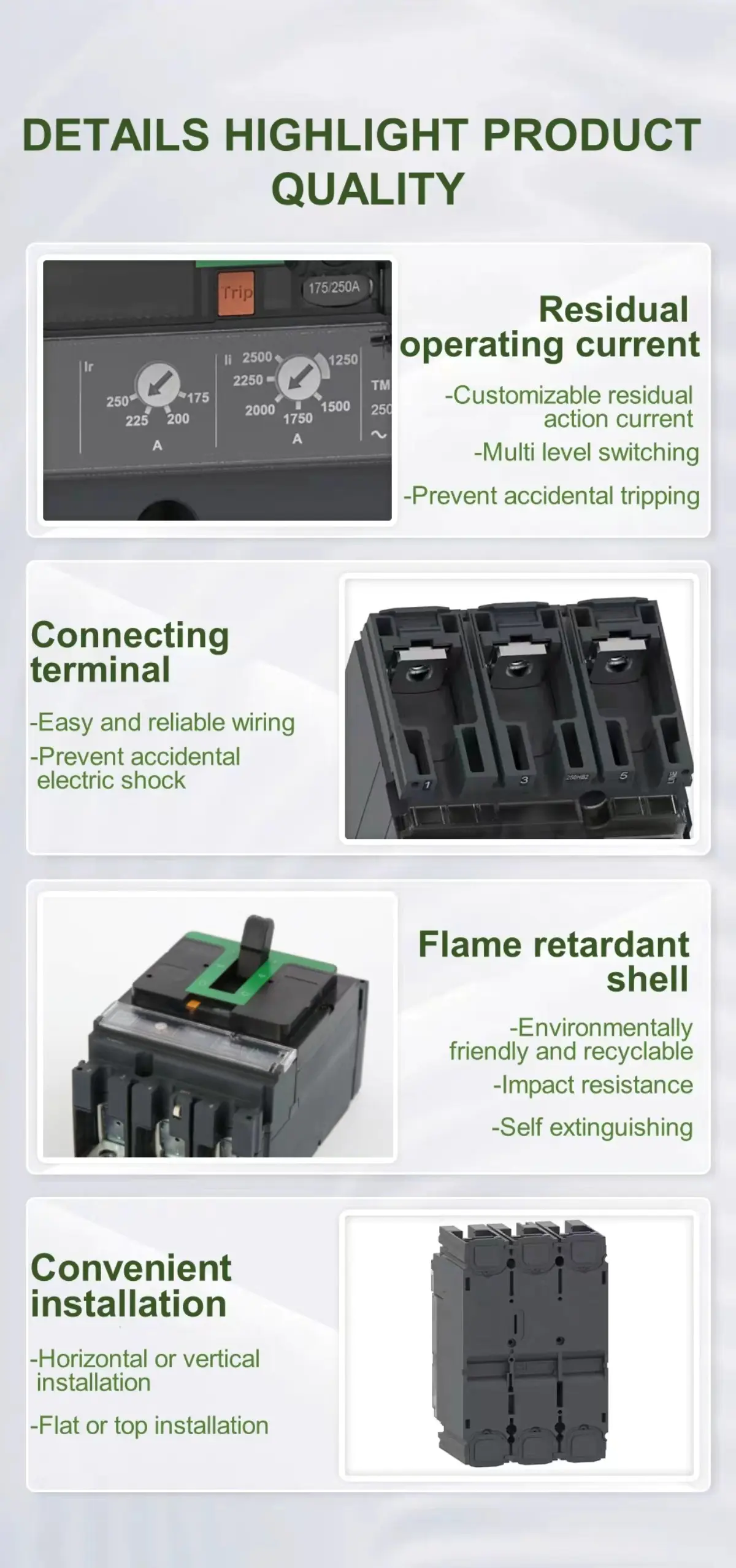

Pemutus litar kes acuan (MCCB) siri MT-NSX memberikan perlindungan yang boleh dipercayai dan serba boleh untuk sistem elektrik voltan rendah, yang digunakan secara meluas dalam loji industri, bangunan komersial dan projek infrastruktur kritikal. Direka bentuk untuk keselamatan dan kecekapan, pemutus ini memberikan prestasi yang konsisten di bawah keadaan operasi yang mencabar.
| | |
 |  |
Aplikasi:
MT-NSX MCCB ialah komponen penting untuk melindungi litar elektrik dan peralatan bersambung. Tetapan perjalanan boleh laras dan keupayaan gangguan yang mantap menjadikannya sesuai untuk penyelarasan terpilih dalam rangkaian elektrik yang kompleks. Aplikasi biasa termasuk:
Papan dan panel pengagihan kuasa utama
Pusat kawalan motor dan panel pemula
Penjana dan perlindungan kuasa sandaran
Sistem bekalan kuasa jentera industri
Litar elektrik bangunan komersial dan pejabat
Sistem tenaga boleh diperbaharui, termasuk pemasangan solar dan angin
 | |
 |  |

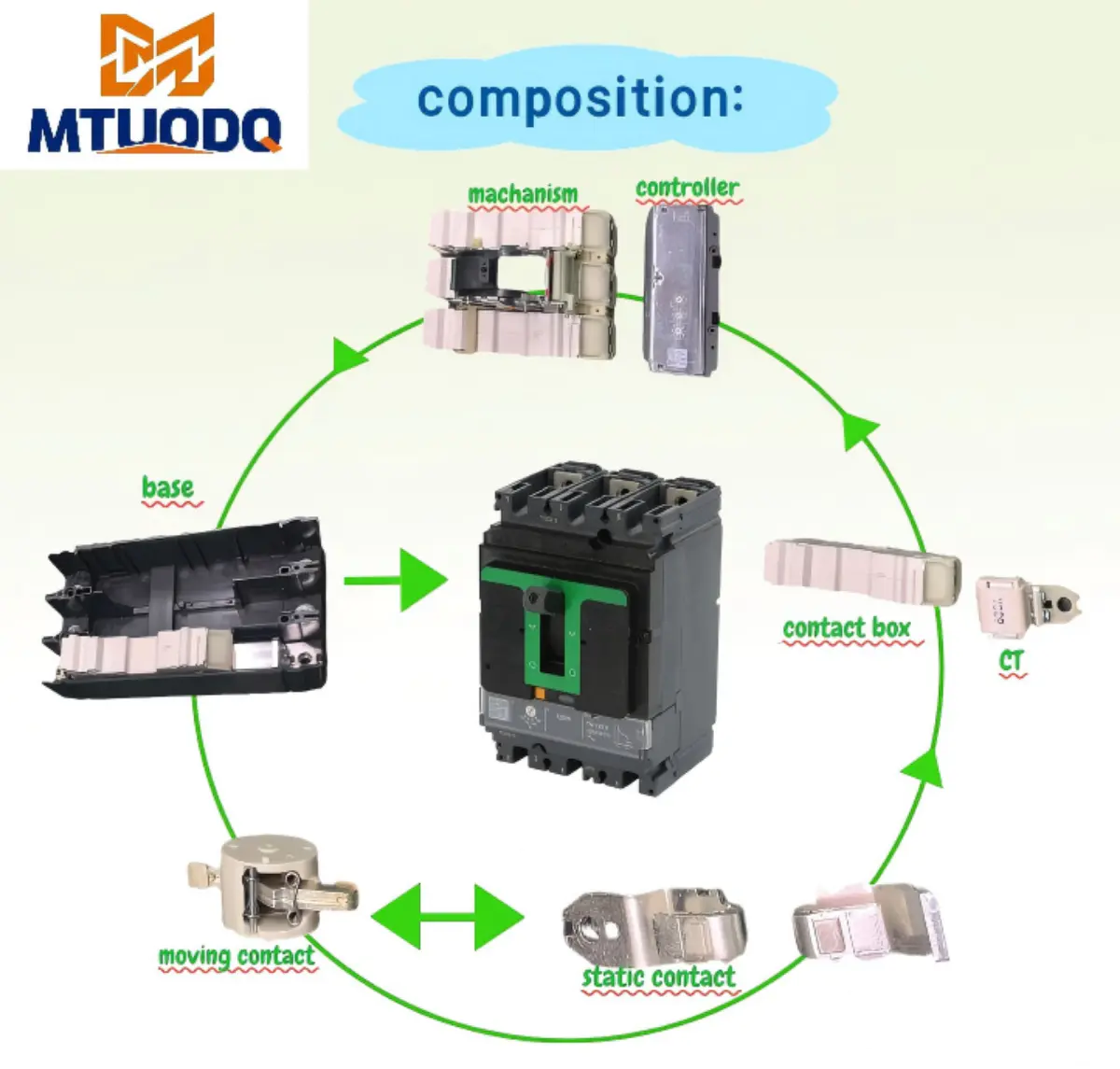

Perlindungan beban berlebihan
Gunakan komponen haba (jalur dwilogam) atau peranti pelepas elektronik untuk memantau arus.
Apabila arus melebihi nilai yang ditetapkan dan bertahan untuk tempoh masa tertentu, elemen terma membengkok kerana haba (atau unit elektronik menghantar isyarat), mencetuskan mekanisme mekanikal untuk memutuskan litar dan mengelakkan litar daripada terlalu panas.
Perlindungan litar pintas
Dilaksanakan melalui pelepasan elektromagnet (gegelung dan teras besi).
Apabila litar pintas berlaku, arus tinggi serta-merta menjana medan magnet yang kuat, yang mendorong angker untuk berlanggar dengan mekanisme pelepas dan cepat memutuskan sambungan dalam milisaat, menekan arus kerosakan.

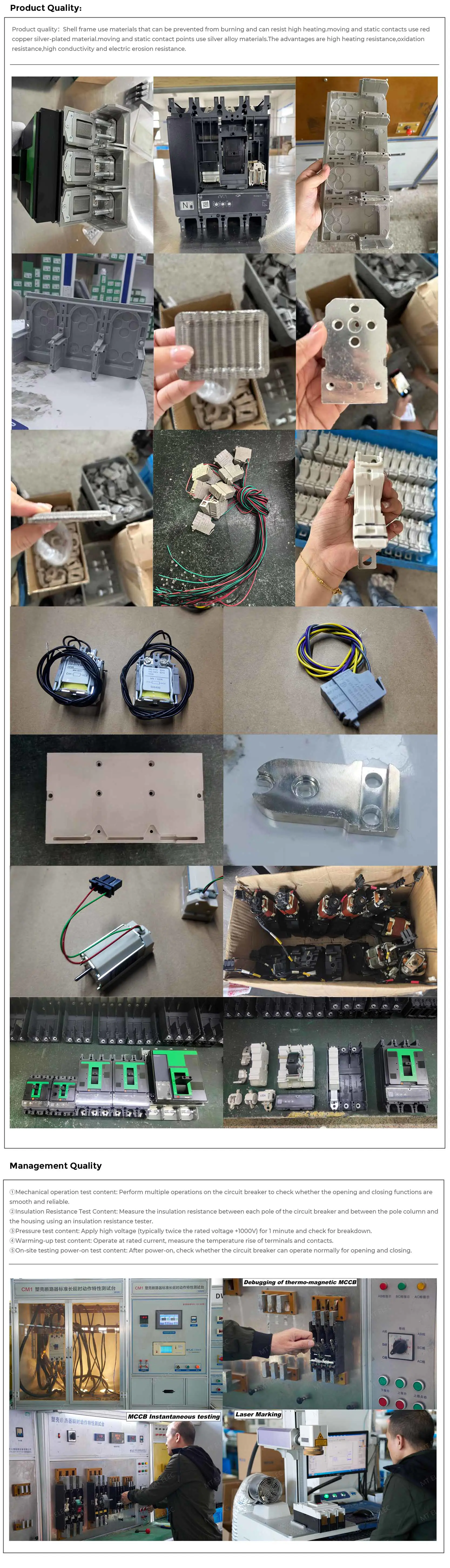

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

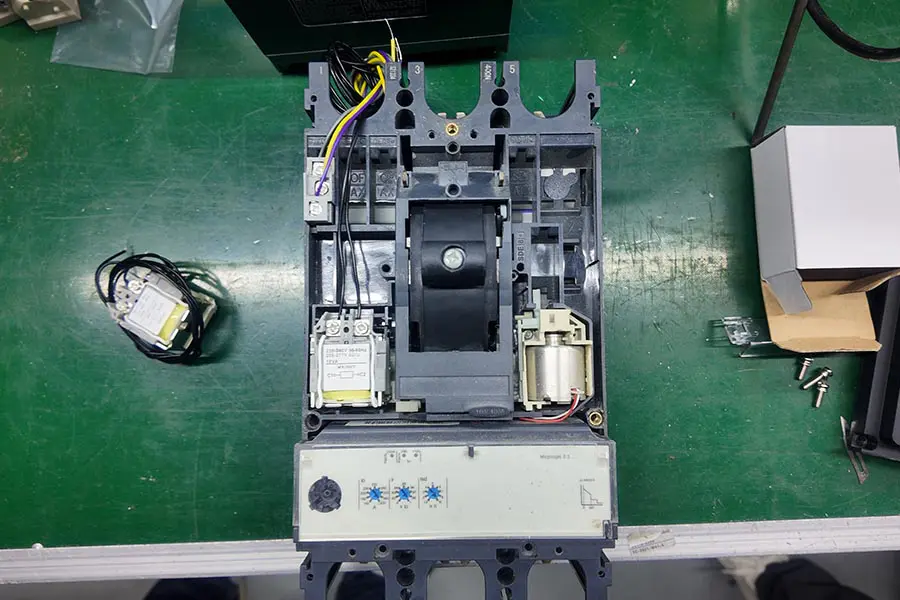

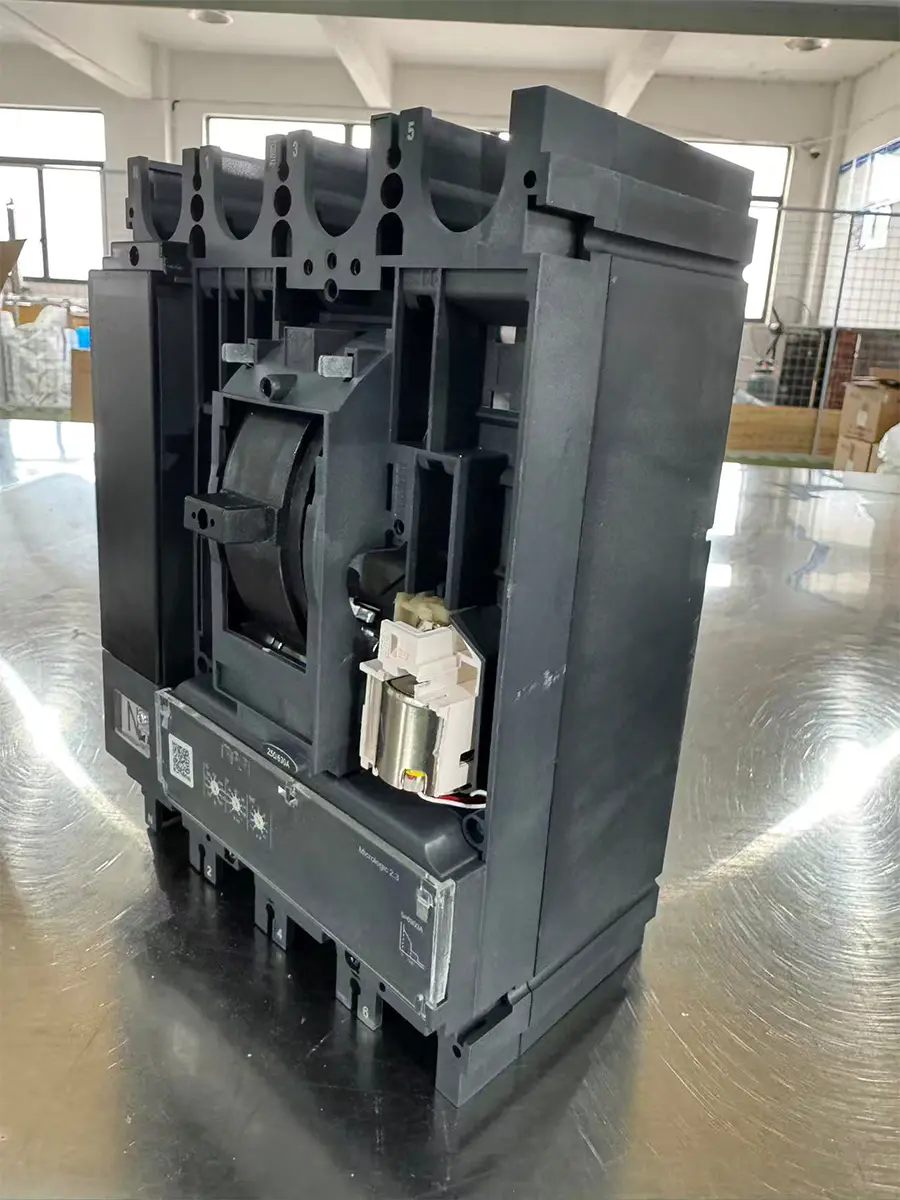

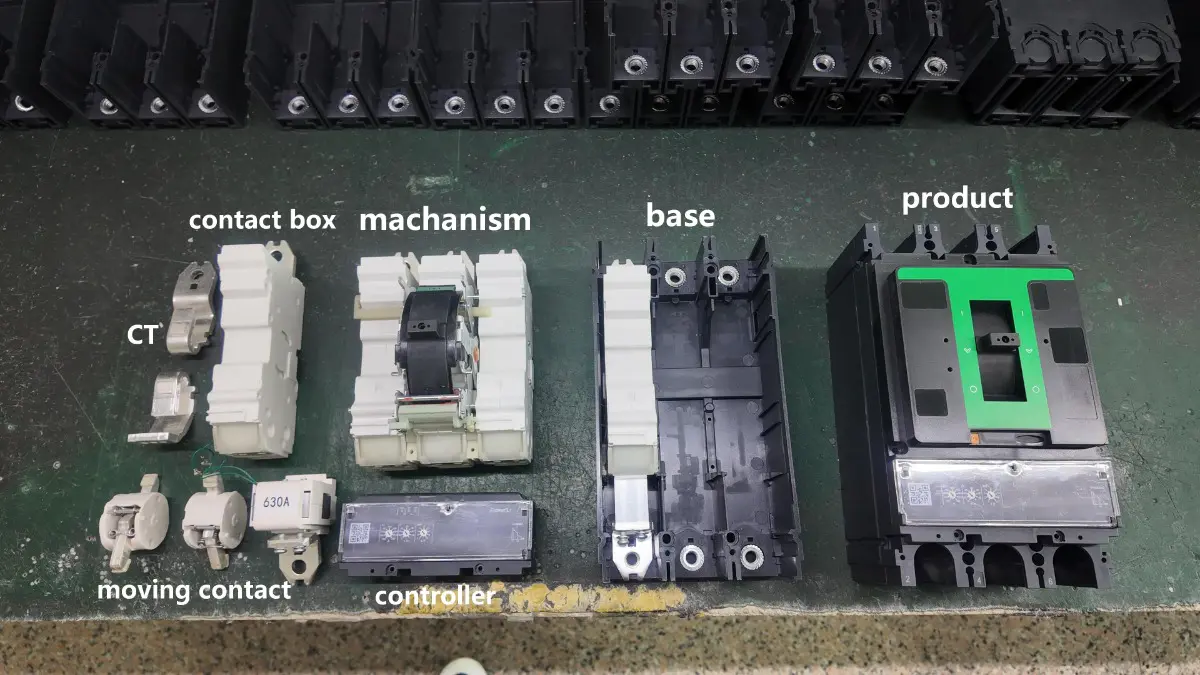

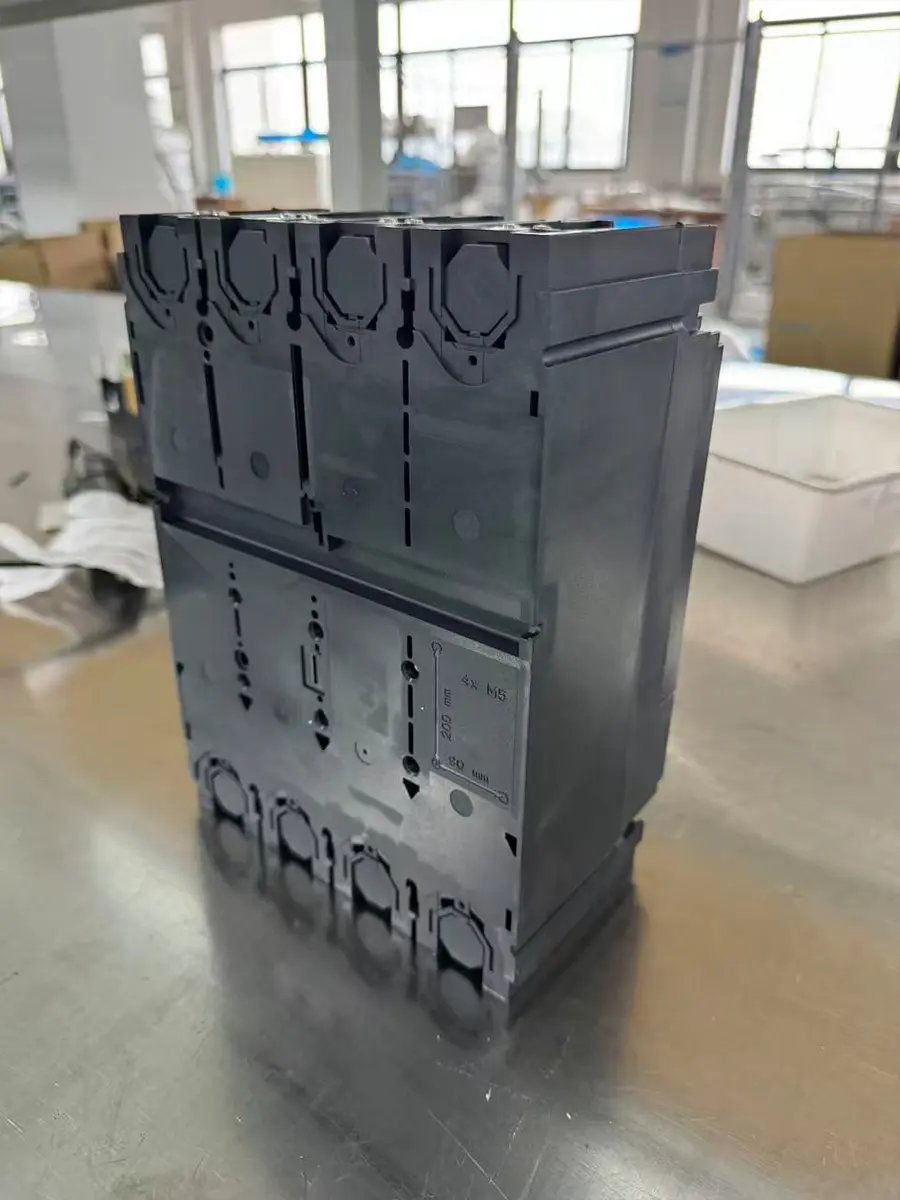

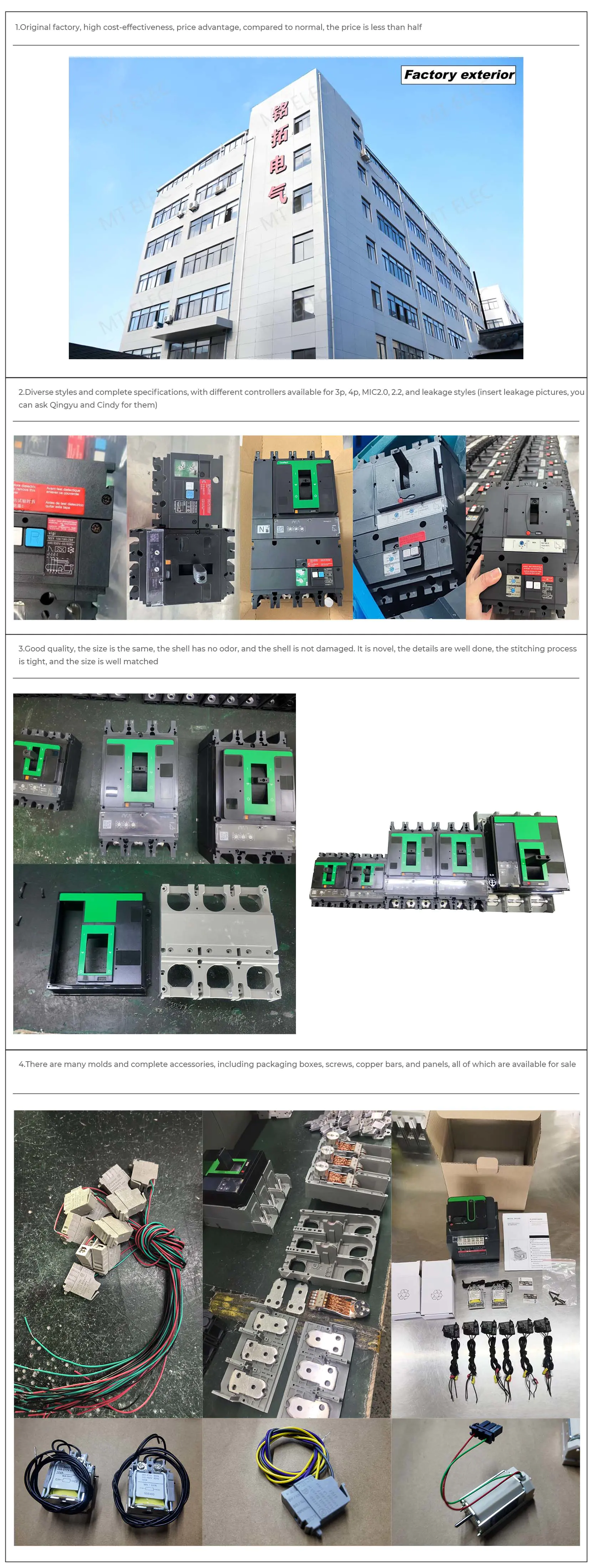

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

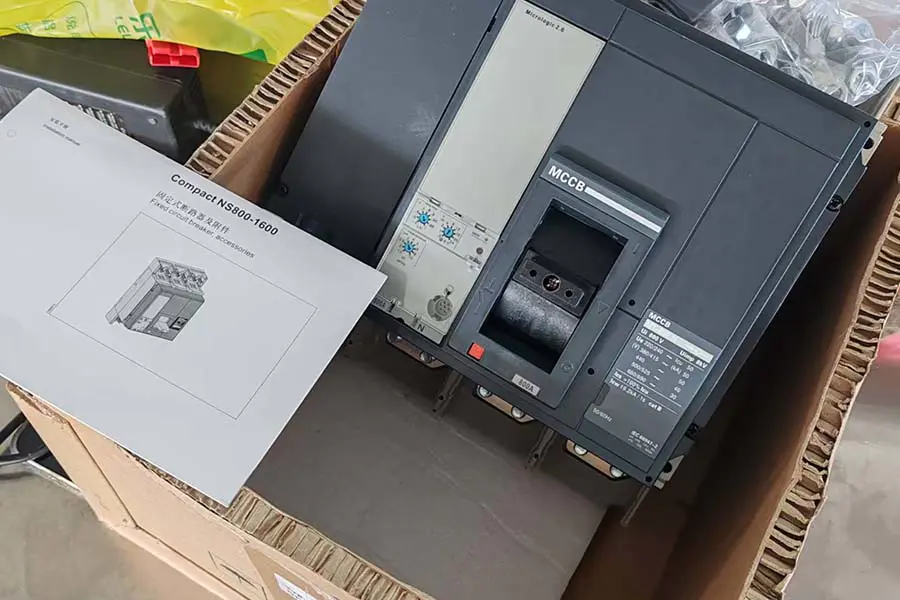

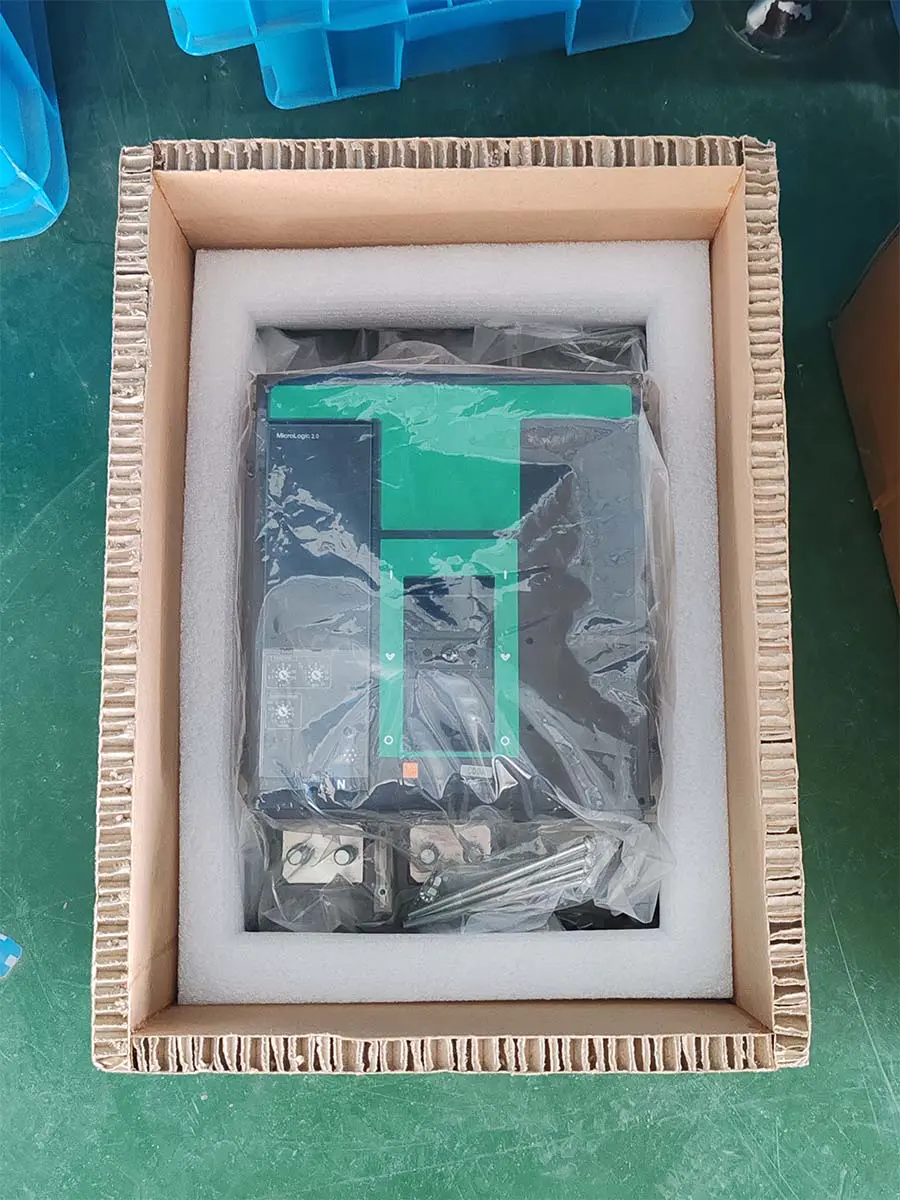

Untuk memastikan keselamatan pengangkutan, produk elektrik kami dieksport dalam peti kayu bertetulang. Peti tersebut menjalani rawatan haba dan mempunyai tanda ISPM-15, membolehkan pelepasan kastam dengan pantas. Reka bentuk asas yang dinaikkan memudahkan operasi forklift, manakala pengancing penyerap hentakan dalaman memastikan produk tiba dengan utuh. Semua peti luar dilabel dengan jelas dan mematuhi piawaian logistik antarabangsa.
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Perkara No. | NSX100-250 | NSX400-630 | |
| Bilangan tiang | 3P, 4P | ||
| Kawalan | Manual | dengan togol dengan pemegang putar terus atau lanjutan | |
| Sambungan | tetap | sambungan hadapan | |
| tetap | Pemalam | sambungan hadapan/rear connections | |
| Ciri-ciri elektrik (setiap IEC60947 dan EN60947-2) | |||
| Nilai semasa | Dalam(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400,500,630 |
| Voltan penebat berkadar | Ui(V) | 800 | |
| Impuls terkadar menahan voltan | Uimp(kV) | 8 | |
| Voltan operasi berkadar | Ue(V) | AC 50/60Hz,690 | |
| Kategori penggunaan | A | ||
| Memecah tahap kapasiti | F, N, H | ||
| Kapasiti pecah (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Kapasiti pecah perkhidmatan (kA rms) AC 50/60 Hz 380/415 V | ic | 36, 50, 70 | |
| Prestasi operasi | mekanikal | 20000 | 10000 |
| Elektrik | 10000 | 5000 | |
| Perlindungan | TMD, Mikrologi | ||
| Alat bantu petunjuk dan kawalan | |||
| Suis tambahan | |||
| Gegelung MX Shunt | ■ | ||
| Gegelung bawah voltan MN | ■ | ||
| Model | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Arus cangkerang | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Voltan kerja yang dinilai | Ue(v) | AC415/550V | ||||
| Voltan Penebat Berkadar | Ui(v) | 690V | ||||
| Impuls terkadar menahan voltan | Uimp(kv) | 6kV | ||||
| Bilangan tiang | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Had berkadar kapasiti pemutus litar pintas Icu (kA) o-co | 415V | 30-100 / 7.5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2.5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Kapasiti pemutus litar pintas berjalan dinilai Ics (kA) | 110-400V | 50% ICU / 25-50% ICU | 50%ICU | 50%ICU / 50%ICU | 100%(220-415V) | 100%(220-415V) |
| 415-550V | 25%ICU / 25-50%ICU | 50%ICU | 50%ICU / 50%ICU | 50%(440V) | 50%(440V) | |
| Ketahanan | mekanikal | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektrik | 4000 | 4000 | 5000 | 4000 | 3000 | |
