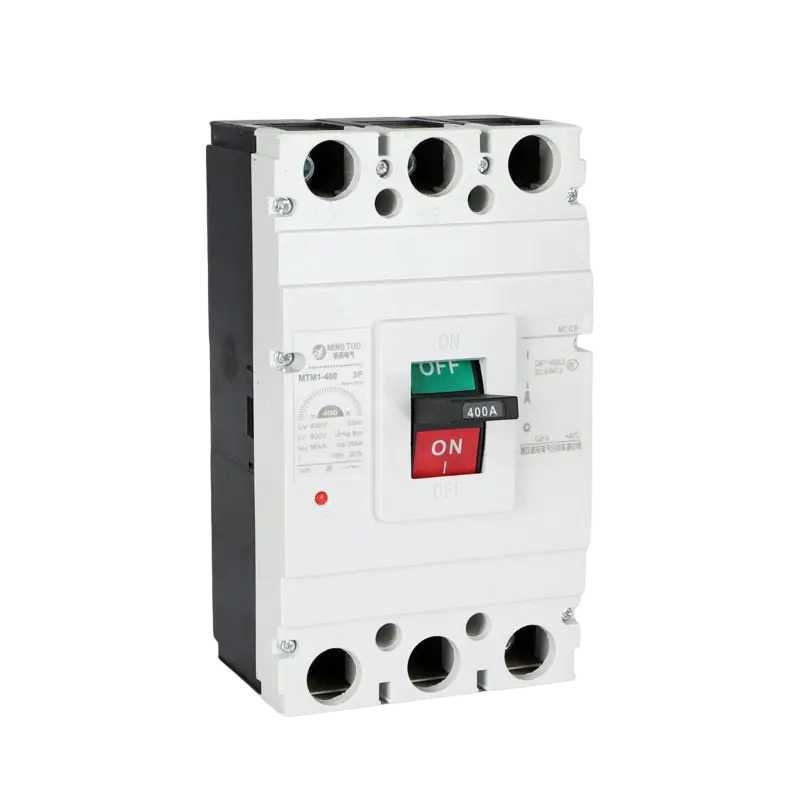

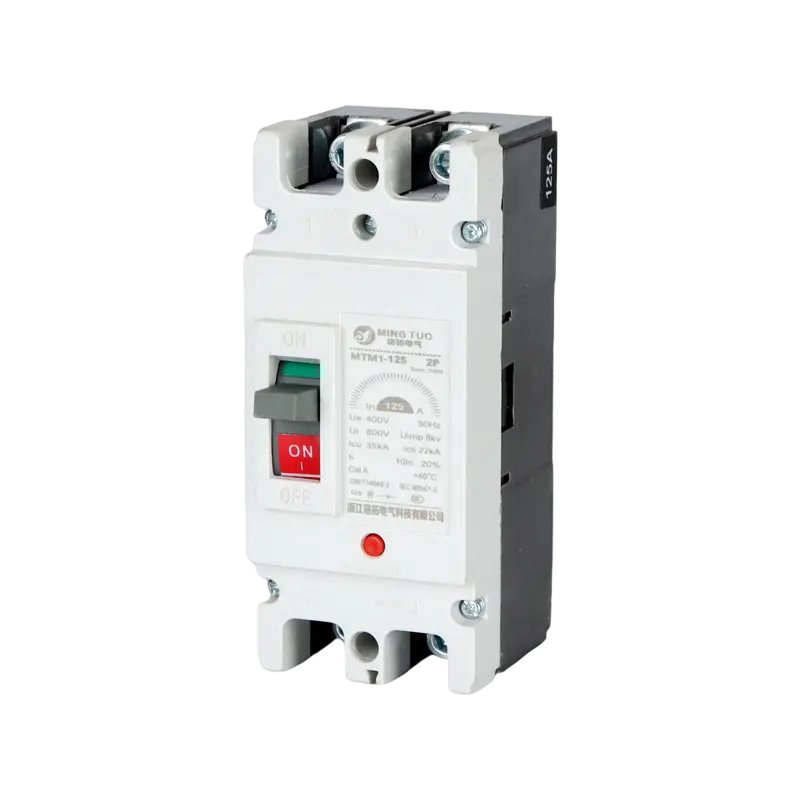

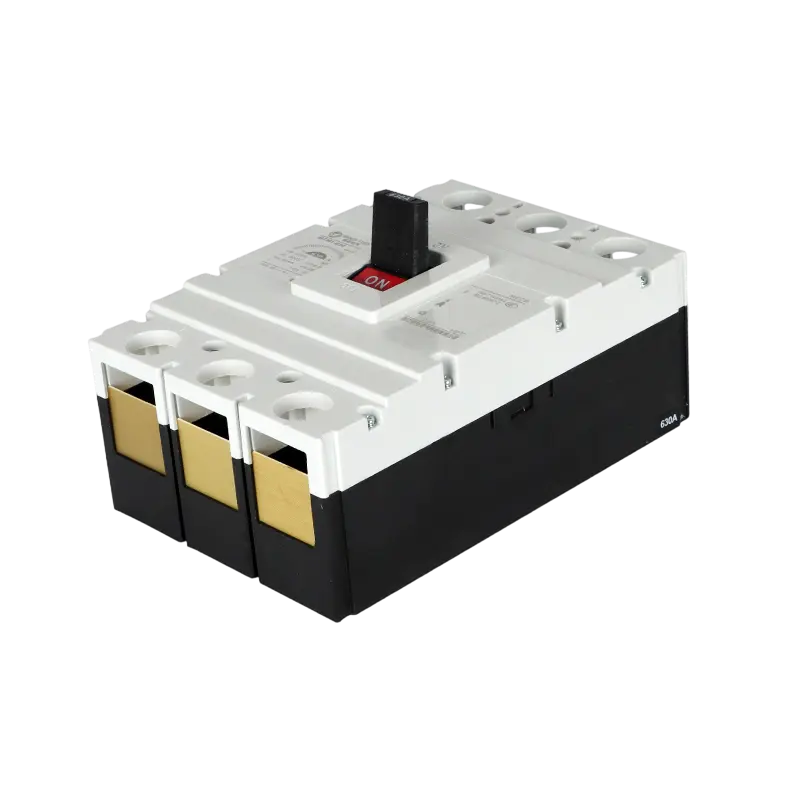

Name: Pemutus Litar Kes Acuan MT-M1 3/4P AC, 63A–1600A, Perlindungan Elektrik Boleh Dipercayai
Rating: 5 (99 reviews)

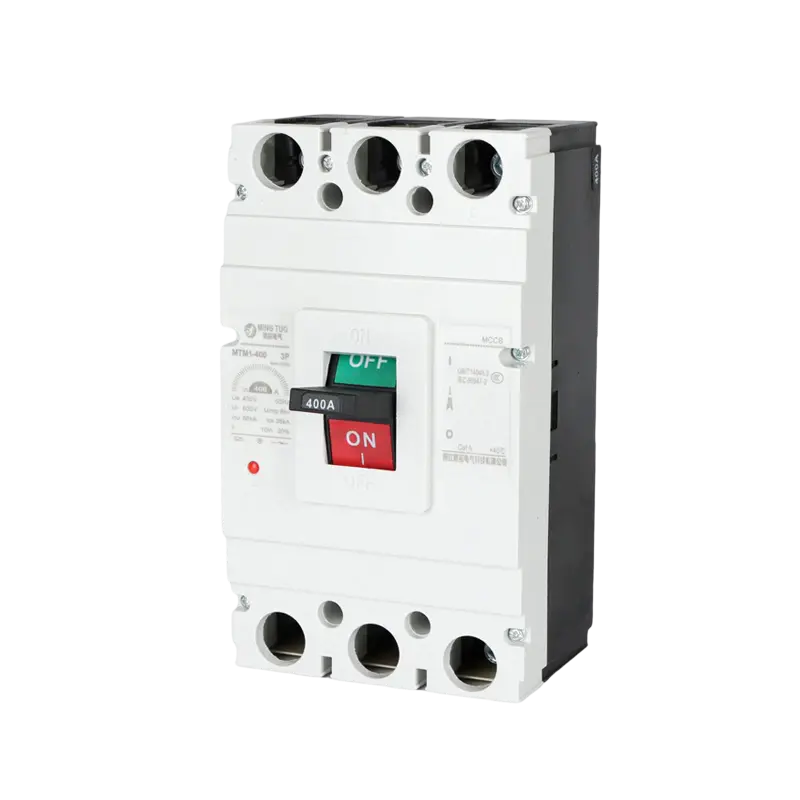

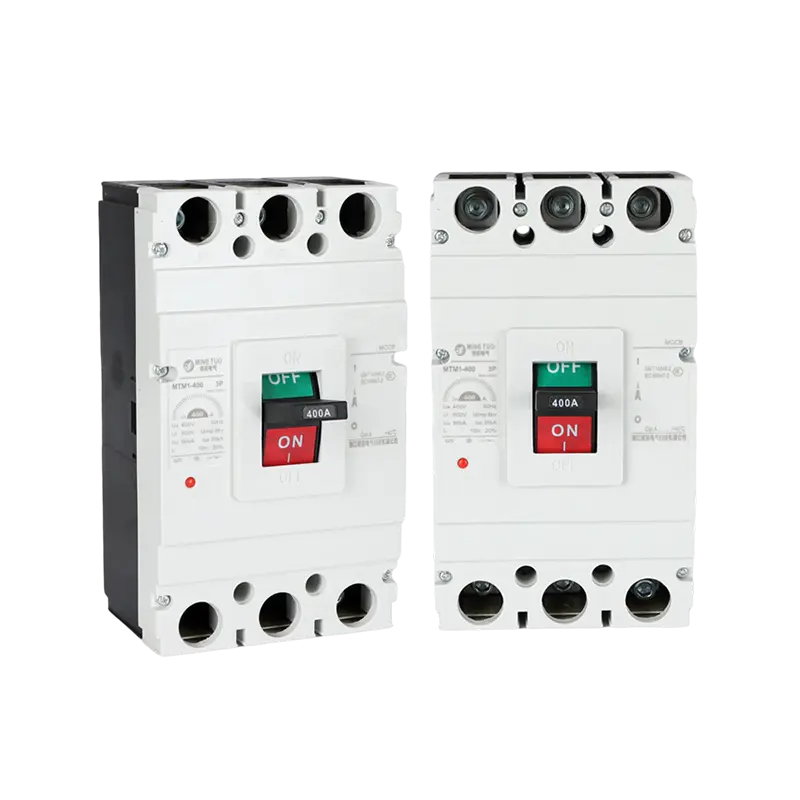

Pemutus Litar Kes Acuan MT-M1 3/4P AC, 63A–1600A, Perlindungan Elektrik Boleh Dipercayai

Penerangan:

Pemutus litar kes acuan (MCCB) siri MT-M1 direka bentuk untuk memberikan perlindungan dan kawalan yang boleh dipercayai dalam sistem pengagihan kuasa AC 50Hz, dengan voltan operasi berkadar sehingga 400V dan arus antara 63A hingga 1600A. Direka bentuk untuk melindungi litar dan peralatan yang disambungkan, MT-M1 dengan cekap mengganggu beban lampau, litar pintas, dan keadaan undervoltage, di samping menguruskan motor sekali-sekala dihidupkan tanpa menjejaskan integriti sistem.

Padat namun teguh, MCCB ini menampilkan kapasiti pecah yang unggul dan lengkok minimum, memastikan kebolehpercayaan operasi jangka panjang. Reka bentuk modularnya membolehkan pemasangan menegak dan mendatar, menyediakan pemasangan fleksibel dalam panel elektrik yang ketat atau pusat kawalan motor. Diperakui sepenuhnya kepada IEC 60947-2 dan GB14048.2, MT-M1 memenuhi piawaian kualiti dan keselamatan antarabangsa.

Aplikasi:

MT-M1 MCCB menyediakan perlindungan yang boleh dipercayai dalam pelbagai sistem elektrik, termasuk:

Panel pengagihan kuasa utama dan sekunder

Pusat kawalan motor dan panel pemula

Litar perlindungan penjana

Jentera perindustrian dan pembuatan

Pemasangan elektrik komersial dan kediaman

Sistem integrasi tenaga suria dan angin

Prinsip Kerja: Prinsip kerja MCCB siri MT-M1 adalah untuk memantau arus litar dan, sekiranya berlaku beban lampau, litar pintas atau kerosakan tanah, secara automatik menentukan dan mencetuskan mekanisme untuk mengganggu litar dengan cepat. Ia juga memadamkan arka dengan selamat melalui sistem pemadam arka, dengan itu memotong kerosakan dengan pasti dan melindungi litar dan peralatan.

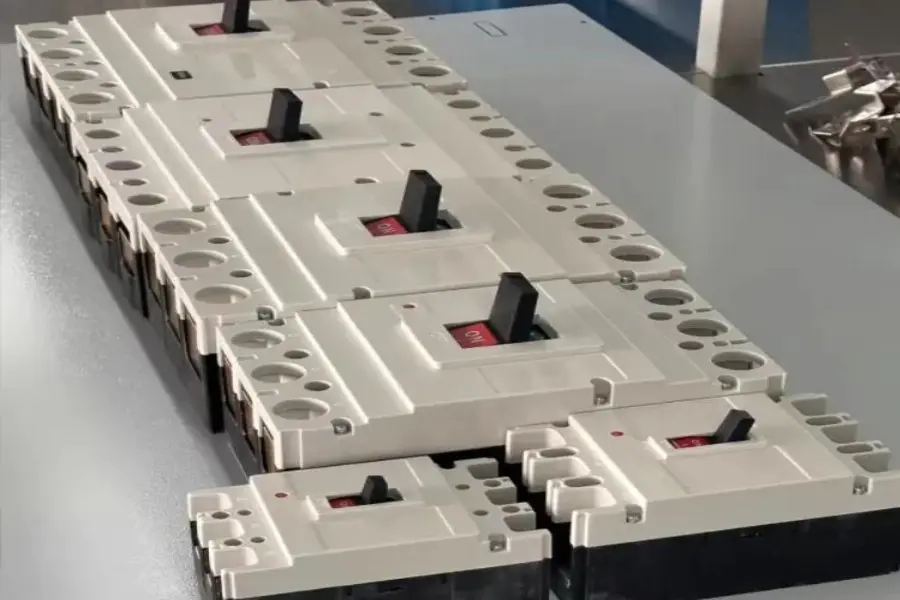

MCCB

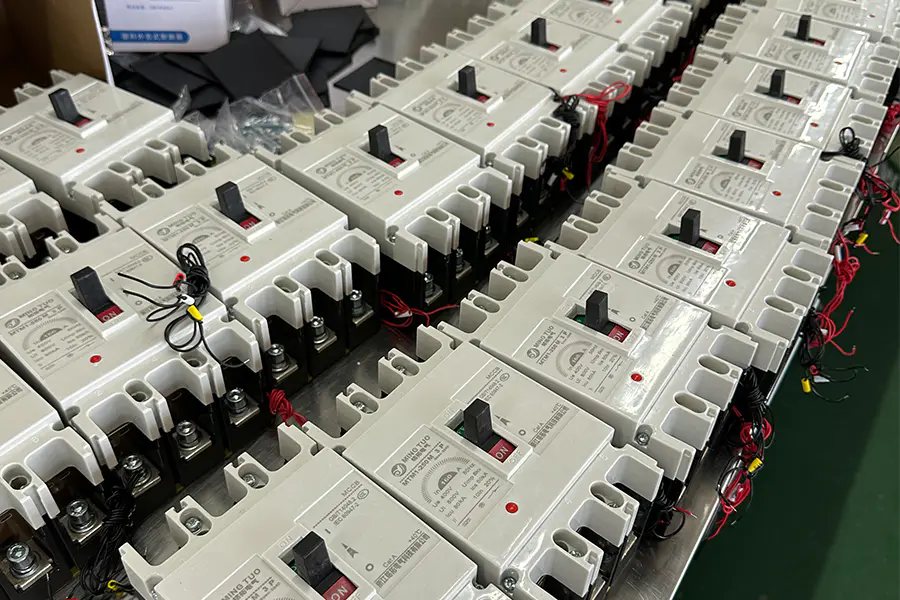

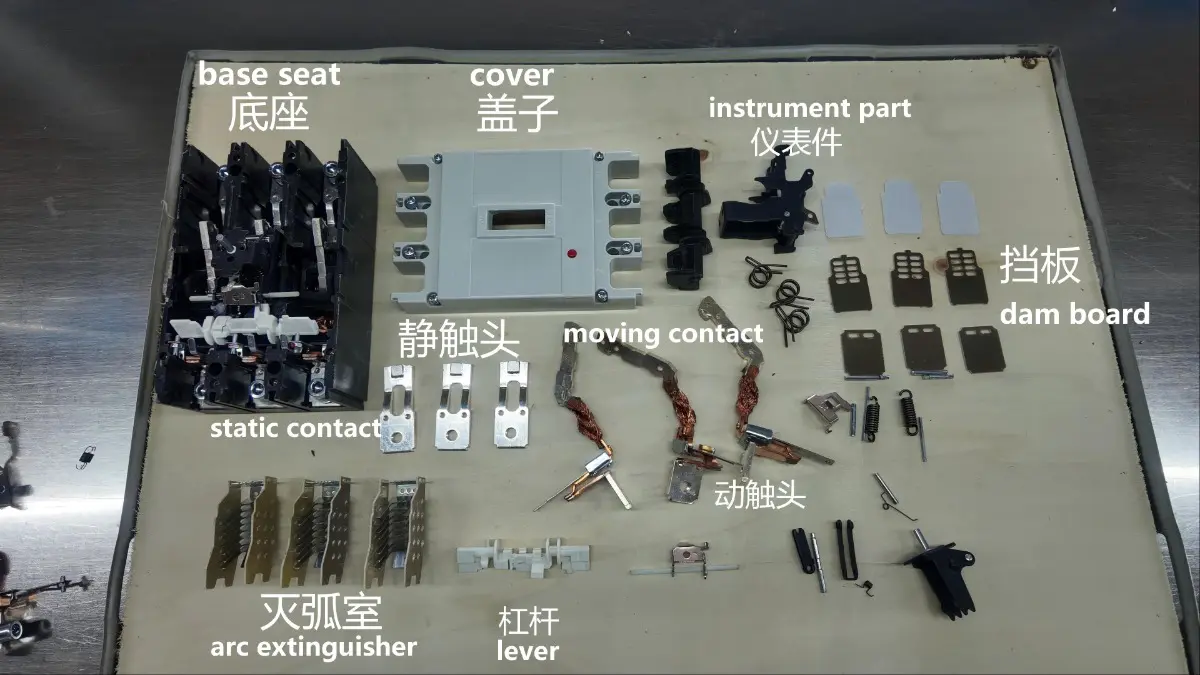

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

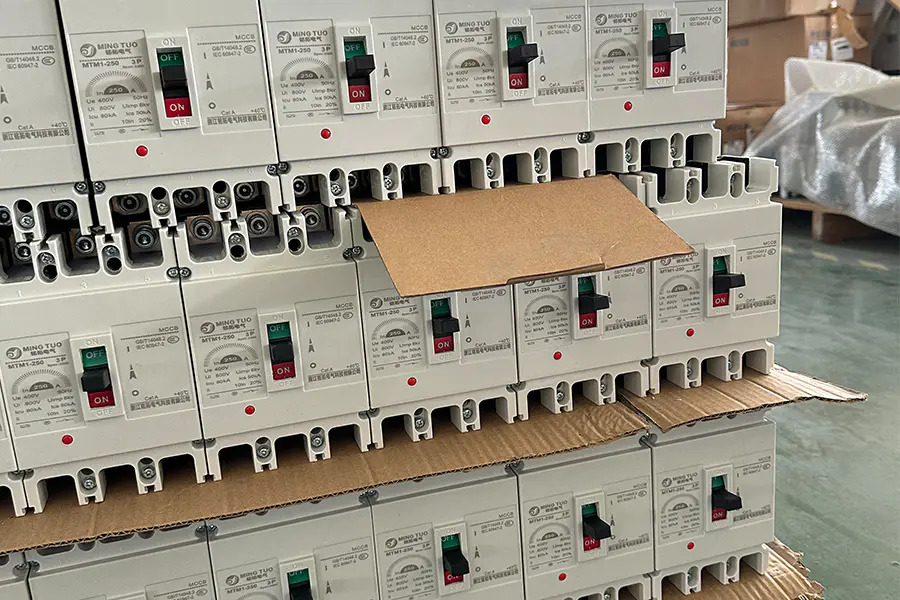

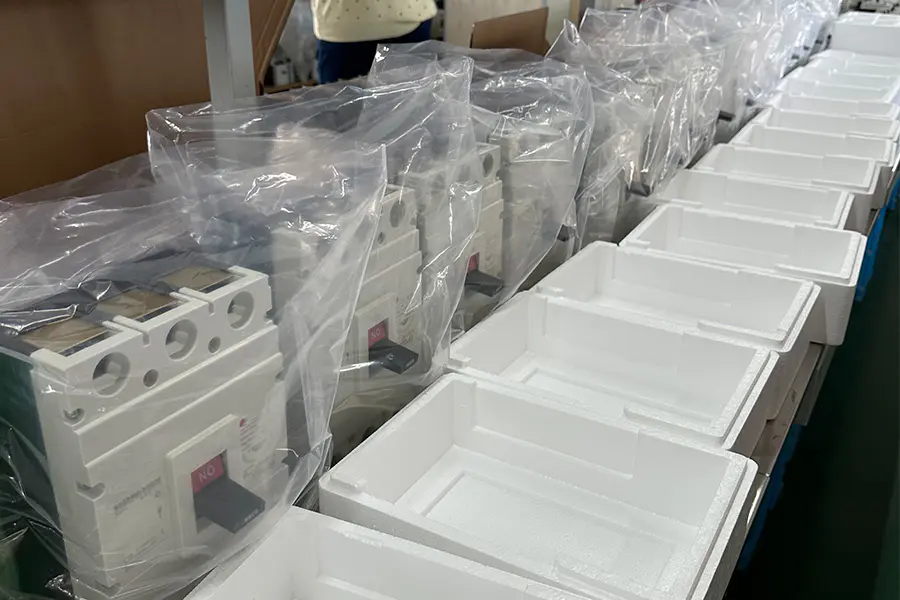

Untuk memastikan keselamatan pengangkutan, produk elektrik kami dieksport dalam peti kayu bertetulang. Peti tersebut menjalani rawatan haba dan mempunyai tanda ISPM-15, membolehkan pelepasan kastam dengan pantas. Reka bentuk asas yang dinaikkan memudahkan operasi forklift, manakala pengancing penyerap hentakan dalaman memastikan produk tiba dengan utuh. Semua peti luar dilabel dengan jelas dan mematuhi piawaian logistik antarabangsa.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

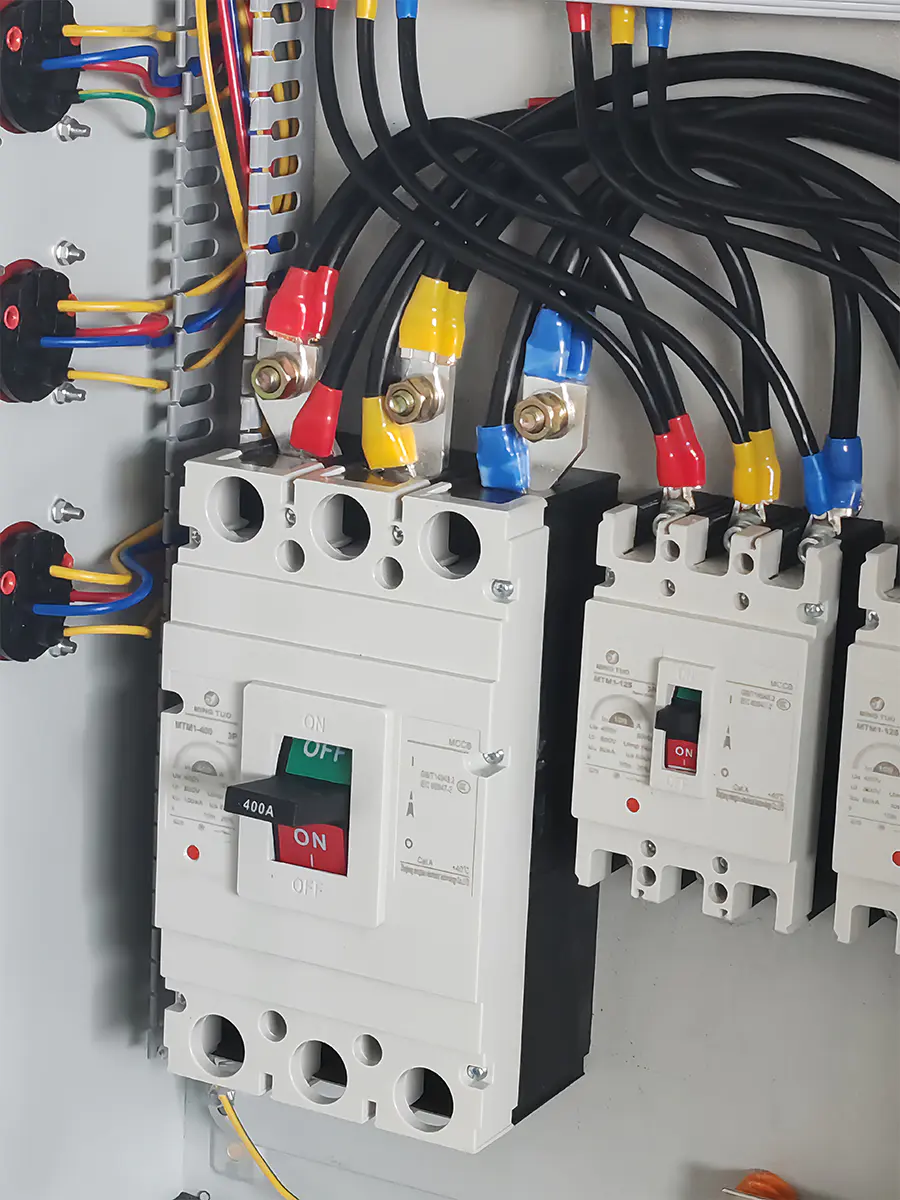

b64cb82cb063b5509f2ea787600334d2

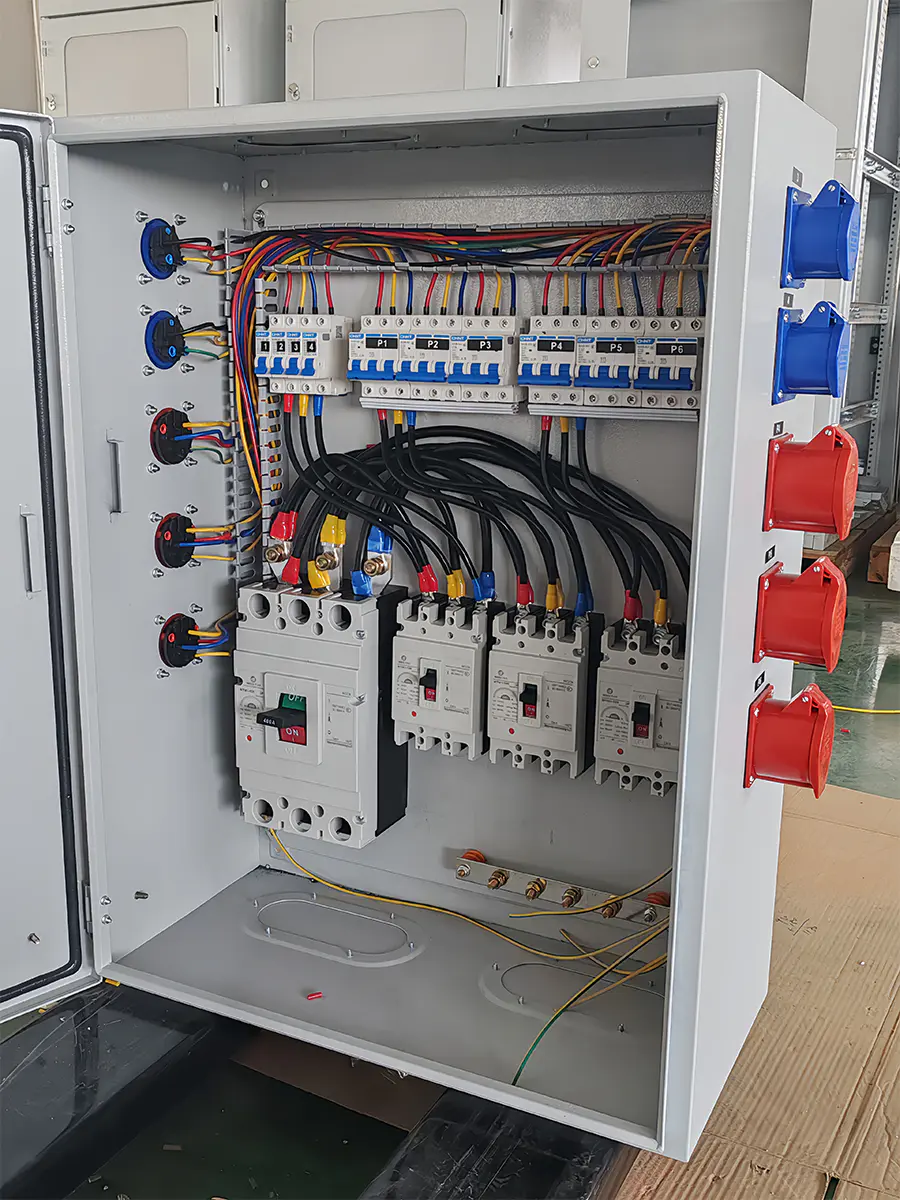

3c16a183fdcdba56f310533eba28cb60

taip	tiang	Dimensi Luaran						Dimensi Pemasangan (mm)			Dimensi Sambungan Panel Belakang (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Kiri 44 Kanan 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

taip	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Arus berkadar (A）	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Voltan terkadar Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Voltan penebat berkadarUi(V)	AC800		AC800			AC800
Bilangan tiang	3、4	3、4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA） Litar pintas had ternilai tahap kapasiti pecah	L	M	S	L	M	S	L	M
IcukA） Litar pintas had ternilai kapasiti pecah	12	35	12	35	50	12	35	50
Ics（kA） Kapasiti pemutus litar pintas yang dinilai	6	22	6	22	35	6	22	35
Litar pintas had ternilai kapasiti pecah	4500		3000			2500
Hayat operasi (kitaran)	8500		7000			6500
Jarak lengkok (mm）	0、< 50		0、< 50			< 50
Dimensi
Saiz pemasangan
