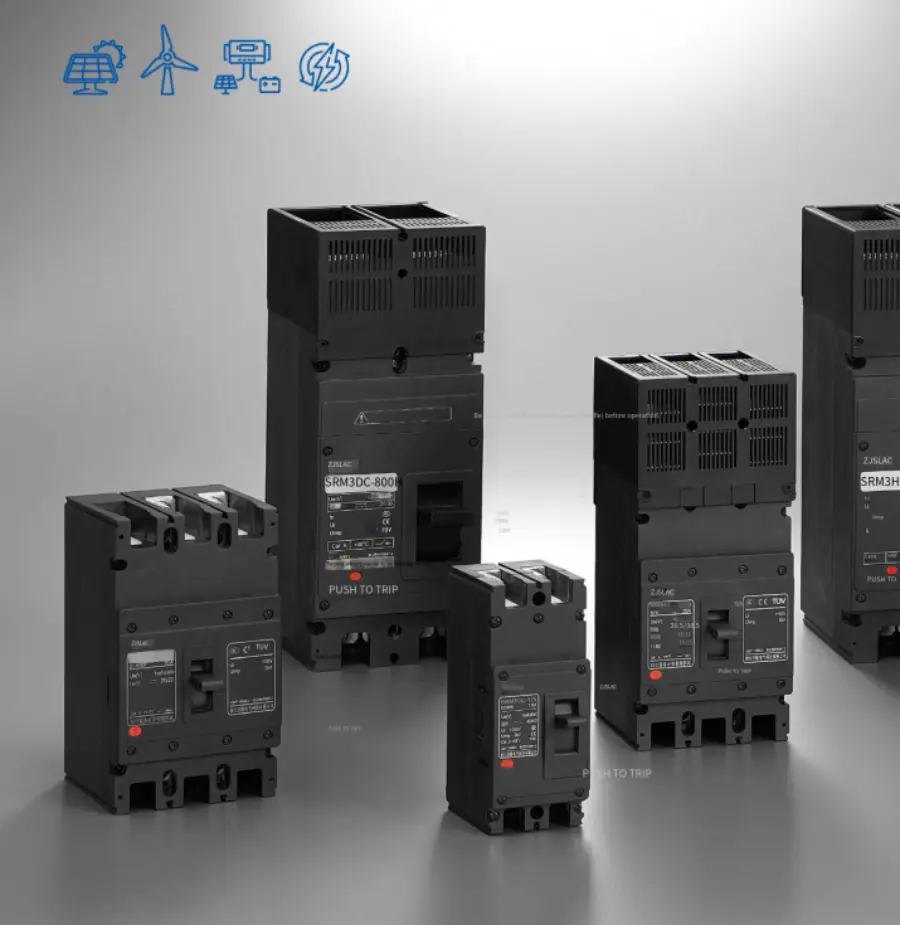

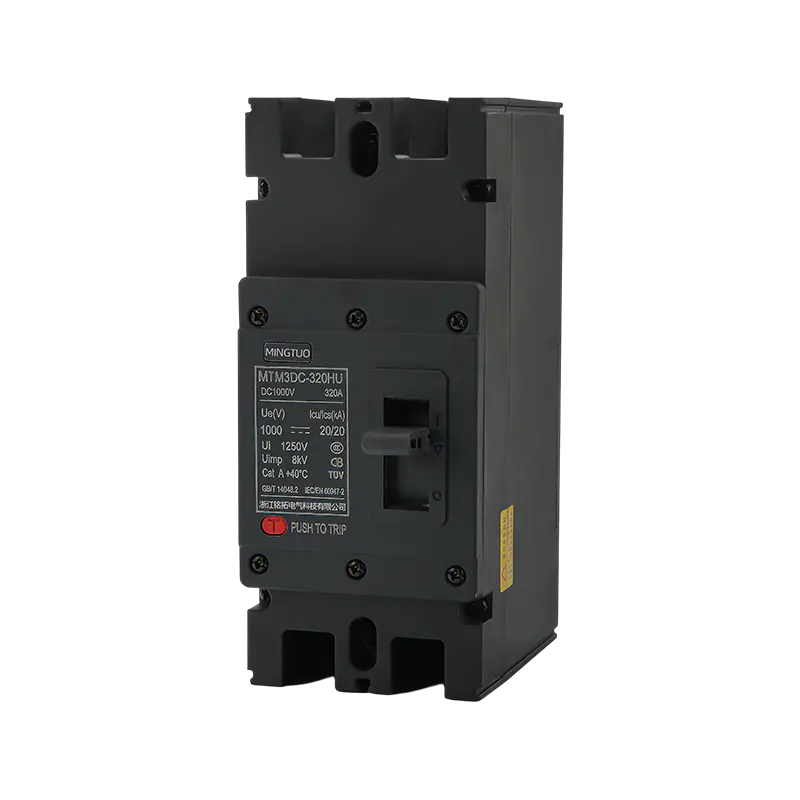

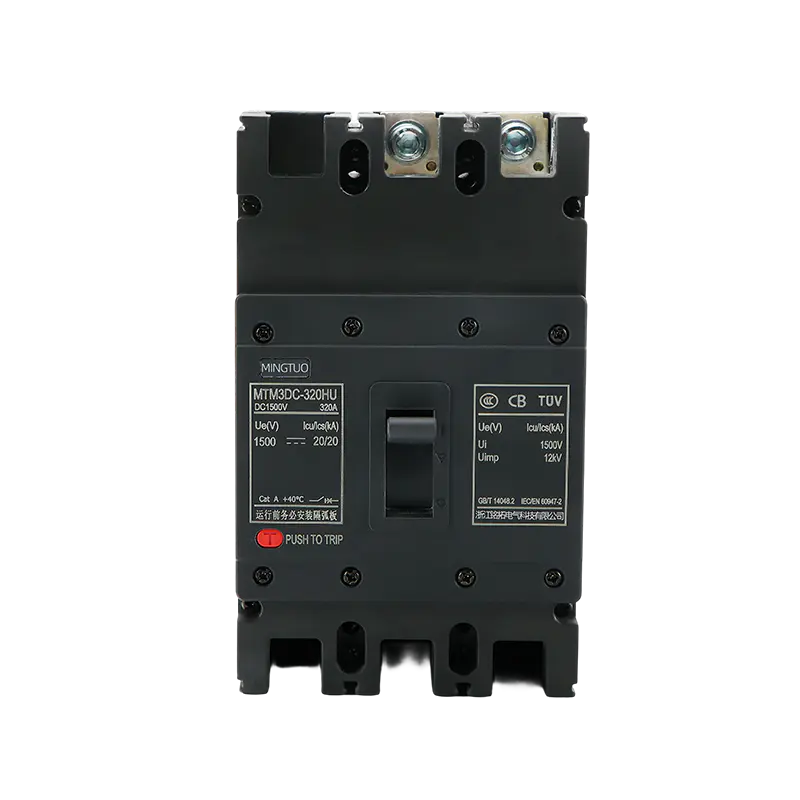

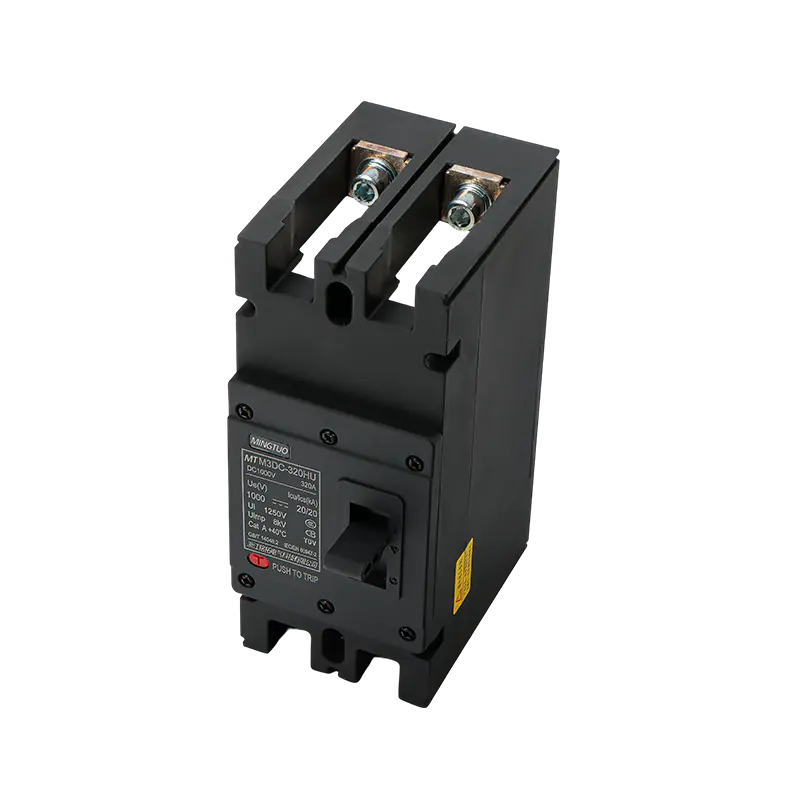

Rumah / Produk / Pemutus Litar Kes Acuan / MCCB Siri MTM3 / PV DC MCCB 1000V 630A Pemutus Litar Suria untuk Perlindungan Panel
Pemutus litar ini menyediakan perlindungan beban lampau, litar pintas, dan kerosakan arka yang boleh dipercayai untuk sisi DC fotovoltaik melalui aliran kerja "mengesan kerosakan → tersandung pantas→ pemadaman magnetik arka", sambil menyokong pengasingan yang selamat dan pemantauan status untuk memastikan operasi sistem yang selamat dan stabil.
Mematuhi piawaian keselamatan antarabangsa yang ketat, pemutus kami menjalani ujian yang ketat untuk memastikan prestasi yang tidak berbelah bahagi sepanjang hayat perkhidmatan keseluruhan sistem anda selama 25 tahun.
| 1. Prestasi Superior DC | Kapasiti pecah tinggi sehingga 25kA pada 1000–1500V DC Pengesanan dan gangguan kerosakan 0.5ms sepantas kilat Penindasan boleh dipercayai arka DC untuk melindungi peralatan dan kakitangan |
| 2. Ketahanan Luar Biasa | Perumahan kalis UV bertaraf IP65 Tahan kakisan semburan garam, diuji selama 1000j Minimum 20,000 kitaran operasi mekanikal Beroperasi dengan pasti merentasi keadaan persekitaran yang melampau |
| 3. Ciri Pintar | Pemantauan kerosakan bersepadu dan keupayaan operasi jauh Jelas penunjuk status untuk pemantauan sistem masa nyata Teknologi pampasan suhu untuk perlindungan yang dipertingkatkan |
| 4. Jaminan Kualiti Diperakui | TÜV Rheinland diperakui, mematuhi UL 489B IEC 60947-2 pematuhan standard 100% diuji kilang sebelum penghantaran untuk prestasi yang konsisten |
| 5. Pemasangan & Penyelenggaraan yang Mudah | 35% lebih padat daripada pemutus DC konvensional Pemasangan aksesori tanpa alat dan terminal sambungan menghadap ke hadapan Serbaguna untuk rel DIN atau pemasangan panel |
| 6. Kecekapan Kos | Hayat perkhidmatan lebih lama daripada penyelesaian standard Mengurangkan keperluan penyelenggaraan Harga langsung kilang dengan jaminan 3 tahun dan sokongan global |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Untuk memastikan keselamatan pengangkutan, produk elektrik kami dieksport dalam peti kayu bertetulang. Peti tersebut menjalani rawatan haba dan mempunyai tanda ISPM-15, membolehkan pelepasan kastam dengan pantas. Reka bentuk asas yang dinaikkan memudahkan operasi forklift, manakala pengancing penyerap hentakan dalaman memastikan produk tiba dengan utuh. Semua peti luar dilabel dengan jelas dan mematuhi piawaian logistik antarabangsa.
-

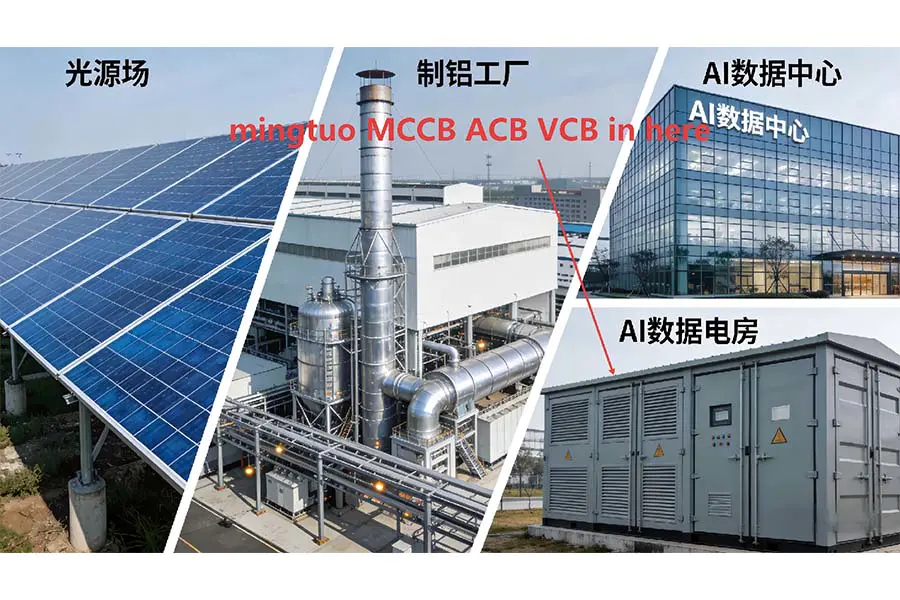

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| LUARAN |  |  | |||||
| Bingkai cangkerang | Model SRM3DC-320 | SRM3DC-400 | |||||
| Bilangan tiang | 2 | tiga | 2 | tiga | |||
| Voltan kerja berkadar Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Voltan pengasingan berkadar Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Impak berkadar menahan voltan Uimp(kV) | lapan | 12 | 12 | ||||
| Dinilai semasa Dalam(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| Had terkadar kapasiti pemutus litar pintas Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2-gelang tiang) 20[3-tali kutub) |
| satu | satu | / | 70 | 40 | 20 | 20[2－tali kutub) 25 (tali 3 tiang) | |
| Mod sambungan ICs(kA) kapasiti pemutus litar pintas operasi | Ics=100%Icu | ||||||
| Atas dan bawah, bawah dan atas (2P, 320/3P) Keluar masuk, naik dan keluar (3P) | |||||||
| Kategori penggunaan | A | ||||||
| Adakah ia mempunyai fungsi pengasingan? | Jadilah
| ||||||
| Suhu persekitaran operasi | -35℃~ 70℃ | ||||||
| Kehidupan mekanikal (masa) | 20000 | sepuluh ribu | |||||
| Hayat elektrik (masa) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Memenuhi satu kriteria | IEC/EN 60947-2、GB/T 14048.2 | ||||||

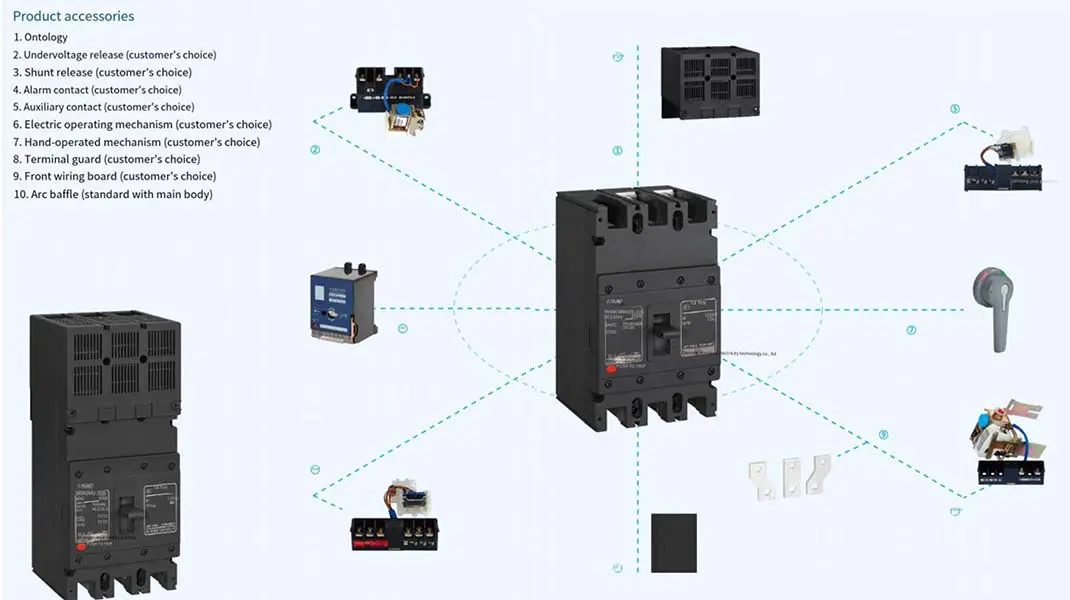

| Lampiran | Asingkan pengujaan, tambahan, penggera, operasi manual dan operasi elektrik | ||||||
| Pengesahan | CCC, CE, TUV | ||||||
| ukuran (panjang × lebar × tinggi)(mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| Teguran | Rangka cangkang 320 dibahagikan kepada H: pecah tinggi, R: jenis mengehadkan arus | ||||||
| LUARAN |  |  | ||||||

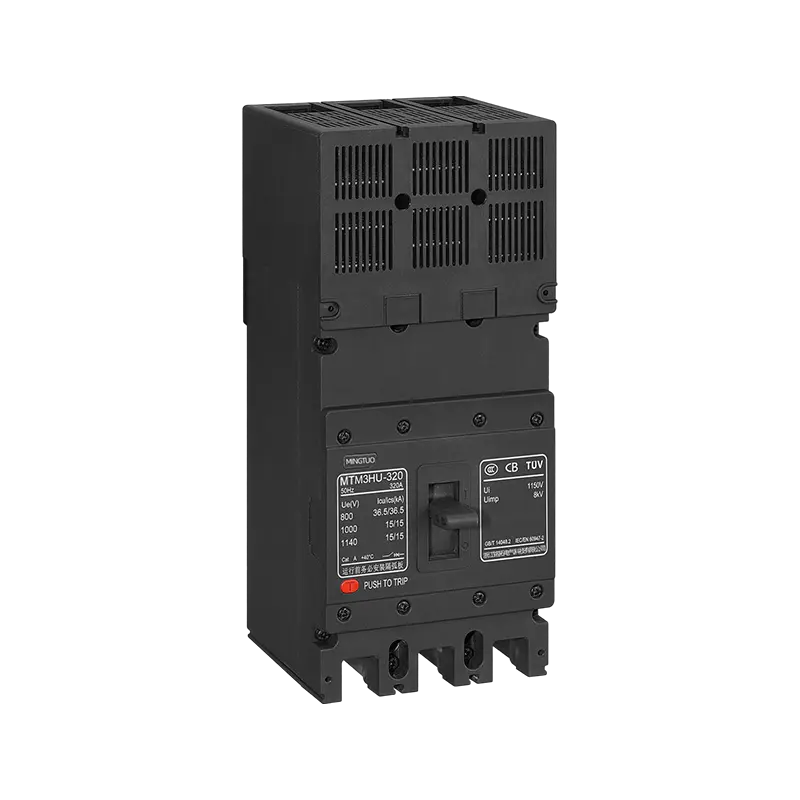

| Bingkai cangkerang | SRM3HU-320 | SRM3HU-400 | ||||||
| Bilangan tiang | tiga | tiga | ||||||
| Voltan kerja berkadar Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Voltan pengasingan berkadar Ui(V) | AC1150 | |||||||
| Impak berkadar menahan voltan Uimp(kV) | lapan | 12 | ||||||
| Dinilai semasa Dalam(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, empat ratus | ||||||
| Had terkadar kapasiti pemutus litar pintas Icu(kA) | lapany-five | 50 | 36.5 | 10 | lapany-five | 50 | 36.5 | 10 |
| satu | ! | satu | satu | 100 | 60 | 50 | 15 | |
| Mod sambungan ICs(kA) kapasiti pemutus litar pintas operasi | Ics=100%Icu | |||||||
| Kategori penggunaan | A | |||||||
| Adakah ia mempunyai fungsi pengasingan? | Jadilah | |||||||
| Suhu persekitaran operasi | -35℃~ 70℃ | |||||||
| Kehidupan mekanikal (masa) | 20000 | sepuluh ribu | ||||||
| Hayat elektrik (masa) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Memenuhi satu kriteria | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Lampiran | Asingkan pengujaan, tambahan, penggera, operasi manual dan operasi elektrik | |||||||
| Pengesahan | CCC, CE, TUV | |||||||
| ukuran (panjang × lebar × tinggi)(mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Teguran | Rangka cangkang 320 dibahagikan kepada H: pecah tinggi, R: jenis mengehadkan arus | |||||||
| LUARAN |  | | ||||||
| Bingkai cangkerang | SRM3HU-630 | SRM3HU-800 | ||||||
| Bilangan tiang | tiga | tiga | ||||||
| Voltan kerja berkadar Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Voltan pengasingan berkadar Ui(V) | AC1150 | |||||||
| Impak berkadar menahan voltan Uimp(kV) | 12 | 12 | ||||||
| Dinilai semasa Dalam(A) | 500 630 | 700, lapan ratus | ||||||
| Had terkadar kapasiti pemutus litar pintas Icu(kA) | lapany-five | 50 | 36.5 | 10 | lapany-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Mod sambungan ICs(kA) kapasiti pemutus litar pintas operasi | Ics=100%Icu | |||||||
| Kategori penggunaan | A | |||||||
| Adakah ia mempunyai fungsi pengasingan? | Jadilah | |||||||
| Suhu persekitaran operasi | -35℃~ 70℃ | |||||||
| Kehidupan mekanikal (masa) | 5000 | sepuluh ribu | ||||||
| Hayat elektrik (masa) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Memenuhi satu kriteria | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Lampiran | Asingkan pengujaan, tambahan, penggera, operasi manual dan operasi elektrik | |||||||
| Pengesahan | CCC, CE, TUV | |||||||
| ukuran (panjang × lebar × tinggi)(mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| LUARAN |  |  | ||||||
| Bingkai cangkerang | Model SRM3DC-320 | SRM3DC-800 | ||||||
| Bilangan tiang | 2-tiga | 2-tiga | ||||||
| Voltan kerja berkadar Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Voltan pengasingan berkadar Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Impak berkadar menahan voltan Uimp(kV) | lapan | 12 | 12 | |||||
| Dinilai semasa Dalam(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, empat ratus | ||||||
| Had terkadar kapasiti pemutus litar pintas Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (tali 2 tiang) 20 (tali 3 tiang) | |
| satu | satu | / | 70 | 40 | 20 | 20 (2-tali kutub) 25 (tali 3 tiang) | ||
| Mod sambungan ICs(kA) kapasiti pemutus litar pintas operasi | Ics=100%Icu | |||||||
| Kategori penggunaan | A | |||||||
| Adakah ia mempunyai fungsi pengasingan? | Jadilah | |||||||
| Suhu persekitaran operasi | -35℃~ 70℃ | |||||||
| Kehidupan mekanikal (masa) | 20000 | sepuluh ribu | ||||||
| Hayat elektrik (masa) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Memenuhi satu kriteria | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Lampiran | Asingkan pengujaan, tambahan, penggera, operasi manual dan operasi elektrik | |||||||
| Pengesahan | CCC, CE, TUV | |||||||
| ukuran (panjang × lebar × tinggi)(mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
