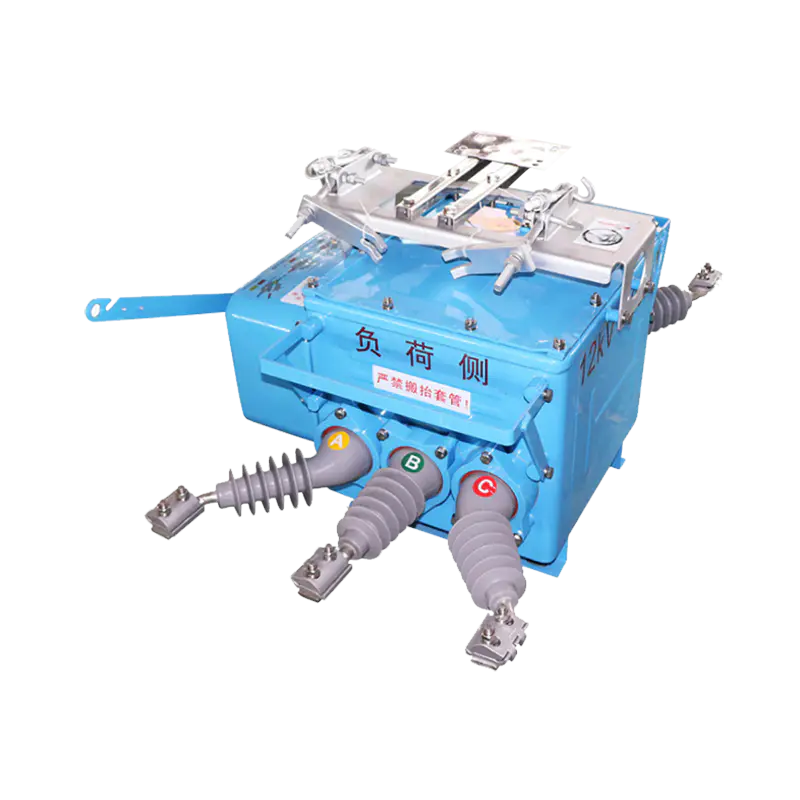

Bagaimana Pemutus Litar Vakum Luaran Sebenarnya Mengganggu Arka

Kebanyakan pembeli tahu bahawa pemutus litar vakum memadamkan arka dalam vakum yang hampir sempurna, tetapi mekanik di sebalik proses itu patut difahami — mereka secara langsung menerangkan sebab teknologi itu mengatasi minyak atau alternatif SF₆ dalam banyak pemasangan luar.

Apabila sesentuh di dalam pencelah vakum mula terpisah, arka logam terbentuk daripada bahan sesentuh terwap. Kerana tekanan sekeliling biasanya di bawah 10⁻³ Pa , hampir tiada molekul gas untuk mengekalkan pengionan. Plasma arka mengembang dengan cepat, menyejuk dan runtuh pada sifar arus pertama — biasanya dalam setengah kitaran. Ini memberikan gangguan vakum a kadar pemulihan dielektrik kira-kira 10x lebih cepat daripada reka bentuk pecah udara pada kelas voltan yang sama.

Faktor utama yang menentukan kualiti gangguan

• Komposisi bahan sentuhan — aloi kuprum-kromium (CuCr) ialah piawaian industri untuk mengimbangi kekonduksian dengan rintangan hakisan arka
• Jurang kenalan pada kedudukan terbuka penuh — biasanya 8–12 mm untuk pemutus kelas 12 kV, mencukupi untuk menahan voltan impuls kilat melebihi 75 kV
• Reka bentuk belos — belos keluli tahan karat mesti menampung beribu-ribu operasi mekanikal tanpa kebocoran vakum; hayat perkhidmatan yang dinilai adalah biasa 30,000 kitaran mekanikal
• Geometri perisai — perisai pemeluwapan wap melindungi sampul seramik atau kaca daripada mendapan logam yang akan merendahkan penebat

Memahami dalaman ini penting apabila membandingkan kualiti pencelah merentas pembekal — unit kos yang lebih rendah mungkin menggunakan aloi sentuhan rendah atau dinding belos yang lebih nipis, memendekkan hayat perkhidmatan dengan baik sebelum kiraan kitaran ternilai dicapai. Proses pembuatan kami tertakluk kepada setiap pengganggu kepada pengesanan kebocoran helium dan ujian tahan voltan tinggi sebelum pemasangan, yang merupakan salah satu sebab kadar pulangan medan kami kekal rendah secara konsisten.

Persekitaran Pemasangan Luaran dan Penilaian Perlindungan Yang Penting

Memilih pemutus litar vakum luar berdasarkan kelas voltan sahaja adalah tidak mencukupi. Keupayaan penutup untuk menahan kelembapan, pencemaran, sinaran UV dan kesan mekanikal menentukan sama ada pemutus berfungsi dengan pasti sepanjang hayat perkhidmatannya. Jadual di bawah meringkaskan darjah pencemaran yang ditentukan oleh IEC dan cara ia memetakan kepada senario penggunaan luar biasa.

Di luar jarak rayapan, penarafan IP kepungan mengawal perlindungan kemasukan. IP65 ialah minimum praktikal untuk pemutus dipasang tiang luar ; pemasangan berhampiran semburan laut atau dalam persekitaran cucian tekanan tinggi harus menyatakan IP67 atau lebih tinggi. Pemanas anti-kondensasi ialah tambahan kos rendah yang patut ditentukan untuk kawasan yang mempunyai perubahan suhu siang-malam yang besar, kerana penjejakan kelembapan pada permukaan dalaman merupakan punca utama kegagalan penebat pramatang.

Perumah polimer penstabil UV dan rangka keluli bergalvani celup panas atau bersalut serbuk adalah standard pada unit luar yang direka dengan baik. Tanya pembekal untuk laporan ujian semburan garam (IEC 60068-2-52) jika pemasangan berada dalam jarak 5 km dari garis pantai.

Jenis Mekanisme Operasi dan Implikasi Penyelenggaraannya

Mekanisme pengendalian adalah komponen yang paling mungkin memerlukan perhatian sepanjang hayat perkhidmatan pemutus, namun ia kurang mendapat penelitian daripada pencelah semasa perolehan. Pemutus litar vakum luar gunakan salah satu daripada tiga jenis mekanisme utama, masing-masing dengan pertukaran yang berbeza.

Mekanisme bercas spring

Reka bentuk dominan untuk pemutus luar kelas pengedaran. Spring penutup pra-caj mengeluarkan tenaga untuk menutup sesentuh; spring bukaan berasingan mengendalikan tersandung. Operasi penutupan dan pembukaan adalah bebas daripada voltan bekalan sebaik sahaja spring dicas , yang merupakan kelebihan kebolehpercayaan yang ketara. Selang penyelenggaraan biasanya tertumpu pada pemeriksaan kelesuan spring setiap 2,000–5,000 operasi dan pelinciran permukaan sesondol dan selak.

Mekanisme magnet kekal (PMM)

PMM menggunakan magnet kekal untuk memegang sesentuh dalam kedua-dua kedudukan terbuka dan tertutup, dengan denyutan gegelung ringkas untuk menukar keadaan. Mereka ada bahagian yang bergerak jauh lebih sedikit daripada mekanisme spring — tiada selak, cam atau motor pengecas — yang diterjemahkan kepada hayat mekanikal yang dinilai melebihi 100,000 operasi dalam sesetengah reka bentuk. Trade-off adalah kepekaan terhadap kualiti bekalan tambahan; bank kapasitor yang terdegradasi boleh mengakibatkan tenaga pensuisan tidak mencukupi. Oleh itu, pemantauan kesihatan kapasitor adalah tambahan yang disyorkan untuk pemasangan jauh atau tanpa pengawasan.

Mekanisme hidraulik atau pneumatik

Kurang biasa dalam segmen luaran voltan sederhana hari ini, terutamanya digunakan dalam peralatan kelas penghantaran. Beban penyelenggaraan yang lebih tinggi disebabkan oleh pengedap, kemerosotan bendalir dan kepekaan suhu menjadikan ini tidak sesuai untuk kebanyakan aplikasi pengedaran.

Apabila menilai kebolehpercayaan mekanisme, minta data pembekal pada voltan perjalanan minimum (biasanya ≤ 70% voltan kawalan undian) dan sahkan bahawa kenalan tambahan memberikan maklum balas kedudukan terbuka/tertutup yang jelas untuk penyepaduan SCADA. Pasukan R&D kami telah menyeragamkan mekanisme spring dengan litar anti-pam dan redundansi cas motor, khususnya untuk memenuhi jangkaan kebolehpercayaan pelanggan industri dan utiliti yang beroperasi dengan kakitangan penyelenggaraan yang minimum di tapak.

Penyelarasan Perlindungan: Di mana VCB Luaran Sesuai dalam Rantaian Pemilihan

Pemutus litar vakum luar tidak beroperasi secara berasingan — ciri tersandungnya mesti selaras dengan peranti perlindungan hulu dan hiliran untuk mencapai pembersihan kesalahan terpilih : mengasingkan hanya segmen yang rosak sambil memastikan seluruh rangkaian kekal bertenaga. Penyelarasan yang lemah adalah salah satu punca paling biasa gangguan yang tidak perlu dalam sistem pengedaran voltan sederhana.

Asas penyelarasan masa semasa

Penyelarasan bergantung pada lengkung arus masa (TCC). Pemutus yang paling hampir dengan kerosakan harus membersihkannya sebelum mana-mana peranti huluan beroperasi. Jidar penggredan biasa antara peranti siri ialah:

• 0.2–0.4 s antara pemutus terkawal geganti elektromekanikal dan penutup semula huluan
• 0.1–0.2 s antara pemutus kawalan geganti digital (berangka) di mana masa operasi geganti dicirikan dengan baik

Pemutus litar vakum dengan geganti perlindungan berangka (unit yang serasi IEC 61850 semakin standard) menawarkan unsur arus lebih masa pasti dan masa songsang, perlindungan kerosakan bumi dan urutan tutup automatik — semuanya boleh dikonfigurasikan tanpa perubahan perkakasan. Fleksibiliti ini penting apabila topologi rangkaian berubah mengikut musim atau selepas pertumbuhan beban.

Pengurusan kerosakan sementara dan penutupan semula

Talian pengedaran atas mengalami sebahagian besar kerosakan sementara — sentuhan pokok, sambaran burung, kilat — yang jelas sendiri jika arka dinyahtenagakan seketika. Fungsi tutup semula automatik yang terbina dalam geganti pemutus membolehkan pemutus dibuka, jeda (masa mati biasanya 0.3–1 s untuk pukulan pertama ), dan tutup semula. Jika kerosakan telah dibersihkan, bekalan dipulihkan secara automatik. Jika ia berterusan, pemutus akan terkunci selepas beberapa percubaan yang boleh dikonfigurasikan (biasanya 3 tangkapan).

Menentukan a pemutus litar vakum luar dengan kapasiti membuat litar pintas terkadar ( I ma) dan kapasiti pecah ( I sc) dipadankan dengan arus kerosakan sebenar yang tersedia di titik pemasangan — bukan sekadar unit berkadar tertinggi yang tersedia — menghalang kejuruteraan berlebihan yang tidak perlu sambil memastikan peranti boleh mengendalikan keadaan terburuk. Sentiasa sahkan nisbah X/R sistem : rangkaian X/R tinggi (biasa berhampiran pengubah besar) mengenakan arus kerosakan asimetri yang tidak dapat ditangkap oleh penarafan simetri standard.

Kami bekerjasama secara langsung dengan jurutera projek dan kontraktor EPC untuk menyediakan tindanan TCC khusus aplikasi dan pengesyoran tetapan geganti — sebahagian daripada sokongan penyelesaian tersuai yang membezakan rakan kongsi teknikal daripada vendor produk mudah.
