Penerangan:
Pemutus litar vakum ZW28 digunakan di luar dan biasanya dipasang di hujung atas pengubah. Ia tergolong dalam jenis tiang dan biasanya dipasang pada tiang utiliti luar. Terdapat juga pemasangan lantai berdiri dengan penutup, juga dikenali sebagai suis lajur. Kerana ia boleh memotong litar, ia adalah titik sempadan antara voltan tinggi dan rendah di hujung atas pengubah, juga dikenali sebagai suis sempadan. Ia mempunyai perlindungan jujukan sifar arus lebih dan kehilangan fasa, dan memainkan peranan dalam menukar litar dan melindungi beban seperti transformer.
Aplikasi:

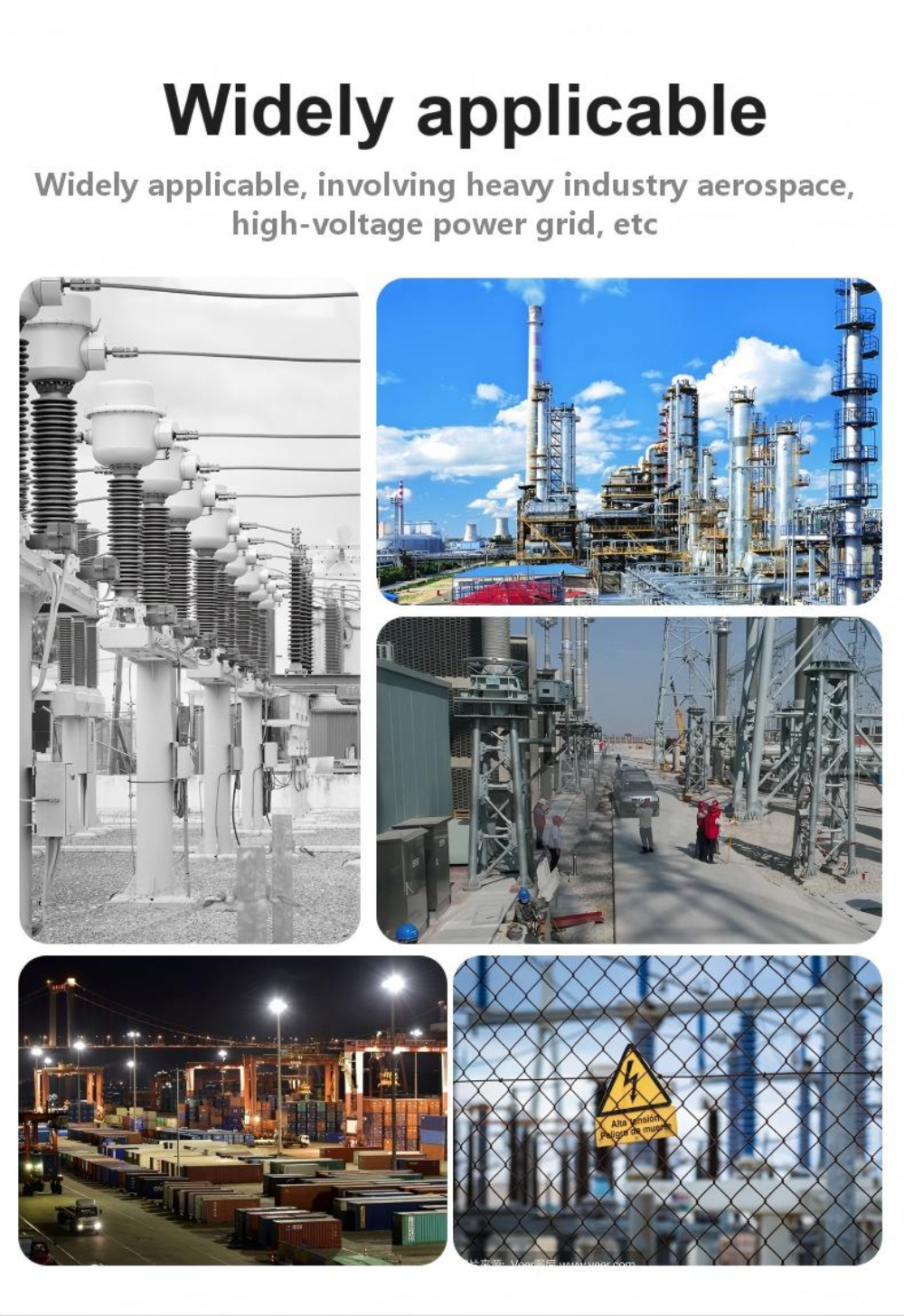

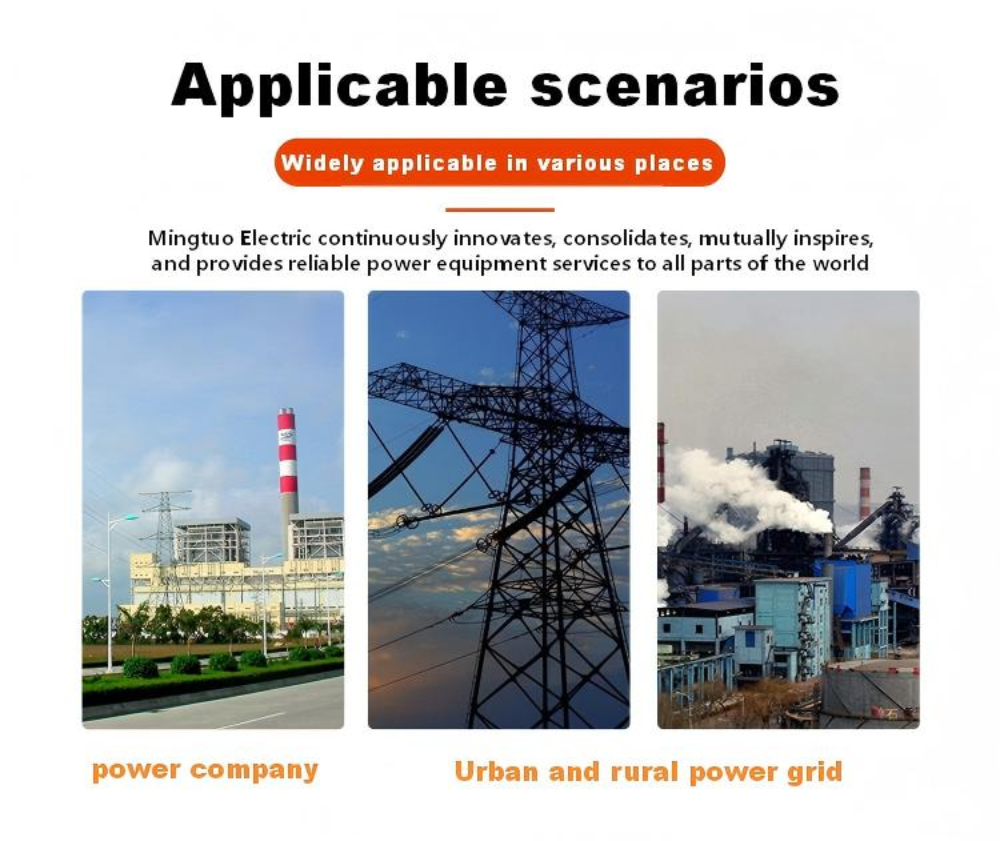

Pemutus Litar Vakum Luar ZW28 digunakan secara meluas dalam:
Talian pengagihan voltan sederhana atas
Sistem pengedaran dipasang tiang
Pencawang luar dan tempat perlindungan penyuap
Rangkaian pengagihan kuasa industri
Sistem sambungan grid tenaga boleh diperbaharui
Reka bentuknya menyokong operasi luar yang berterusan sambil mengekalkan prestasi pensuisan yang konsisten dan perlindungan sistem.
 | |
 | |

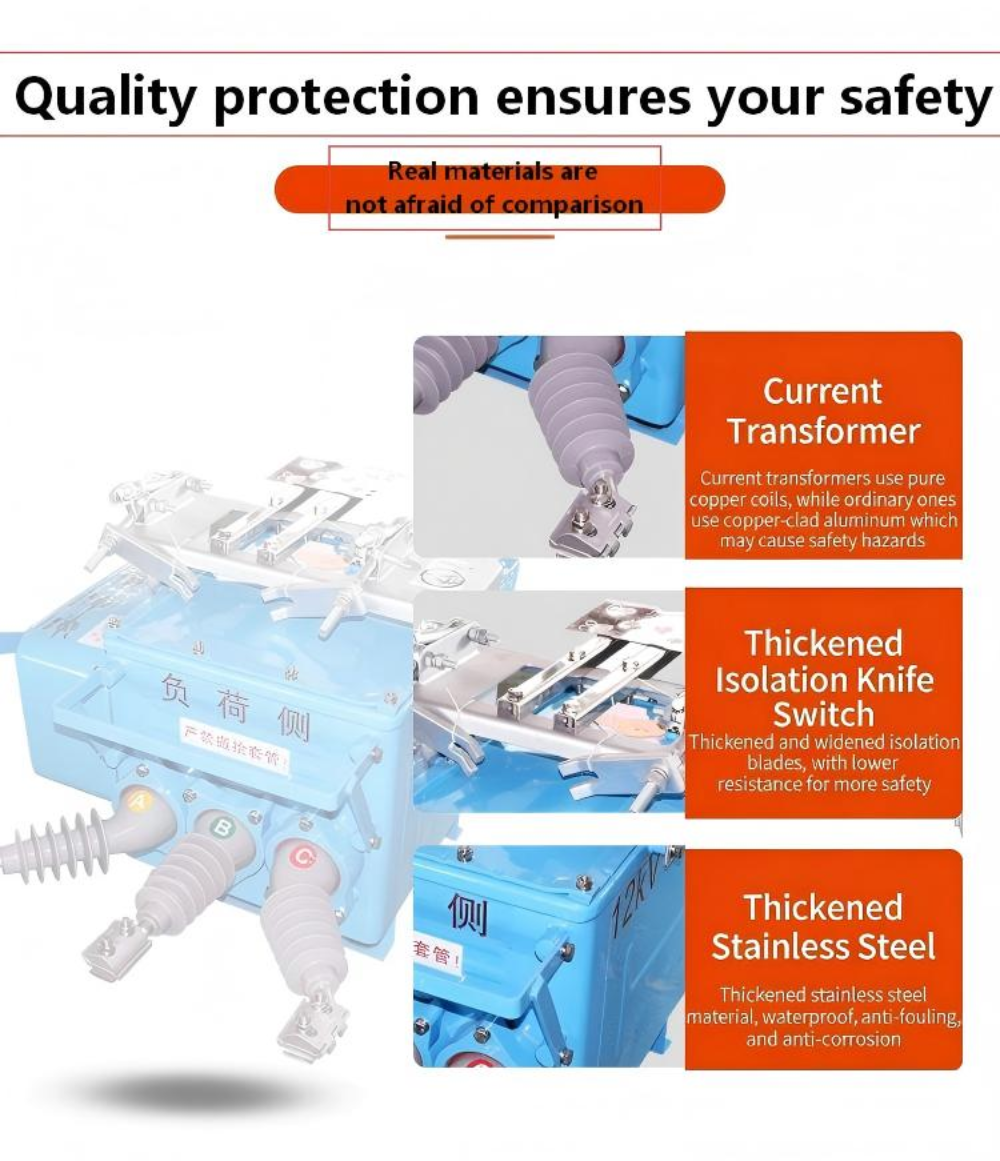

Apabila terdapat lebihan arus atau litar pintas dalam talian keluar litar, pengubah semasa boleh mengesan isyarat semasa, yang dihantar kepada pengawal. Pengawal mengeluarkan arahan untuk menghalang mekanisme, yang memacu sesentuh dinamik dan statik di dalam tiub vakum untuk berpisah, dengan itu mencapai pemotongan dan memotong litar, memainkan peranan perlindungan.
| ①Kami boleh menyesuaikan dan membantu pelanggan dalam memilih kapasiti transformer yang sesuai berdasarkan tapak, melaraskan kadar aliran dan nilai cut-off |
 |
| ②Kami mempunyai pengalaman pengeluaran yang kaya, jurutera profesional dan pengalaman penyahpepijatan dan pemasangan yang luas di tapak. Kami menghasilkan lebih 3000 unit setahun dengan kualiti yang boleh dipercayai |
 |
| ③Kami mempunyai peralatan penyahpepijatan profesional dan kakitangan pemeriksaan |
 |

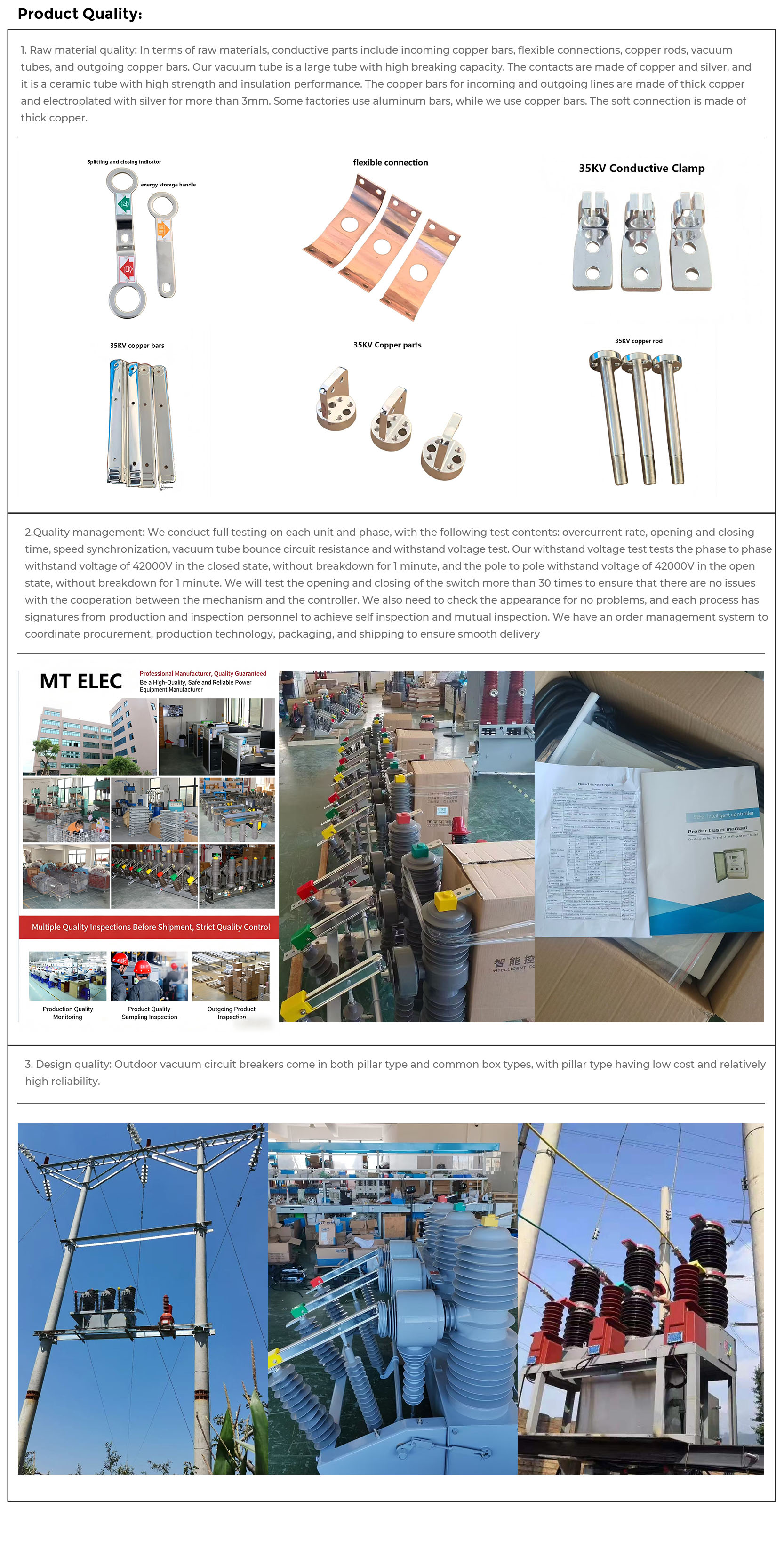

| ④Tiub vakum kami ialah tiub besar dengan bahagian konduktif yang diperbuat daripada kuprum |
| |
Untuk memastikan keselamatan pengangkutan, produk elektrik kami dieksport dalam peti kayu bertetulang. Peti tersebut menjalani rawatan haba dan mempunyai tanda ISPM-15, membolehkan pelepasan kastam dengan pantas. Reka bentuk asas yang dinaikkan memudahkan operasi forklift, manakala pengancing penyerap hentakan dalaman memastikan produk tiba dengan utuh. Semua peti luar dilabel dengan jelas dan mematuhi piawaian logistik antarabangsa.
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable
10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
35kV high-voltage switchgear successfully energized VCB
35kV Gas-Insulated Switchgear VCB
| Kategori Parameter | Spesifikasi | Teguran |
| Voltan Ternilai | 12 kV | Standard untuk rangkaian pengedaran |
| Nilai Semasa | 400A, 630A, 1250A | Penilaian tersuai tersedia |
| Dinilai Arus Pemutus Litar pintas | 16 kA, 20 kA, 25 kA | |
| Dinilai Masa Singkat Menahan Arus | 16 kA / 4s, 20 kA / 4s, 25 kA / 4s | |
| Puncak Dinilai Menahan Arus | 40 kA, 50 kA, 63 kA | |
| Tahap Penebat Berkadar | Kekerapan Kuasa: 42 kV (1 min) / Impuls Kilat: 75 kV | |
| Kehidupan Mekanikal | 10,000 operasi | |
| Kehidupan Elektrik | 10,000 operasi (at rated current) | Pecah kapasiti penuh |
| Sederhana Pengganggu | vakum | Botol seramik bertutup |
| Mekanisme Operasi | Musim bunga | Manual atau bermotor |
| Kawalan Voltan | AC/DC 110V, 220V | 24V, 48V pilihan |
| Ijazah Perlindungan | IP67 | Sesuai untuk persekitaran yang keras |
| Dimensi (H×W×D) | 880 × 560 × 680 mm | Reka bentuk padat |
| Berat badan | lebih kurang 130 kg | Mudah dipasang |
| Kaedah Pemasangan | Dipasang Tiang | Penggunaan luar |

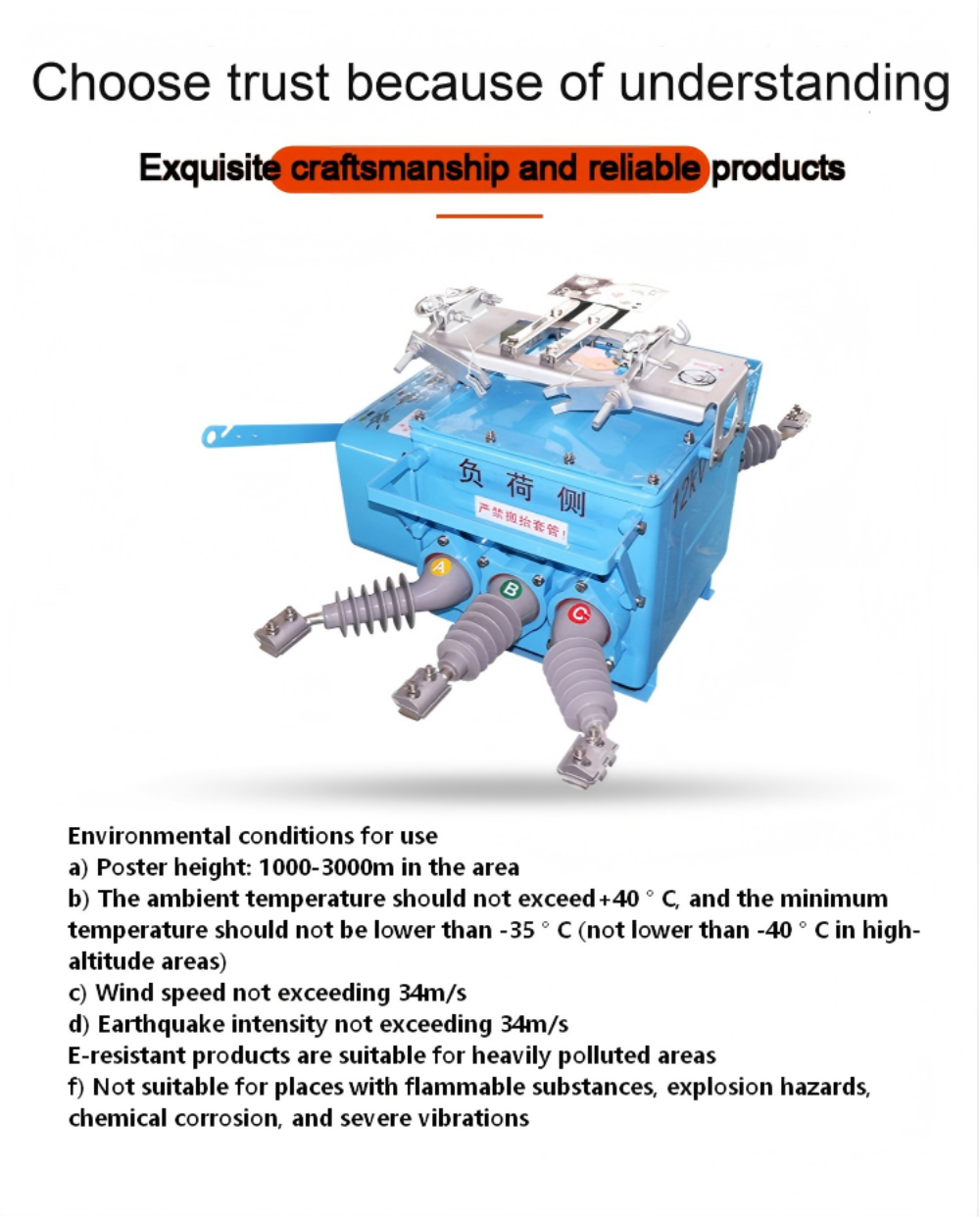

| Suhu Ambien | -40°C hingga 55°C | Julat operasi yang luas |
| Ketinggian | ≤ 4000 m | Versi altitud tinggi tersedia |
