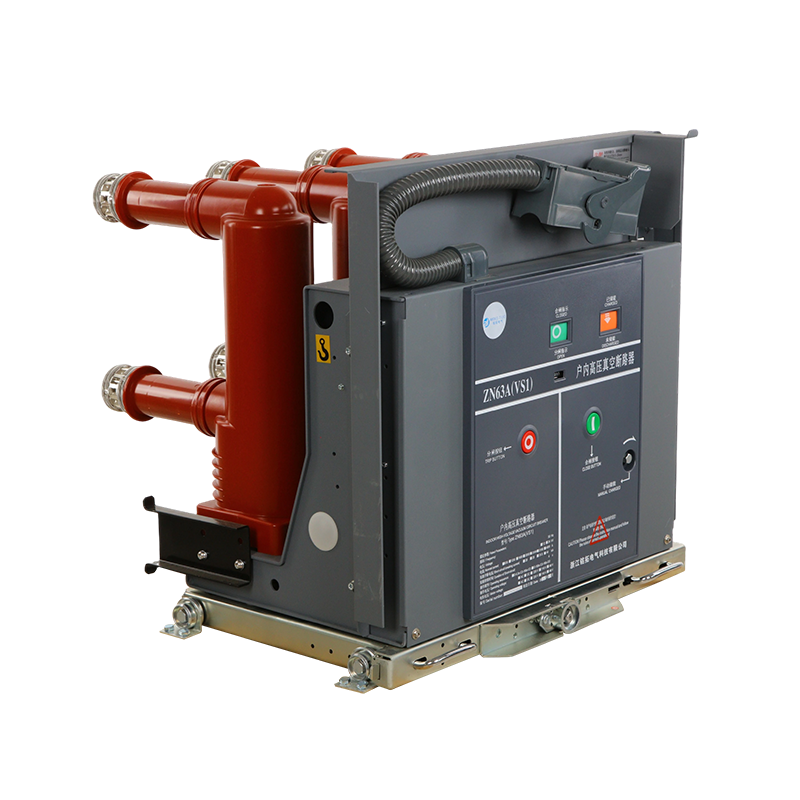

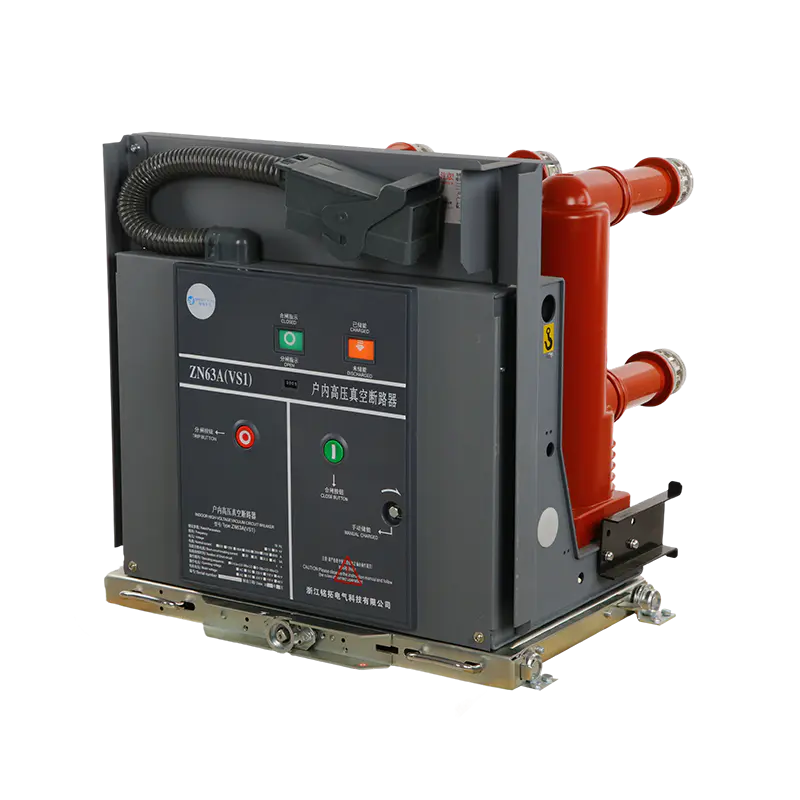

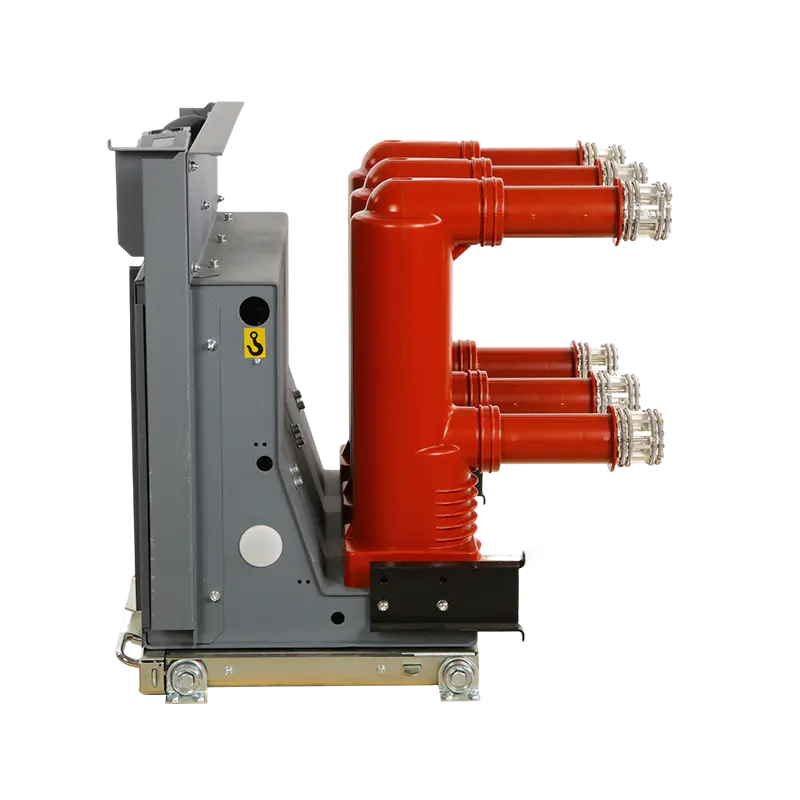

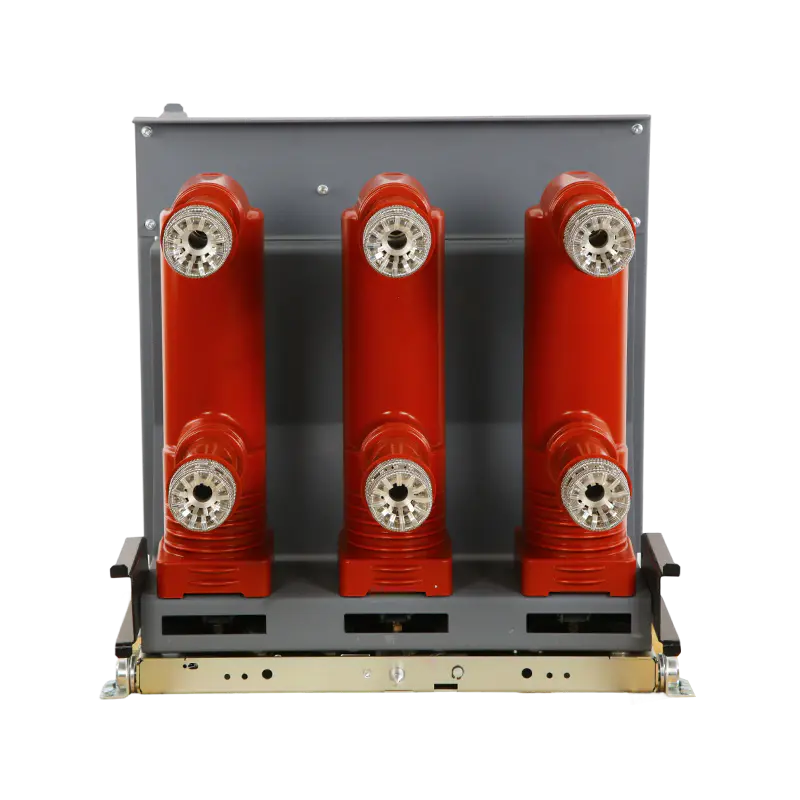

VS1 Pemutus Litar Vakum Dalaman Voltan Sederhana 12kV 1250A untuk Alat Suis MV

Penerangan:

MINGTUO 12kV Pemutus Litar Vakum Dalaman (VCB) direka khusus untuk aplikasi suis voltan sederhana, menyediakan perlindungan dan kawalan berprestasi tinggi untuk sistem kuasa industri, komersial dan infrastruktur. Dinilai pada 1250A, pemutus ini sesuai untuk pemasangan tetap dan keluar, menawarkan keupayaan gangguan kerosakan yang teguh, hayat operasi yang panjang dan ciri keselamatan lanjutan. Reka bentuknya yang padat dan modular memastikan operasi yang boleh dipercayai sambil memudahkan prosedur penyelenggaraan dan pemasangan.

Pemutus litar vakum dalaman voltan sederhana ini menawarkan penyelesaian lengkap untuk pengagihan kuasa yang selamat, boleh dipercayai dan cekap. Pemasangannya yang fleksibel, teknologi gangguan vakum canggih, hayat perkhidmatan yang panjang, dan ciri perlindungan yang komprehensif menjadikannya sesuai untuk pelbagai aplikasi infrastruktur industri, komersial dan kritikal.

Aplikasi:

VCB MINGTUO ialah komponen penting dalam sistem elektrik voltan sederhana, menyediakan kedua-dua kawalan dan perlindungan merentasi pelbagai senario:

Penjanaan Kuasa:

Perlindungan penjana dan kawalan keluaran dalam loji tenaga haba dan hidro

Integrasi dengan sistem tenaga solar dan angin

Pengagihan kuasa tambahan untuk peralatan loji

Rangkaian Penghantaran & Pengedaran:

Perlindungan penyuap pencawang dan pengubah pengagihan

Unit utama cincin dan aplikasi suis dalaman

Pengasingan ralat dalam pengagihan kuasa bandar dan perindustrian

Sistem Perindustrian:

Perlindungan motor berkapasiti tinggi dalam keluli dan kilang pembuatan

Transformer dan penerus perlindungan dalam kemudahan kimia

Pengagihan kuasa bawah tanah dan permukaan dalam operasi perlombongan

Infrastruktur & Perkhidmatan Awam:

Sistem bekalan kuasa kereta api dan daya tarikan metro

Perlindungan kuasa sandaran lapangan terbang, hospital dan pusat data

Taman industri dan pengagihan kuasa bangunan komersial

Persekitaran Keras atau Khas:

Sistem elektrik platform luar pesisir

Operasi perlombongan padang pasir dan pemasangan iklim ekstrem

Pencawang altitud tinggi memerlukan pemutus yang teguh dan boleh dipercayai

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

Di bawah operasi biasa, sesentuh utama pemutus kekal tertutup, membolehkan aliran arus tidak terganggu. Semasa beban lampau atau kejadian litar pintas, mekanisme perjalanan haba atau magnet diaktifkan. Mekanisme spring memastikan pemisahan sentuhan pantas, menghasilkan arka elektrik terkawal. Arka ini segera diarahkan ke pencelah vakum, di mana ia disejukkan, dibahagikan dan dipadamkan. Proses ini mengasingkan bahagian yang rosak, melindungi peralatan hiliran, dan menghalang kerosakan pada keseluruhan sistem. Hasilnya ialah pembersihan kerosakan yang cepat, operasi yang selamat dan keperluan penyelenggaraan yang minimum.

Aksesori Produk

Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Product Debugging
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
High Voltage Vacuum Circuit Breaker

Untuk memastikan keselamatan pengangkutan, produk elektrik kami dieksport dalam peti kayu bertetulang. Peti tersebut menjalani rawatan haba dan mempunyai tanda ISPM-15, membolehkan pelepasan kastam dengan pantas. Reka bentuk asas yang dinaikkan memudahkan operasi forklift, manakala pengancing penyerap hentakan dalaman memastikan produk tiba dengan utuh. Semua peti luar dilabel dengan jelas dan mematuhi piawaian logistik antarabangsa.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Tidak	item	Unit	Kira nilai
1	Voltan terkadar	-	12 24 35
2	Voltan terkadar (short-term frequency tolerance 1min)	kV	42
3	Voltan terkadar tolerance lightning shocks peak	-	75
4	Kekerapan dinilai	Hz	50
5	Nilai semasa	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Arus litar terbuka pintas yang dinilai	kA	20/25, 31.5, 40
7	Voltan terkadar short tolerance	kA	20/25, 31.5, 40
8	Dinilaikan tempoh singkat	s	4
9	Nilai semasa peak tolerance	kA	50/63, 80, 100
10	Penarafan penutupan arus litar pintas	kA	50/63, 80, 100
11	Toleransi voltan frekuensi litar sekunder 1min)	V	2000
12	Kapasitor singleback yang diberi nilai menetapkan arus litar terbuka	A	630/400 (40kA 800/400)
13	Kapasitor berkadar menetapkan arus rapat	kA	12.5 (frekuensi tidak melebihi 1000Hz)
14	Masa brek putus (voltan terkadar)	ms	≤50
15	Masa penyuap (voltan terkadar)	ms	≤100
16	Kehidupan mekanikal	-	20000
17	Nilai semasa open circuit times (life)	Bertukar	20000
18	Litar terbuka arus litar pintas berkadar	-	50(40kA≤30)
19	Sentuhan dinamik dan statik membenarkan ketebalan haus	mm	3
20	Penyuap voltan operasi yang diberi nilai	-	-
21	Voltan terkadar break-brake operations	V	AC110/220 DC110/220
22	Voltan terkadar motor simpanan	-	-
23	Penarafan kuasa motor storan	W	70
24	Masa penyimpanan	s	≤10
25	Jarak buka kenalan	mm	11 ± 1
26	Super-trip	-	3.5 ± 0.5
27	Menutup masa lantunan kenalan	ms	≤240(A≤3)
28	Titik tiga fasa, ditutup pada peringkat seksual yang berbeza	-	≤2
29	Purata kelajuan get (pemisahan kenalan-6mm)	m/s	0.9–1.2
30	Purata kelajuan penutupan (6mm-penutupan kenalan)	m/s	0.5–0.8
31	Rintangan litar elektrik terkemuka	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Tekanan sentuhan penyuap penyentuh	N	2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA)
33	Urutan operasi yang dinilai	-	Mata - 0.3s - dan mata 180-an - dan -
