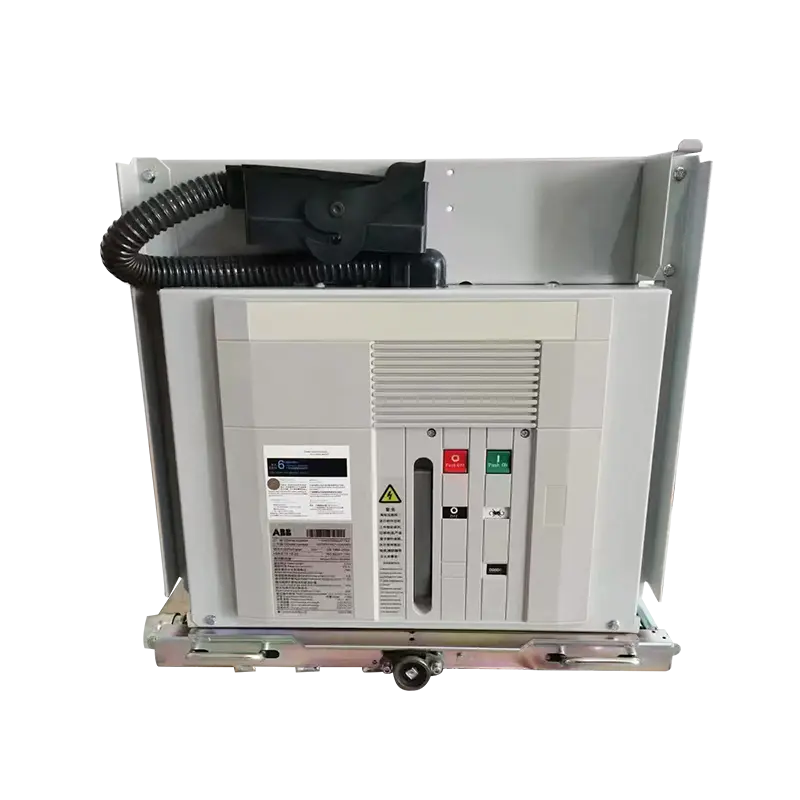

Name: VD4 12kV Pemutus Litar Vakum Dalaman Voltan Sederhana, 630A–1250A
Rating: 5 (99 reviews)

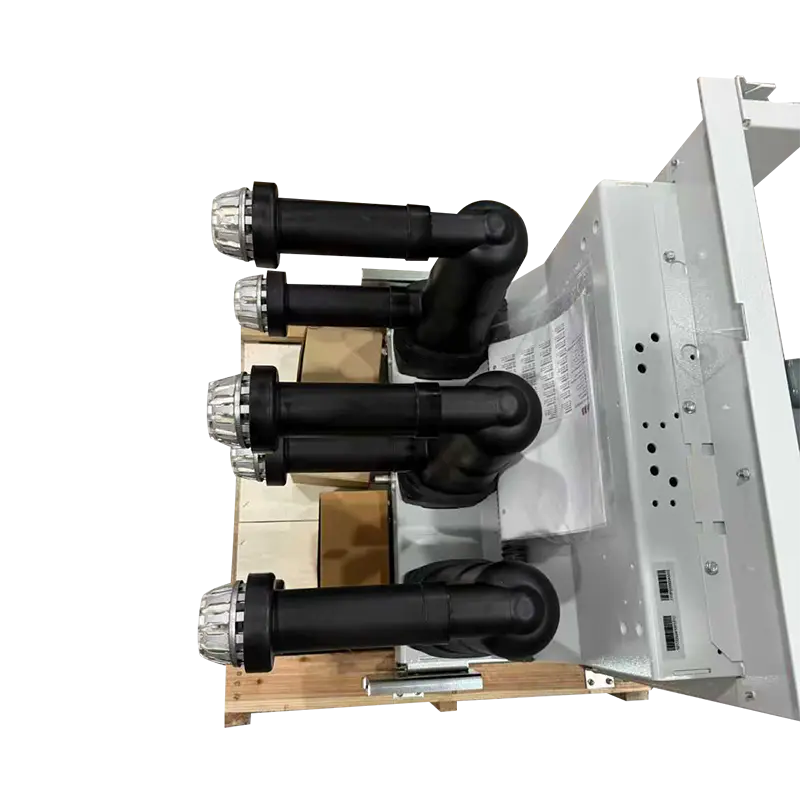

VD4 12kV Pemutus Litar Vakum Dalaman Voltan Sederhana, 630A–1250A

Penerangan:

Pemutus Litar Vakum (VCB) MINGTUO VD4 12kV ialah pemutus dalaman voltan sederhana yang direka untuk memberikan perlindungan dan kawalan tepat untuk sistem AC tiga fasa yang beroperasi pada 50Hz, dengan voltan terkadar dari 3.6kV hingga 12kV. Menyokong arus terkadar dari 630A hingga 1250A, pemutus ini sesuai untuk pemasangan suis dalaman di pencawang, kemudahan industri dan sistem pengagihan kuasa komersial. Menggunakan teknologi pencelah vakum termaju, ia memastikan gangguan kerosakan pantas, kebolehpercayaan operasi dan keselamatan jangka panjang.

Aplikasi:

Panel suis voltan sederhana dalaman

Loji industri yang memerlukan perlindungan MV yang boleh dipercayai

Infrastruktur komersial termasuk hospital, lapangan terbang dan pusat data

Sistem yang menuntut operasi yang kerap dan penyelesaian penyelenggaraan rendah

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

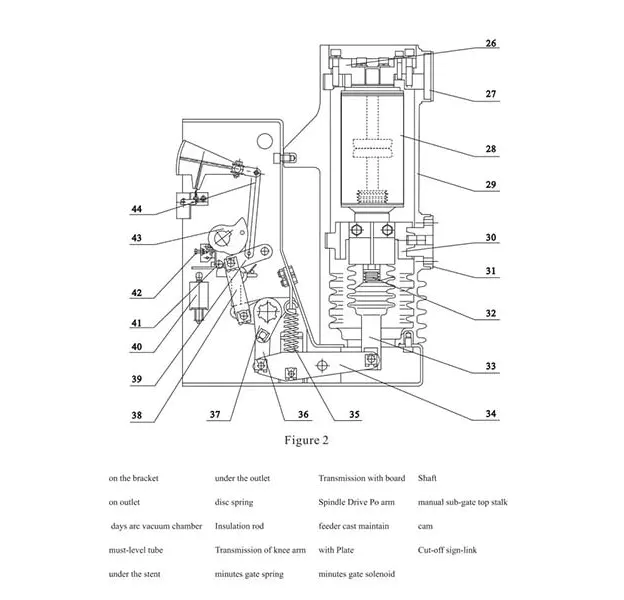

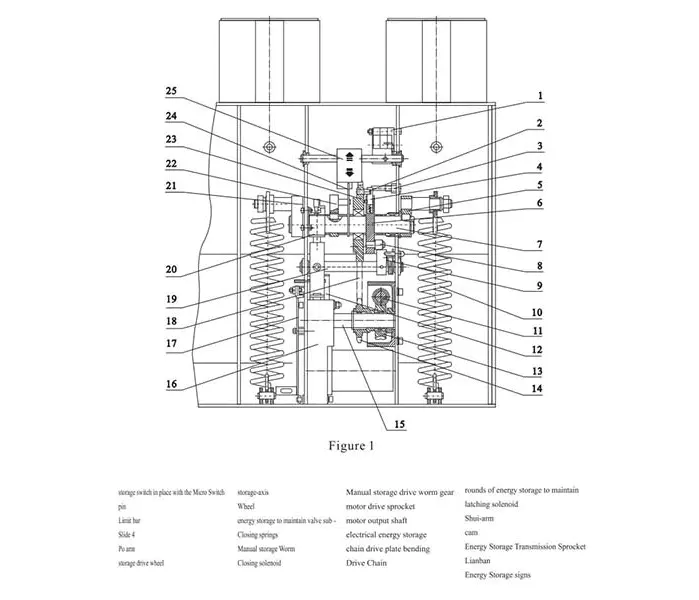

VCB Composition

Dalam keadaan biasa, sesentuh utama kekal tertutup untuk membolehkan aliran arus berterusan. Apabila mengesan lebihan arus atau litar pintas, mekanisme spring dengan cepat memisahkan kenalan, menghasilkan arka yang terkandung dalam pencelah vakum. Arka disejukkan dan dipadamkan, mengasingkan litar yang rosak dengan selamat dan mengelakkan kerosakan pada peralatan hiliran. Ini memastikan kebolehpercayaan operasi yang tinggi dan keperluan penyelenggaraan yang minimum.

Aksesori Produk

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact

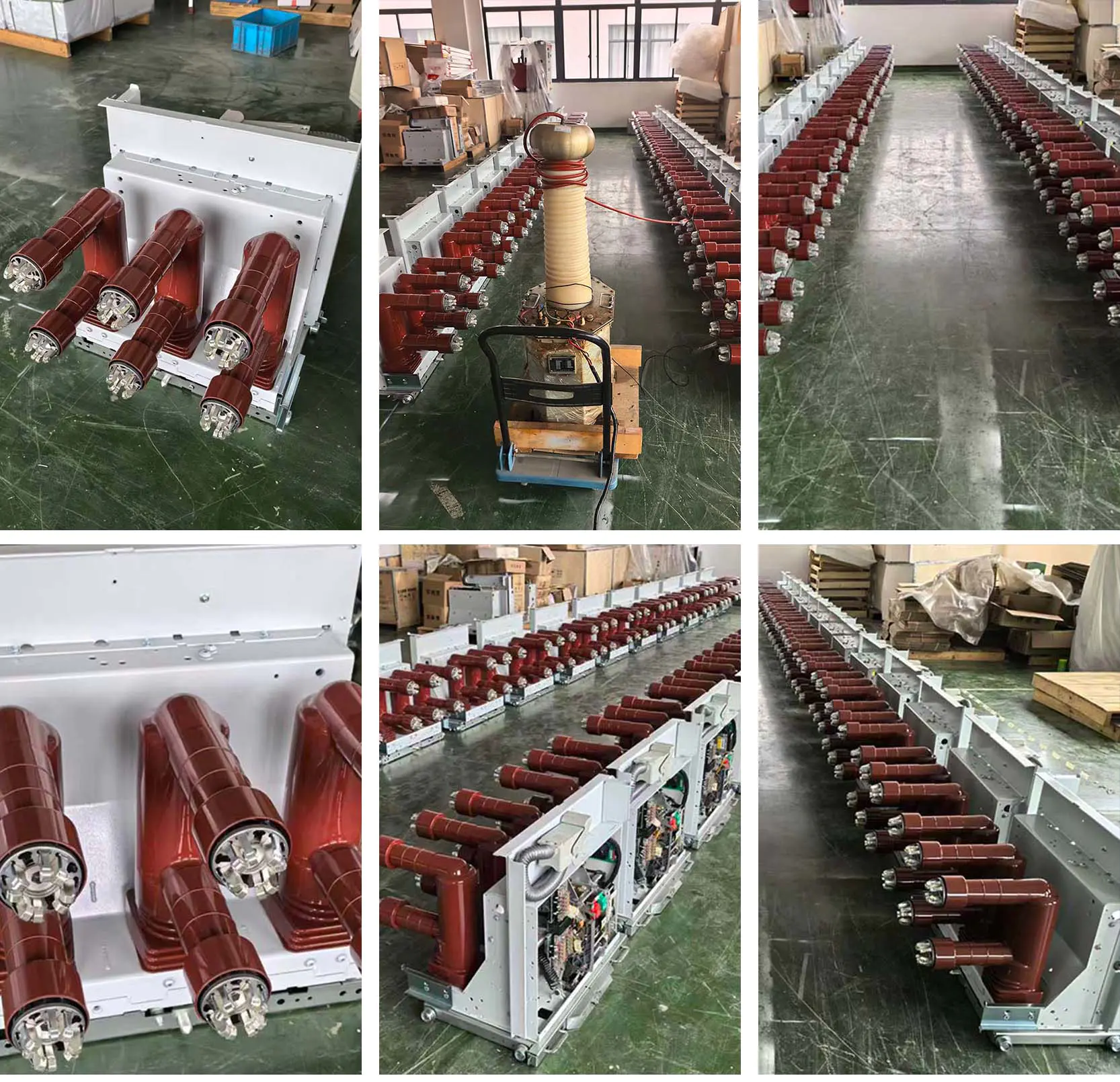

Main Product
Insulating Cylinder
Vaccum Tube

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

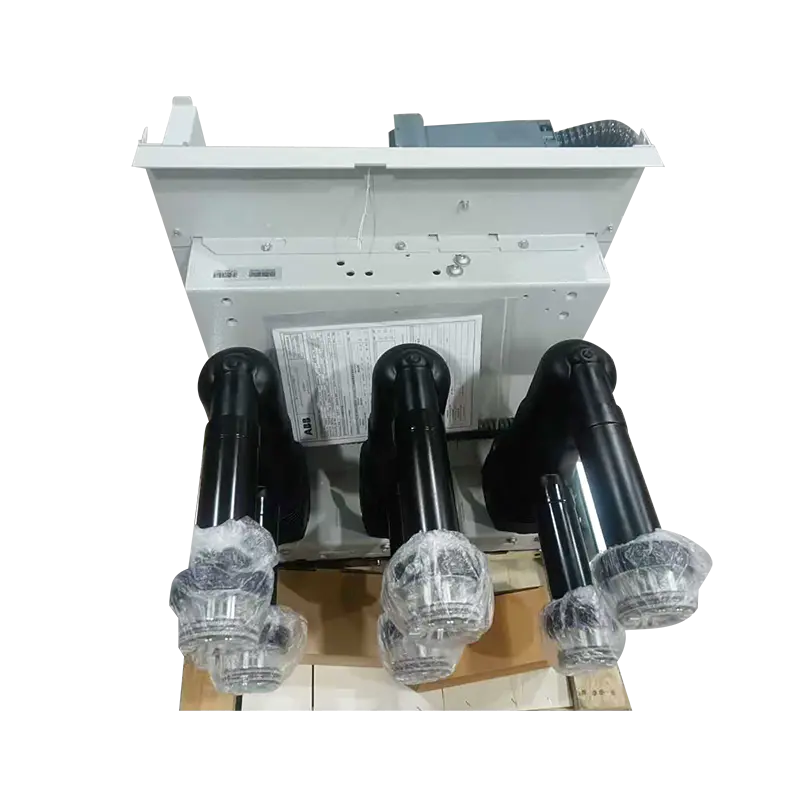

Untuk memastikan keselamatan pengangkutan, produk elektrik kami dieksport dalam peti kayu bertetulang. Peti tersebut menjalani rawatan haba dan mempunyai tanda ISPM-15, membolehkan pelepasan kastam dengan pantas. Reka bentuk asas yang dinaikkan memudahkan operasi forklift, manakala pengancing penyerap hentakan dalaman memastikan produk tiba dengan utuh. Semua peti luar dilabel dengan jelas dan mematuhi piawaian logistik antarabangsa.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Tidak	item	Unit	Kira nilai
1	Voltan terkadar	-	12 24 35
2	Voltan terkadar (short-term frequency tolerance 1min)	kV	42
3	Voltan terkadar tolerance lightning shocks peak	-	75
4	Kekerapan dinilai	Hz	50
5	Nilai semasa	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Arus litar terbuka pintas yang dinilai	kA	20/25, 31.5, 40
7	Voltan terkadar short tolerance	kA	20/25, 31.5, 40
8	Dinilaikan tempoh singkat	s	4
9	Nilai semasa peak tolerance	kA	50/63, 80, 100
10	Penarafan penutupan arus litar pintas	kA	50/63, 80, 100
11	Toleransi voltan frekuensi litar sekunder 1min)	V	2000
12	Kapasitor singleback yang diberi nilai menetapkan arus litar terbuka	A	630/400 (40kA 800/400)
13	Kapasitor berkadar menetapkan arus rapat	kA	12.5 (frekuensi tidak melebihi 1000Hz)
14	Masa brek putus (voltan terkadar)	ms	≤50
15	Masa penyuap (voltan terkadar)	ms	≤100
16	Kehidupan mekanikal	-	20000
17	Nilai semasa open circuit times (life)	Bertukar	20000
18	Litar terbuka arus litar pintas berkadar	-	50(40kA≤30)
19	Sentuhan dinamik dan statik membenarkan ketebalan haus	mm	3
20	Penyuap voltan operasi yang diberi nilai	-	-
21	Voltan terkadar break-brake operations	V	AC110/220 DC110/220
22	Voltan terkadar motor simpanan	-	-
23	Penarafan kuasa motor storan	W	70
24	Masa penyimpanan	s	≤10
25	Jarak buka kenalan	mm	11 ± 1
26	Super-trip	-	3.5 ± 0.5
27	Menutup masa lantunan kenalan	ms	≤240(A≤3)
28	Titik tiga fasa, ditutup pada peringkat seksual yang berbeza	-	≤2
29	Purata kelajuan get (pemisahan kenalan-6mm)	m/s	0.9–1.2
30	Purata kelajuan penutupan (6mm-penutupan kenalan)	m/s	0.5–0.8
31	Rintangan litar elektrik terkemuka	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Tekanan sentuhan penyuap penyentuh	N	2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA)
33	Urutan operasi yang dinilai	-	Mata - 0.3s - dan mata 180-an - dan -
