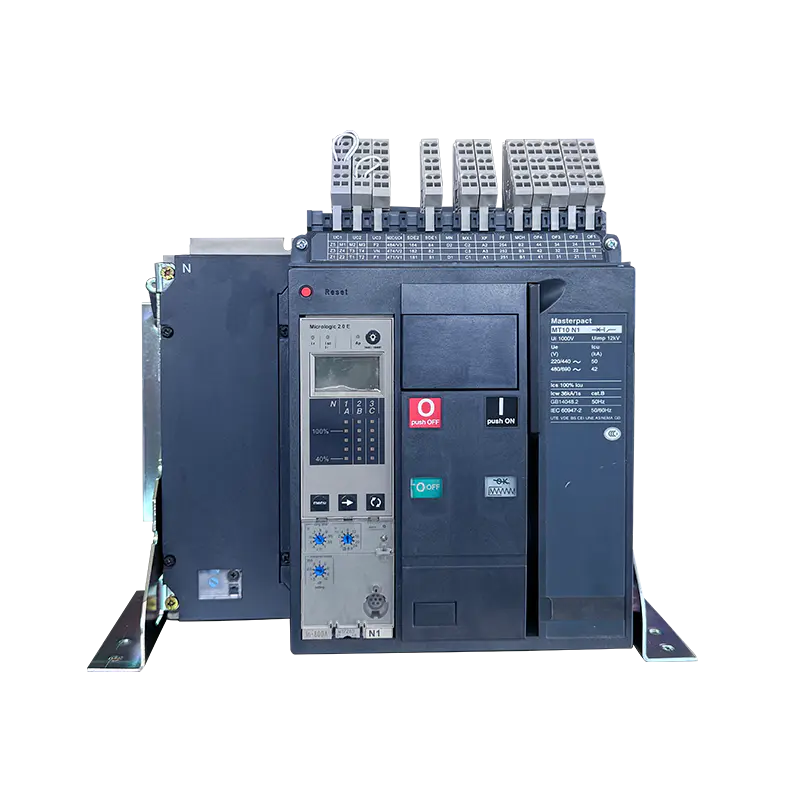

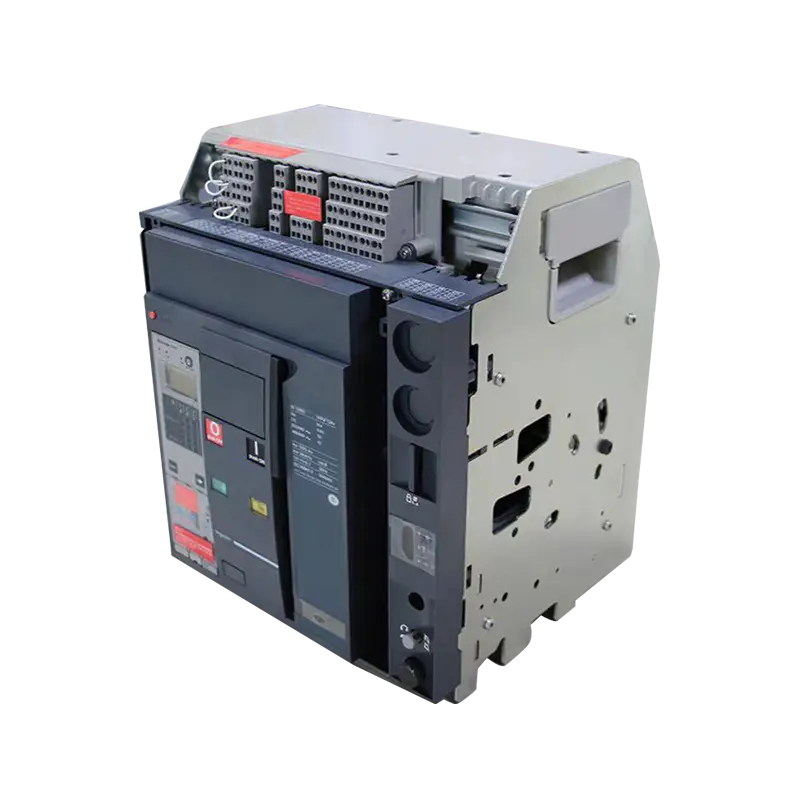

Borong Pemutus Litar Udara Berprestasi Tinggi 1600A–6300A, Jenis Tetap dan Cabutan
Rumah / Produk / Pemutus Litar Udara / Pemutus Litar Udara NT & NW / Pemutus Litar Udara Berprestasi Tinggi 1600A–6300A, Jenis Tetap dan Cabutan
- Mechanical Interlock for NTNW Series
- ACB Accessories and Assembly for NTNW Series
- Double Circuit Breakerswitching Cabinet
Pemutus litar udara (ACB) beroperasi dengan mengganggu aliran arus secara automatik apabila pengesanan beban lampau atau litar pintas. Dalam keadaan biasa, sesentuh utamanya kekal tertutup untuk membolehkan aliran arus tidak terhalang. Apabila arus lebih berterusan berlaku, unsur haba meledingkan daripada pengumpulan haba, mencetuskan mekanisme tersandung. Dalam kejadian litar pintas secara tiba-tiba, gegelung solenoid menghasilkan daya magnet serta-merta untuk mengaktifkan mekanisme tersandung. Tindakan ini memisahkan sesentuh utama dengan pantas, menghasilkan arka elektrik yang kuat yang segera diarahkan ke ruang pemadam arka. Di sana, arka dibelah, disejukkan dan dipadamkan, memutuskan litar dengan selamat dan mencegah kerosakan sistem.
Bekalan kuasa dwi merealisasikan saling mengunci mekanikal dan elektrik, bertukar antara dua talian bekalan kuasa. Apabila kuasa sesalur tersedia, pemutus litar kuasa sesalur ditutup, tetapi penjanaan kuasa tidak boleh ditutup. Apabila kuasa sesalur terputus, penjana menjana kuasa, dan pemutus litar talian penjanaan kuasa ditutup, tetapi kuasa sesalur tidak boleh ditutup. Hanya satu daripada dua punca kuasa boleh ditutup.
Aksesori Produk

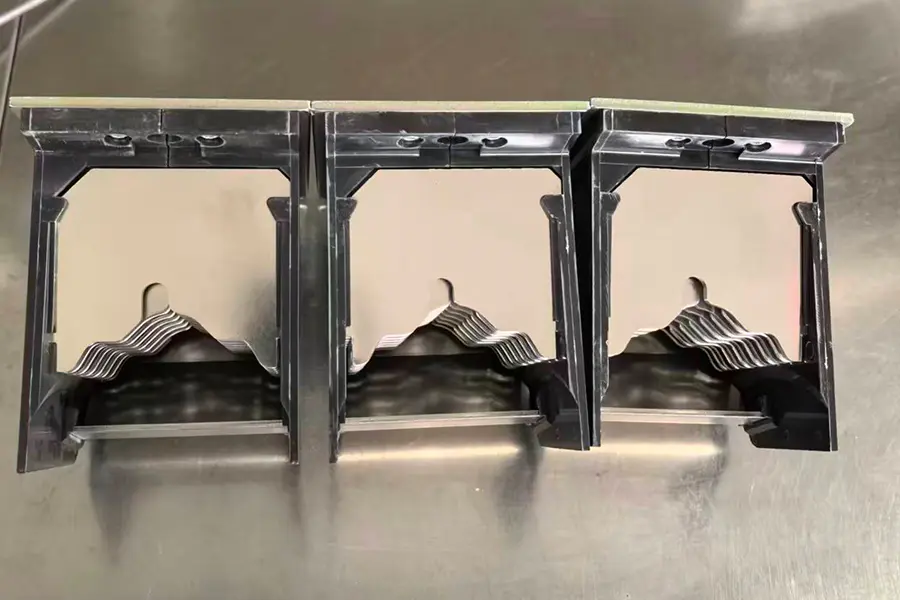

Arc Extinguisher

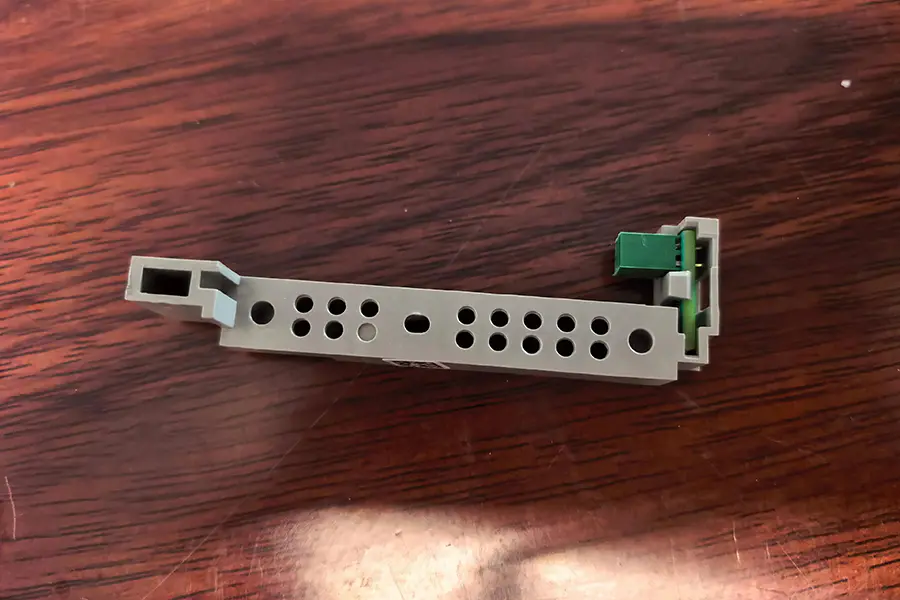

Sensor Plug

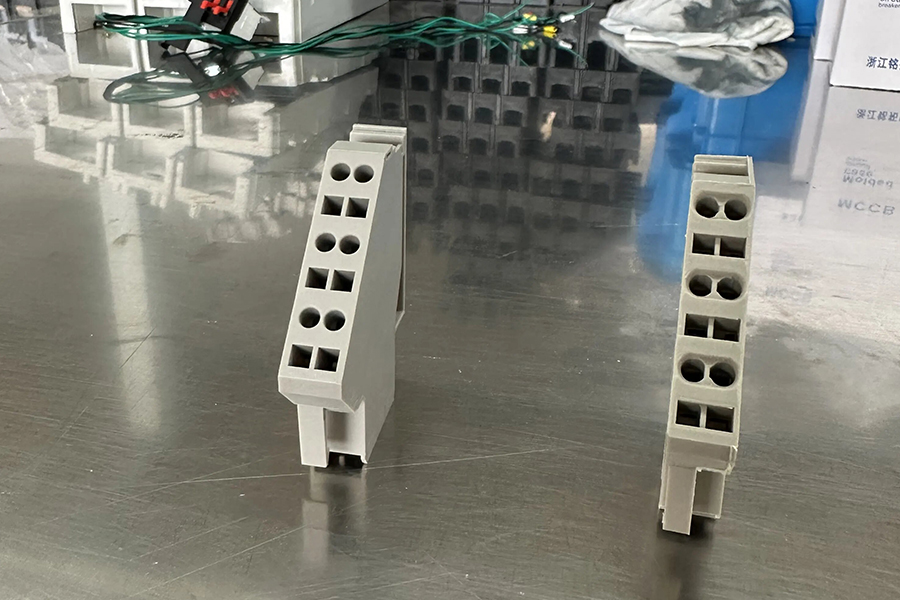

Pre-wired Terminal Block

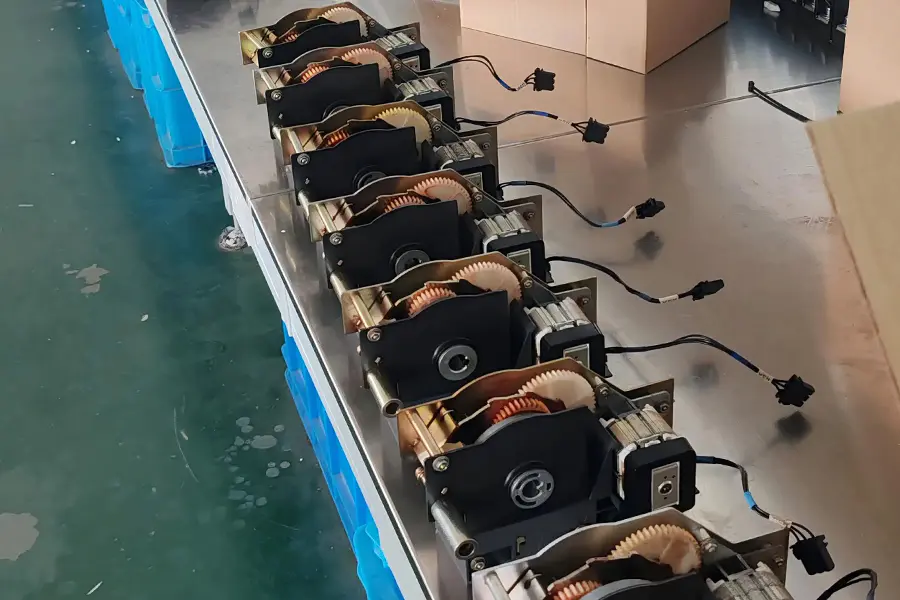

Motor

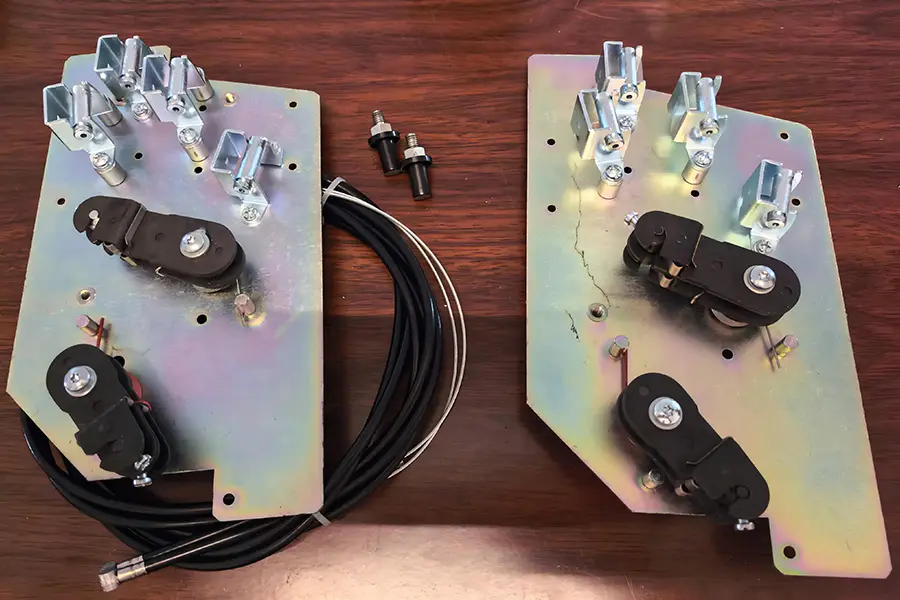

Mechanism interlocking

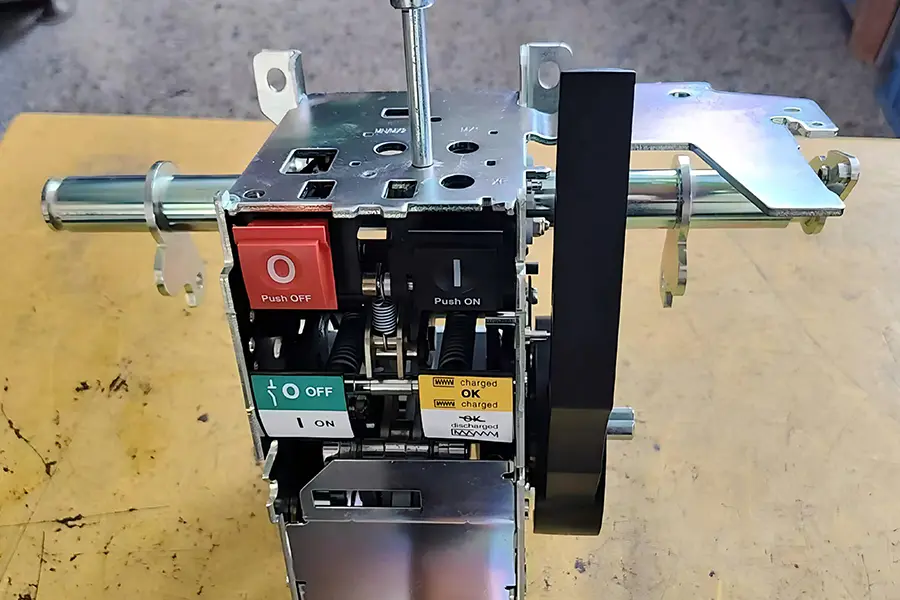

Machanism

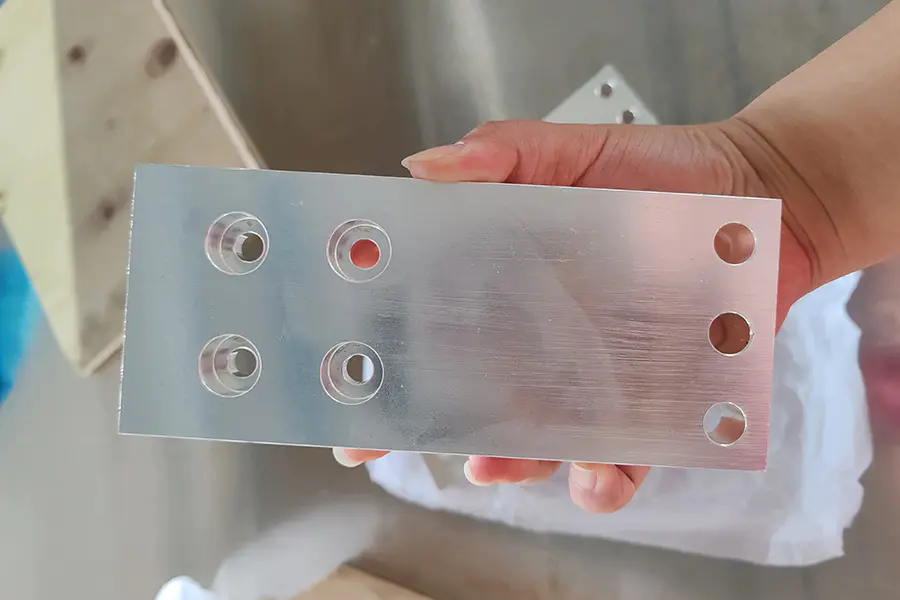

Copper Bar

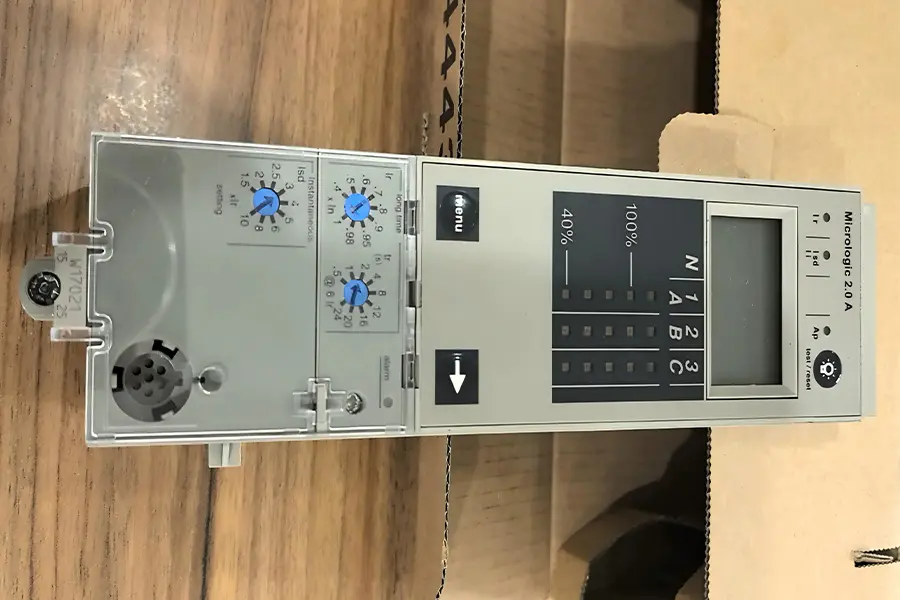

Control Unit Micrologic

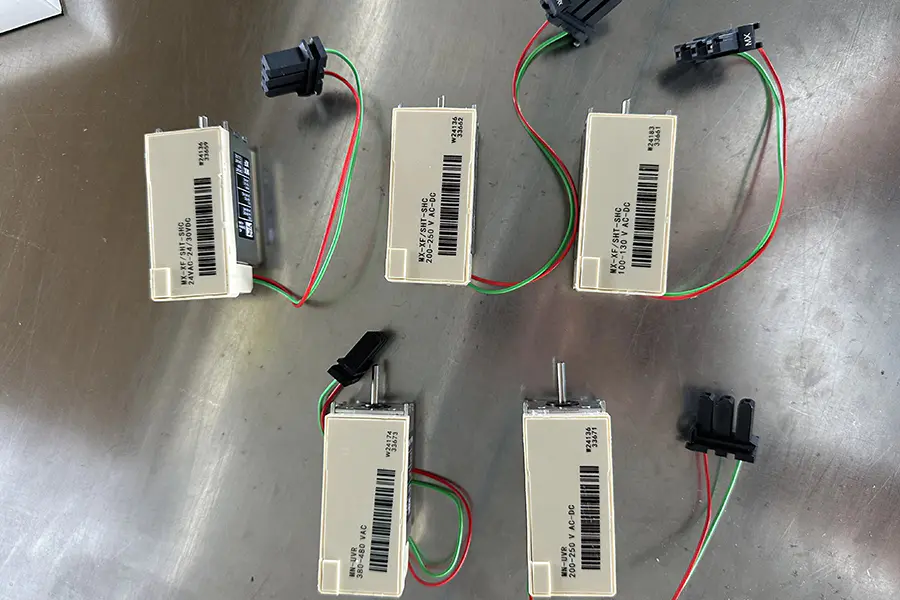

Coil

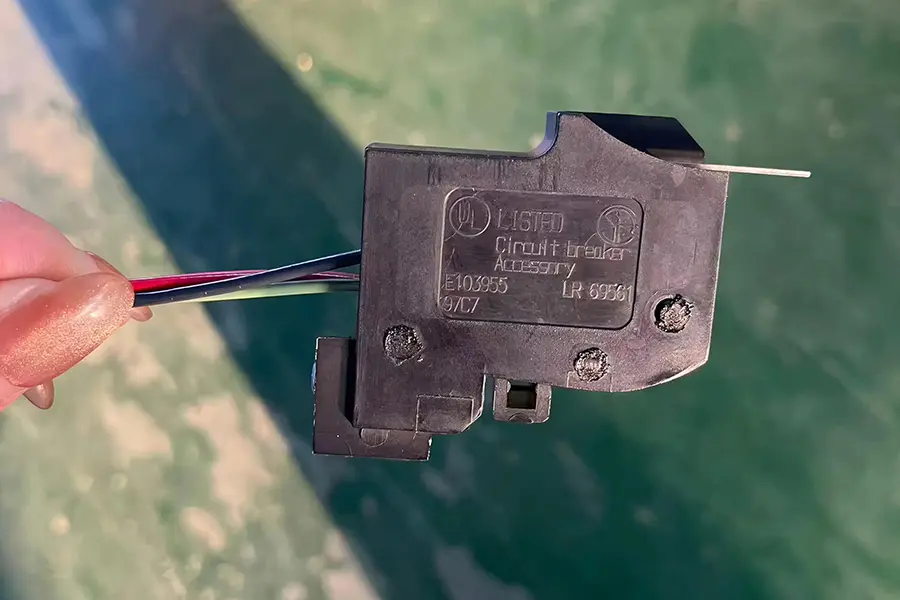

Auxiliary Contact

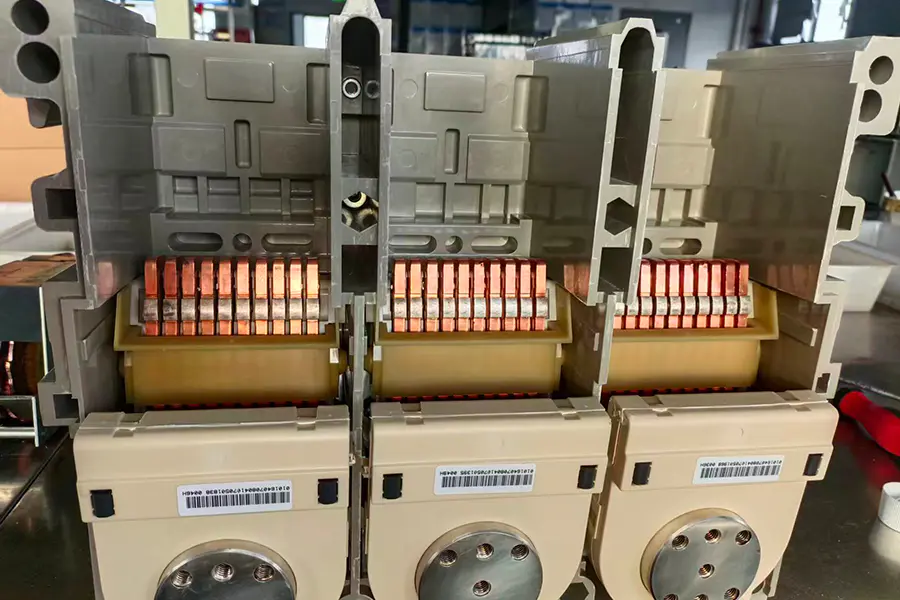

Moving Contact

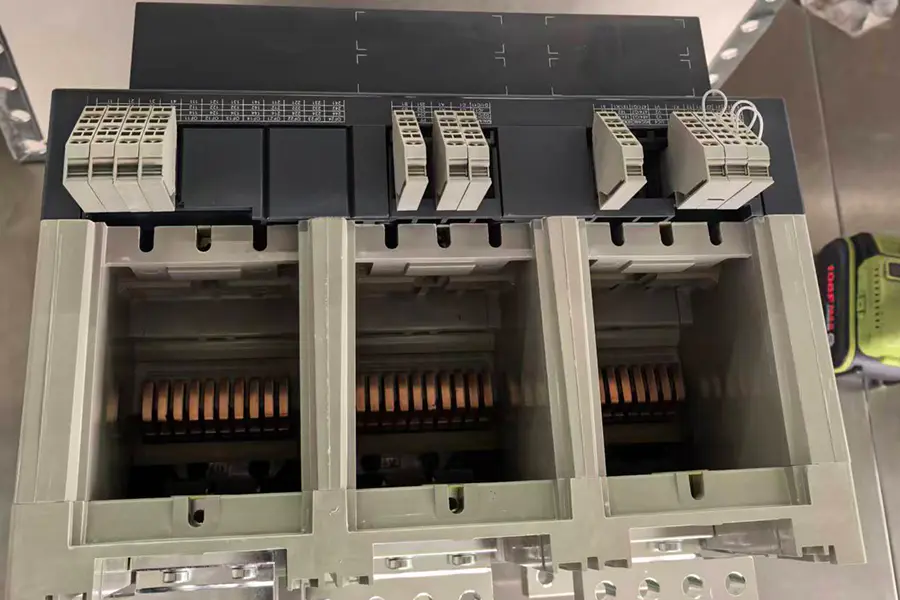

Main Body

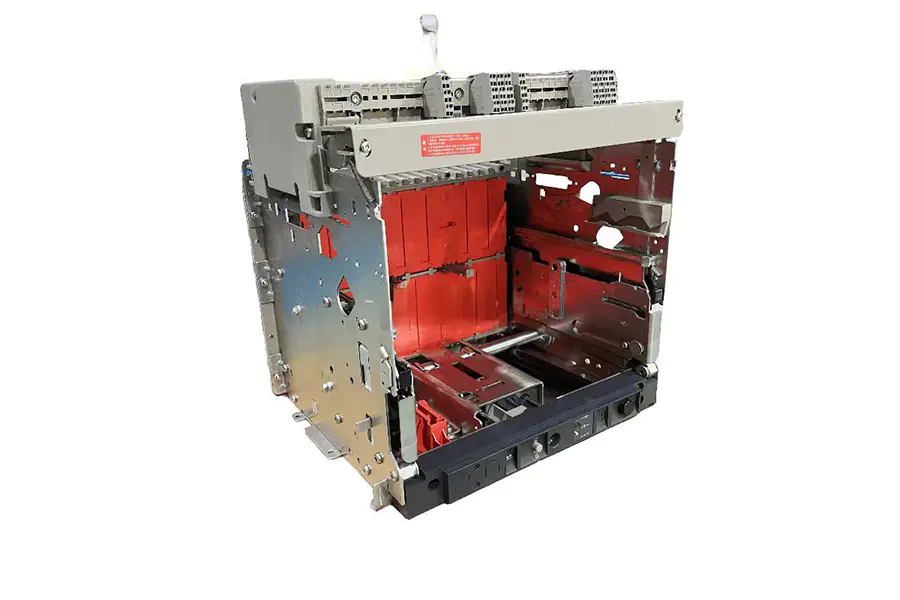

Drawerseat

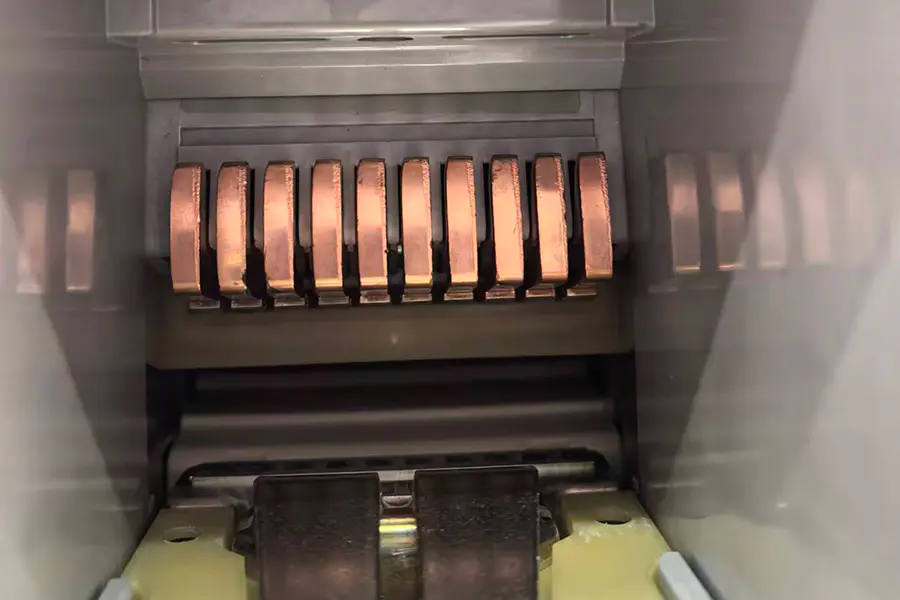

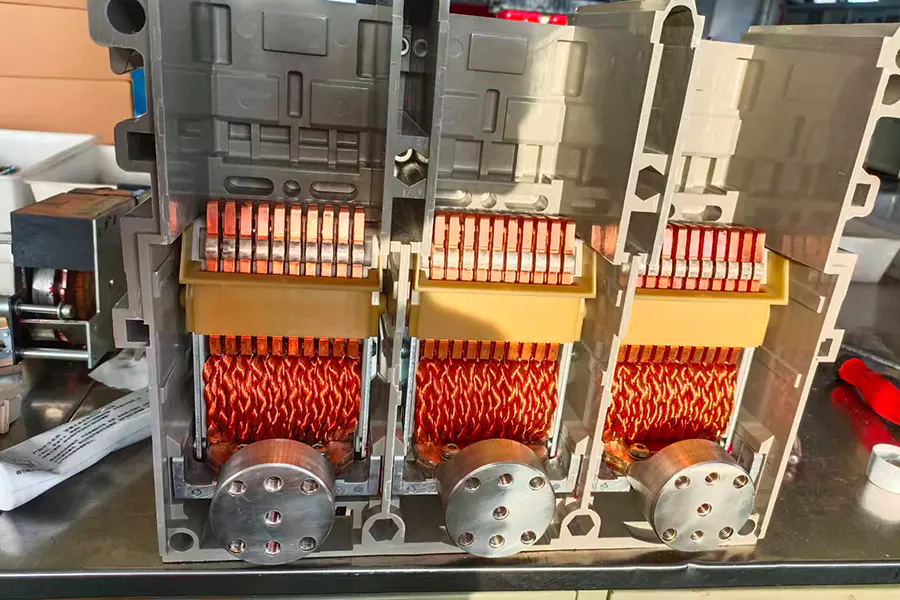

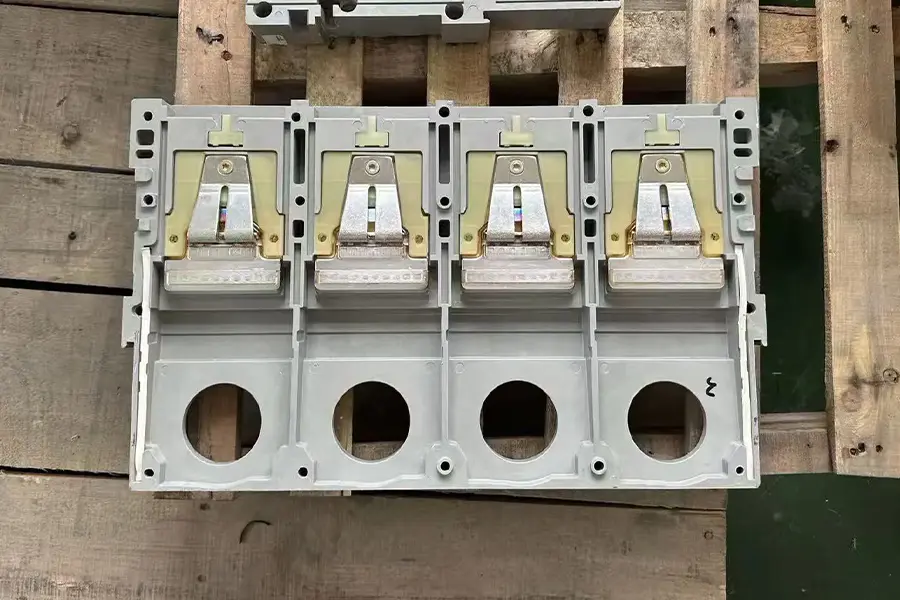

Contacts
Contacts
Contacts

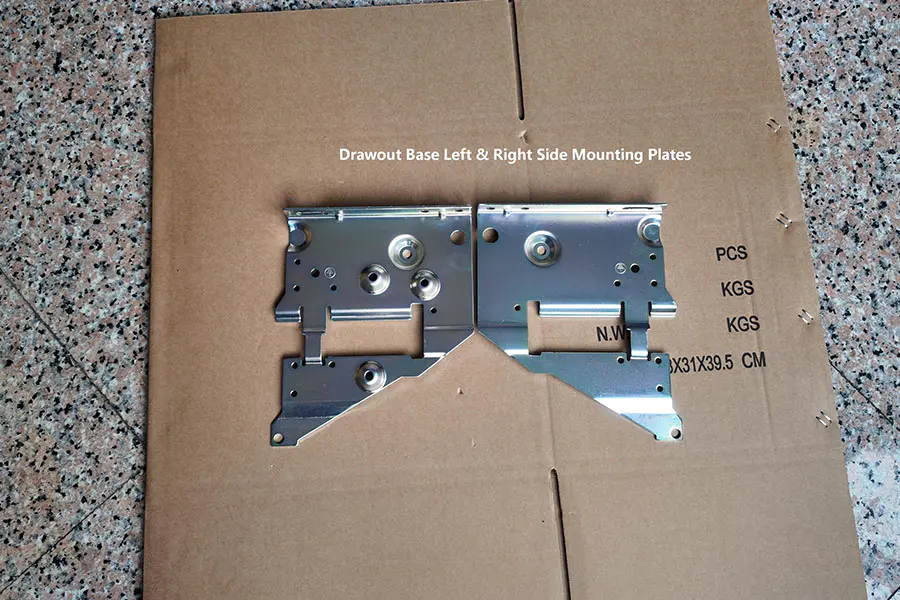

Drawout Base Left & Right Side Mounting Plates

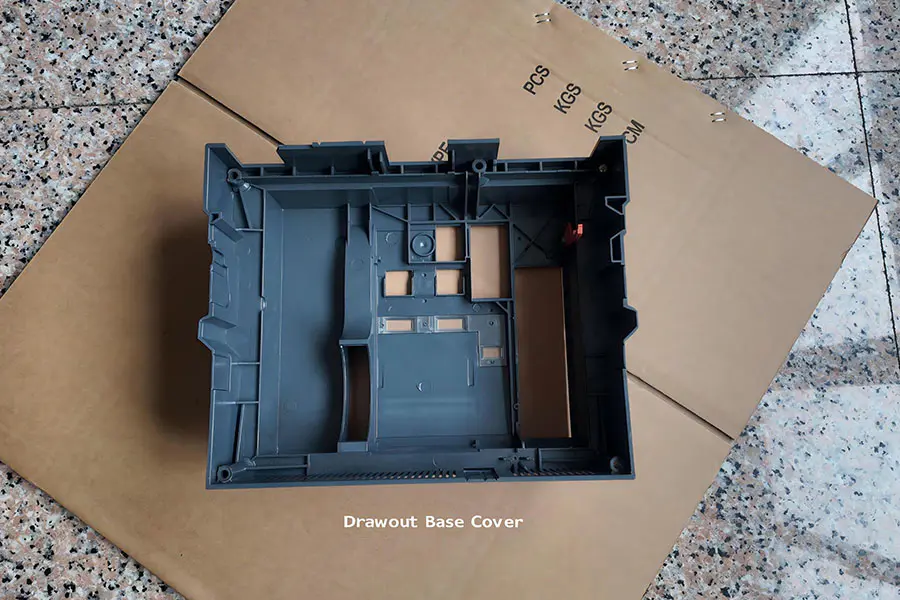

Drawout Base Cover

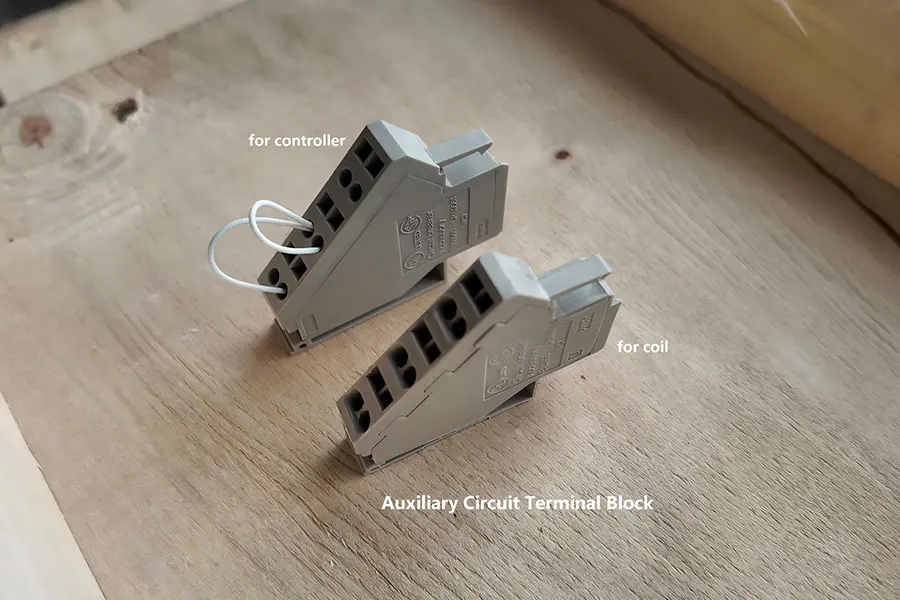

Auxiliary Circuit Terminal Block

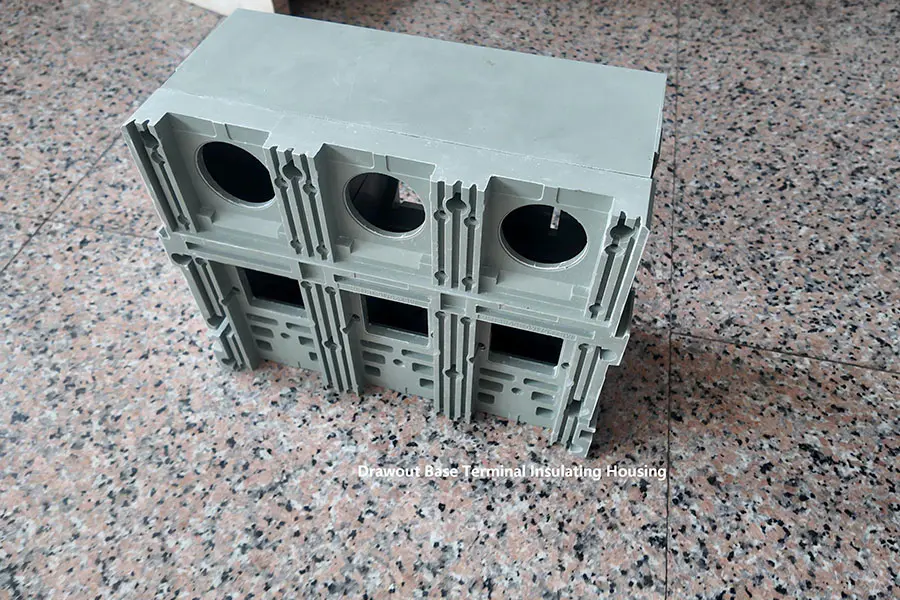

Drawout Base Terminal Insulating Housing

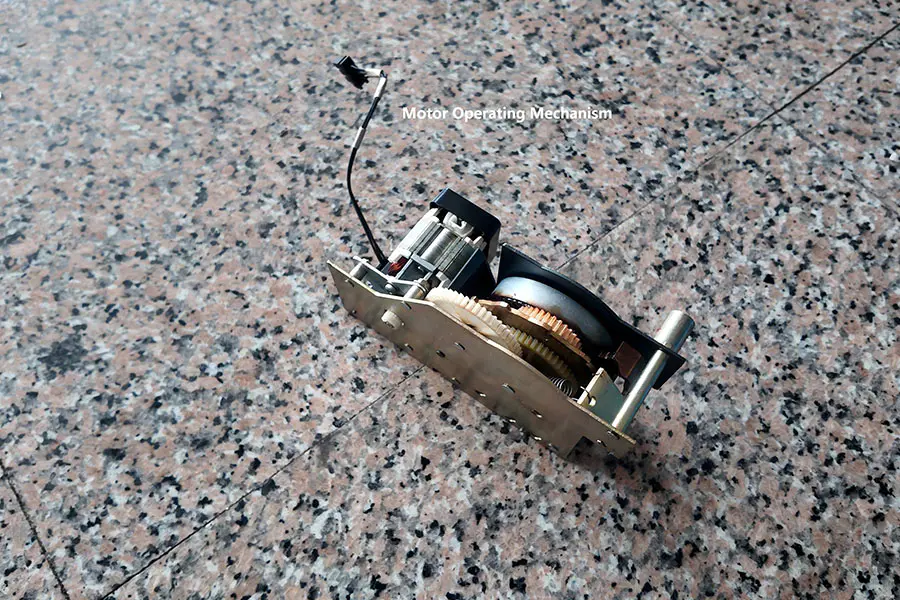

MotorOperatingMechanism

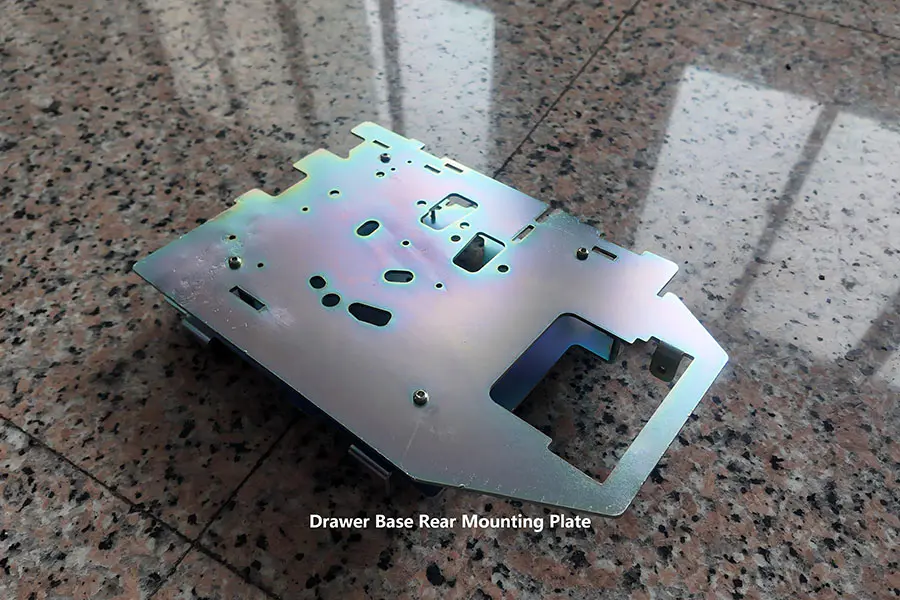

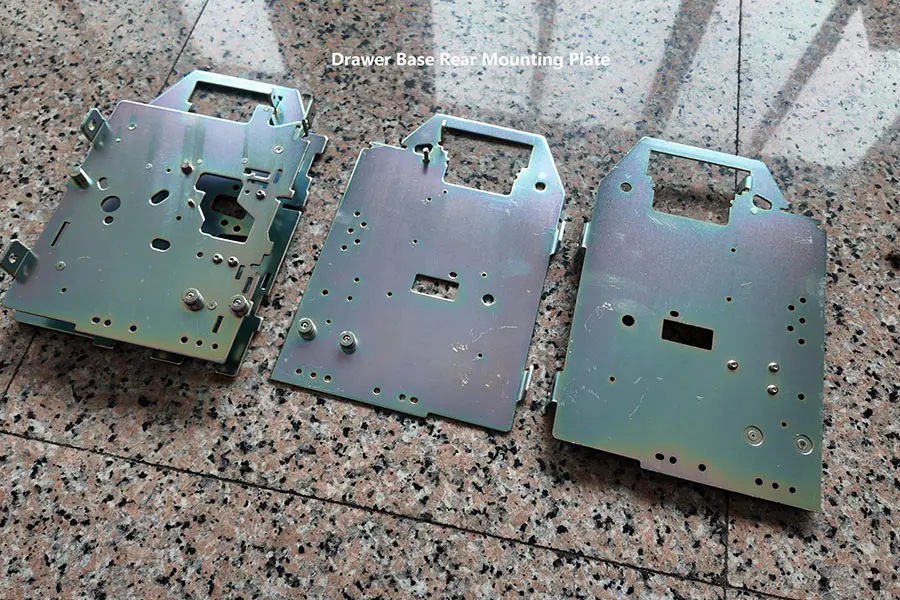

Drawer Base Rear Mounting Plate
Drawer Base Rear Mounting Plate

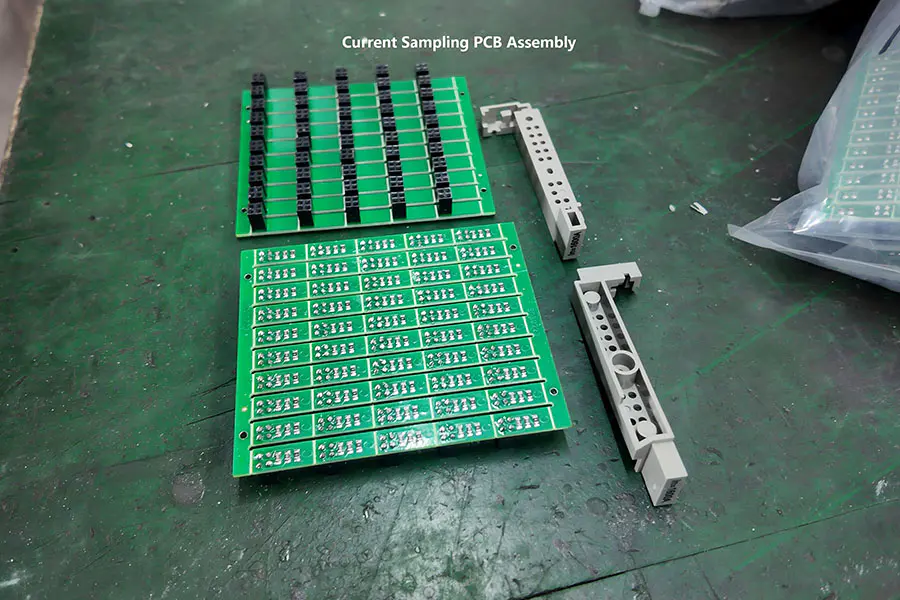

Current Sampling PCB Assembly

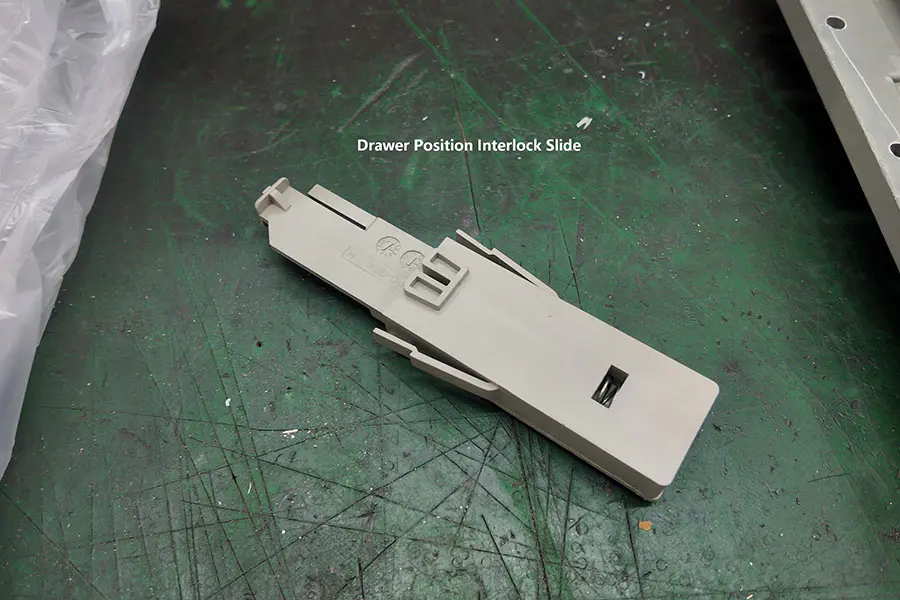

Drawer Position Interlock Slide

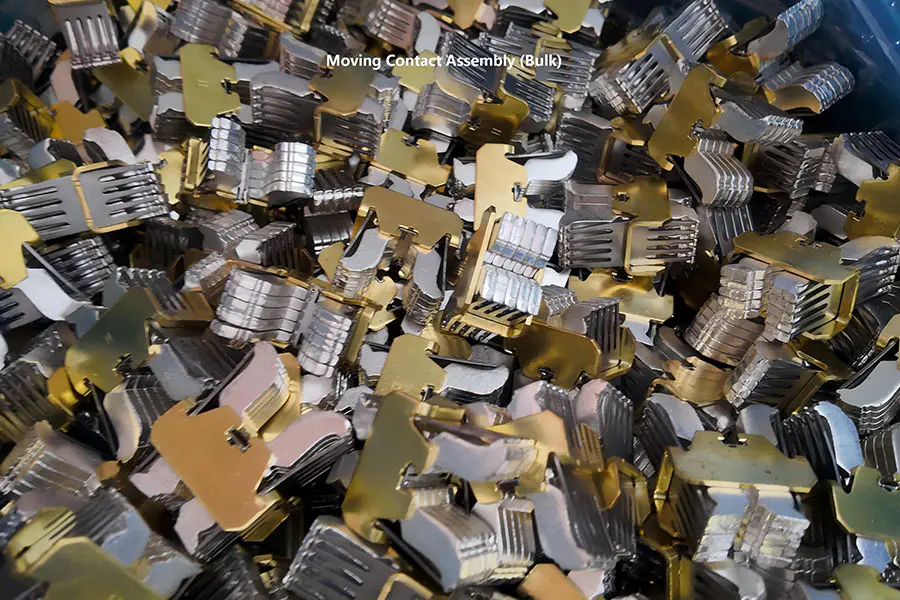

Moving Contact Assembly (Bulk)

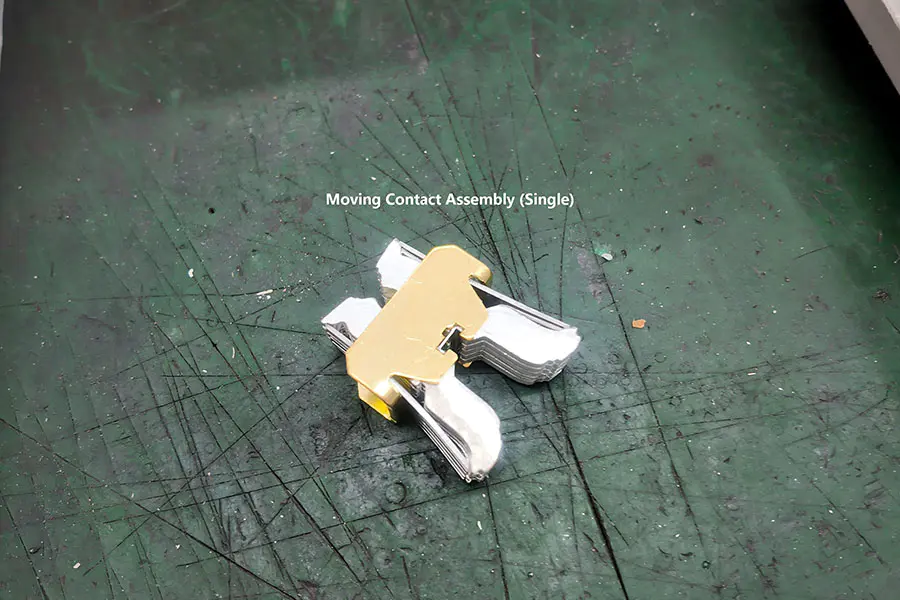

Moving Contact Assembly(Single)

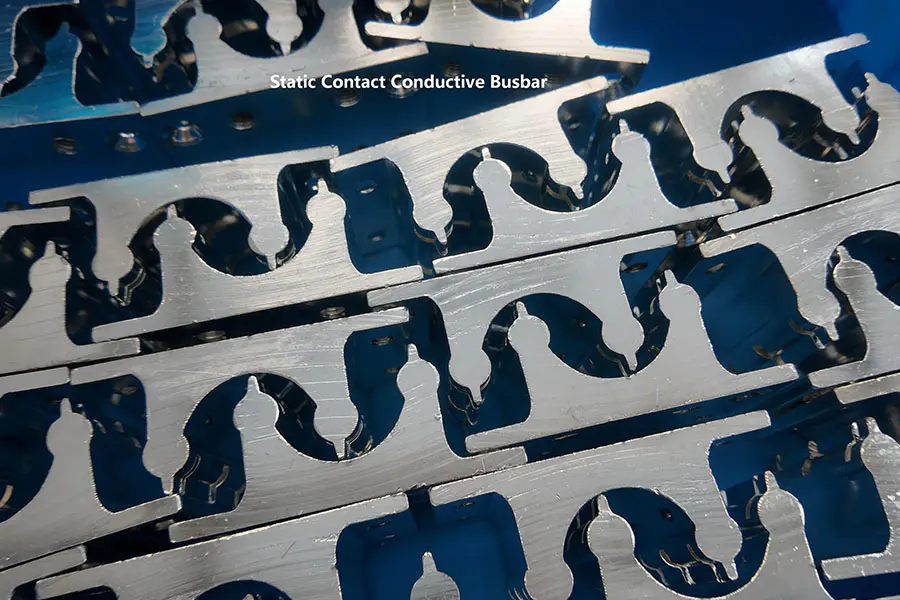

Static Contact Conductive Busbar

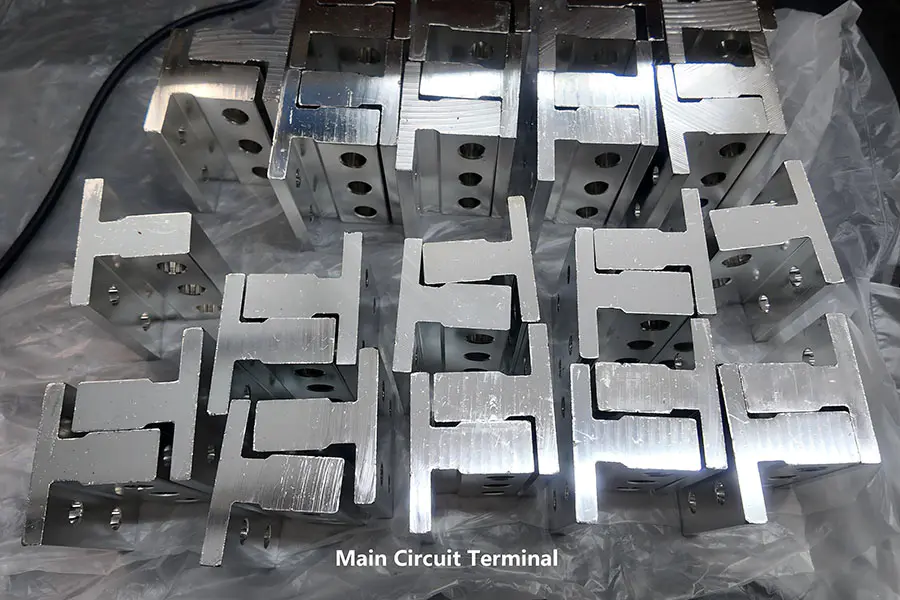

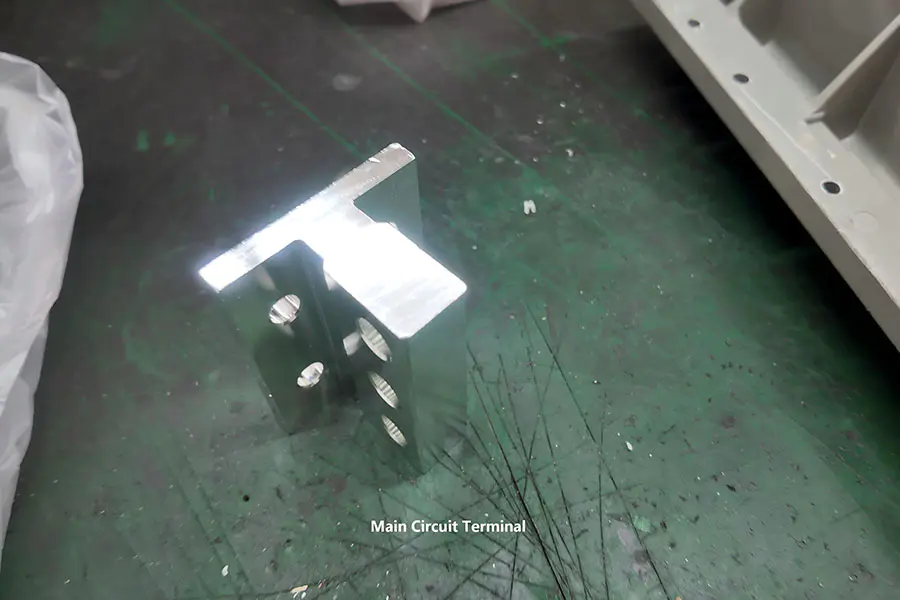

Main Circuit Terminal
Main Circuit Terminal

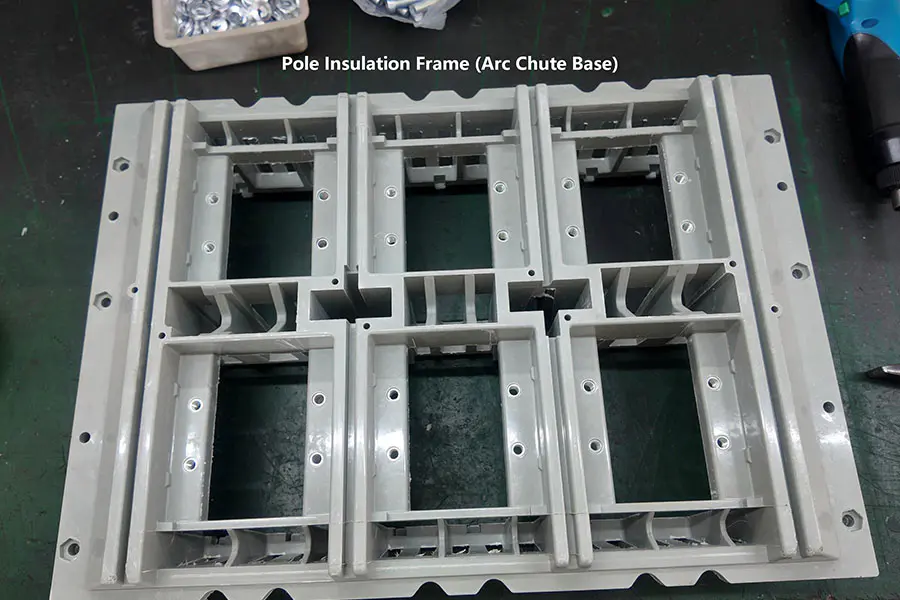

PPole Insulation Frame (Arc Chute Base)

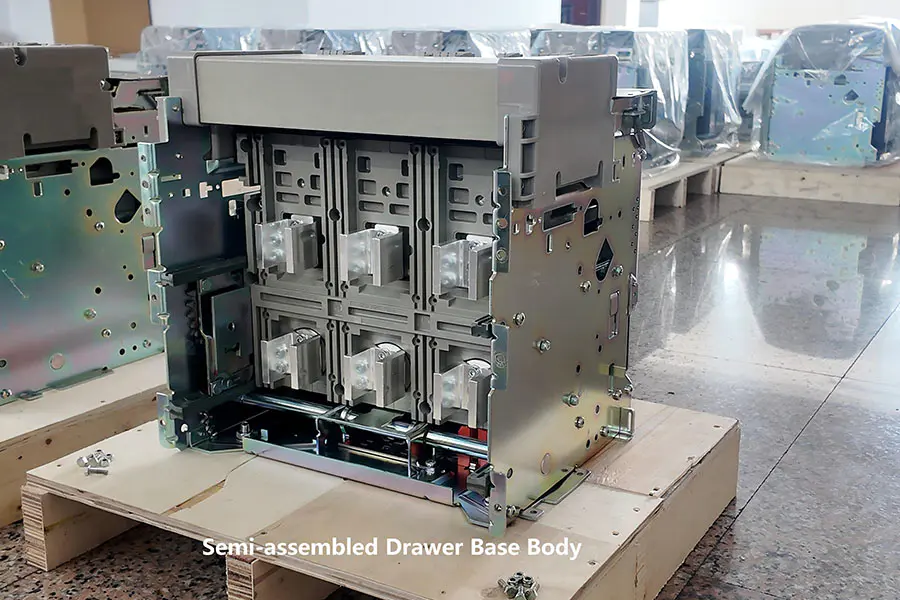

Semi-assembledDrawerBaseBody

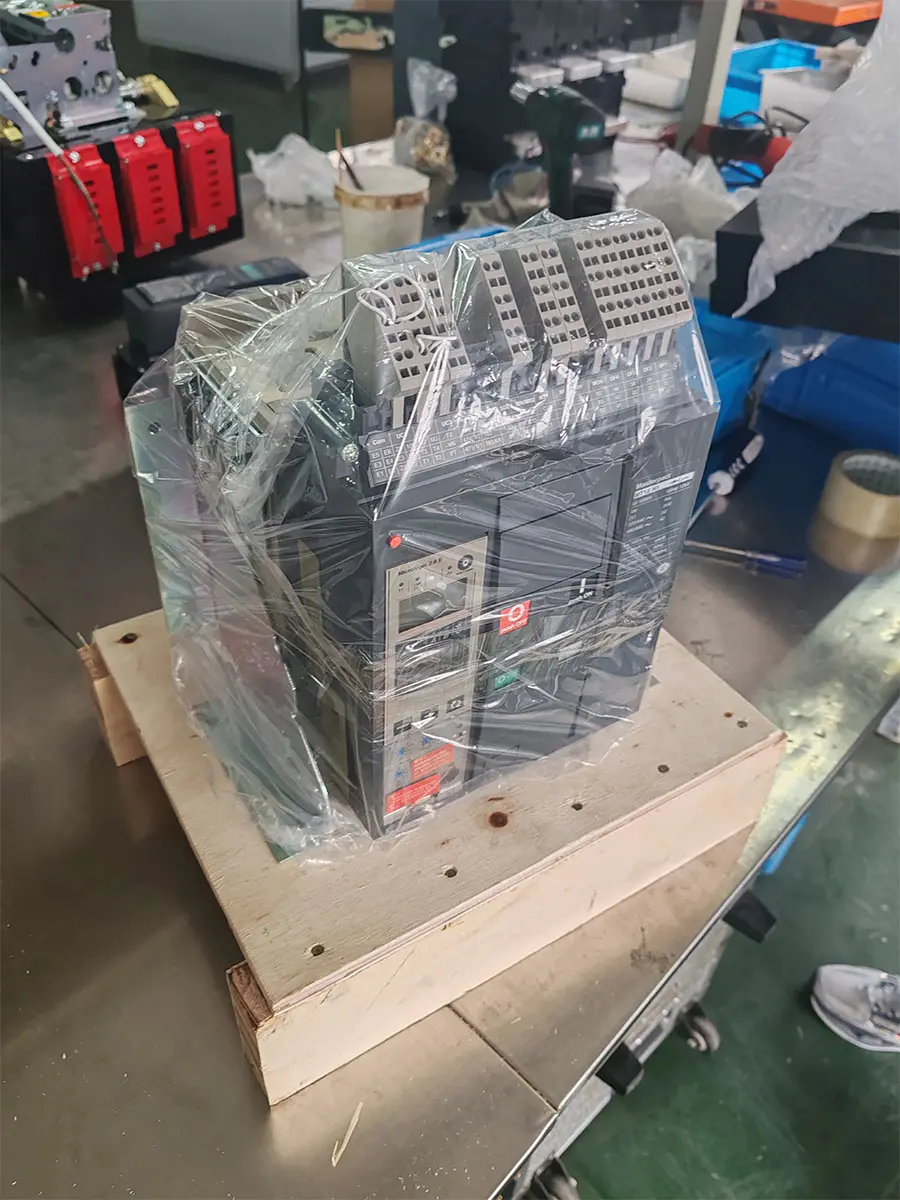

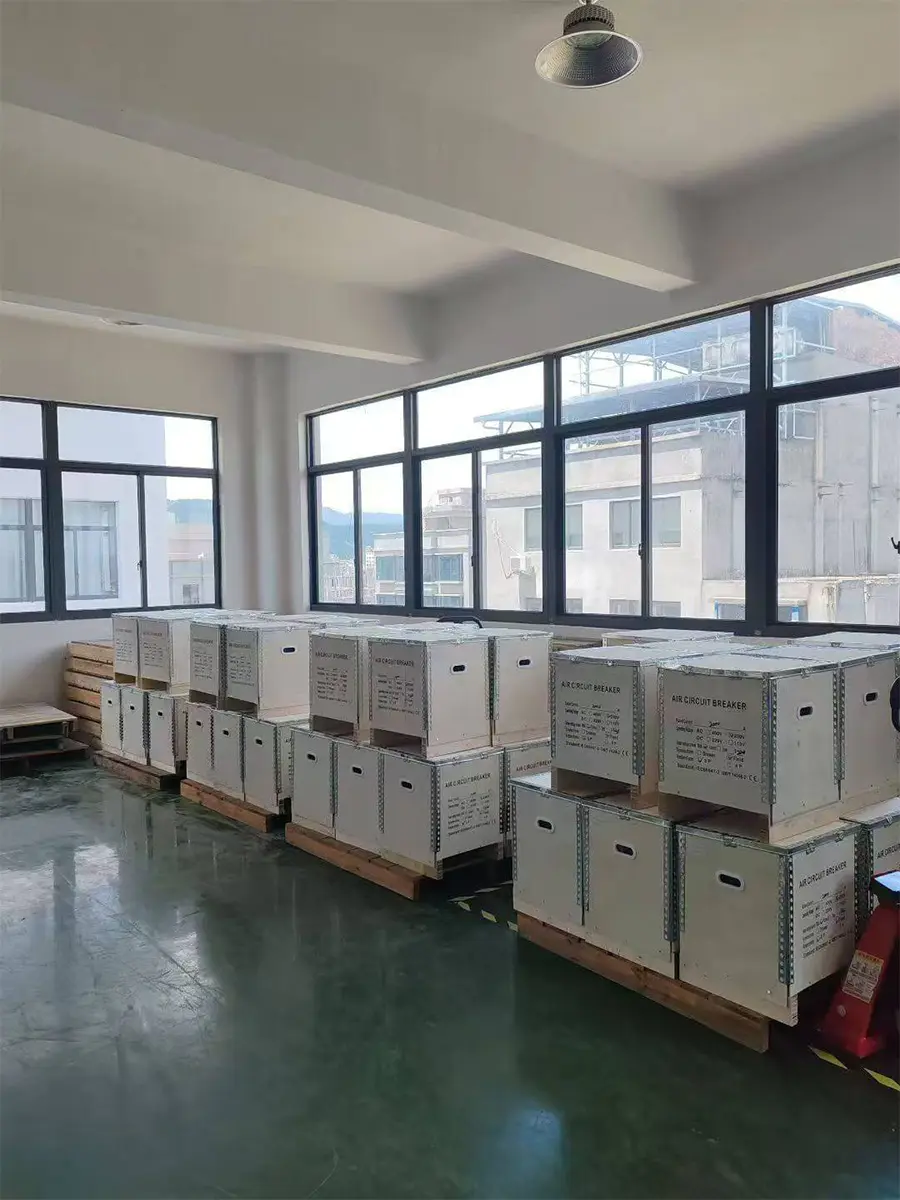

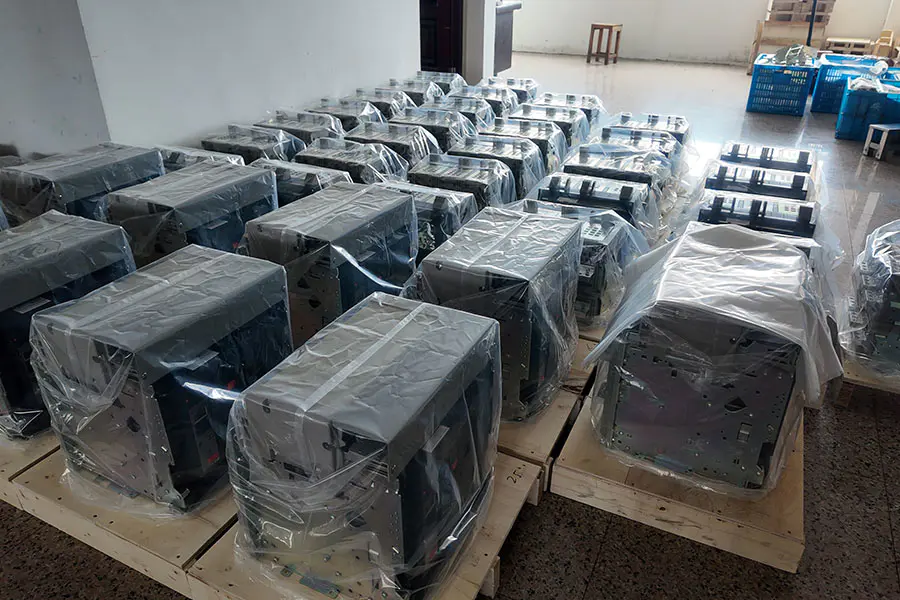

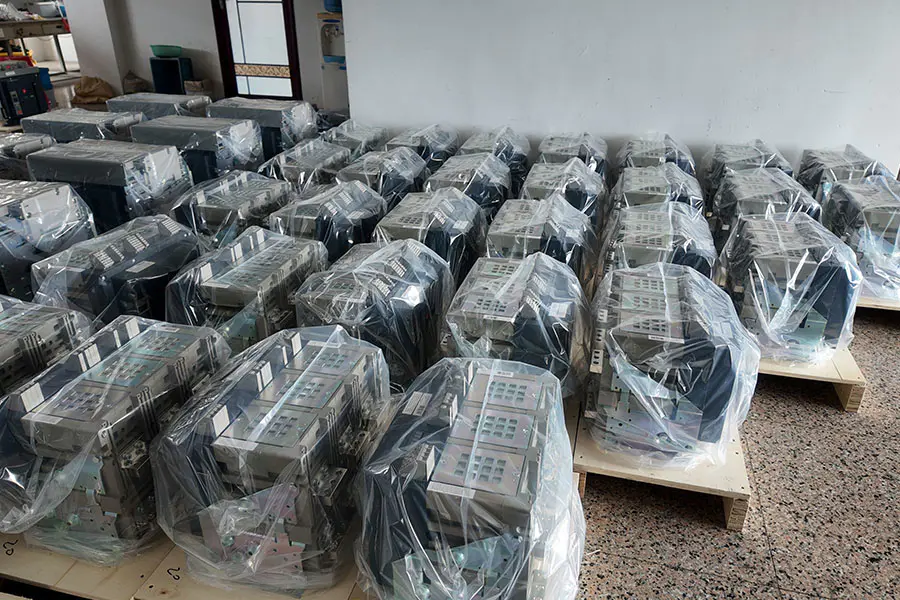

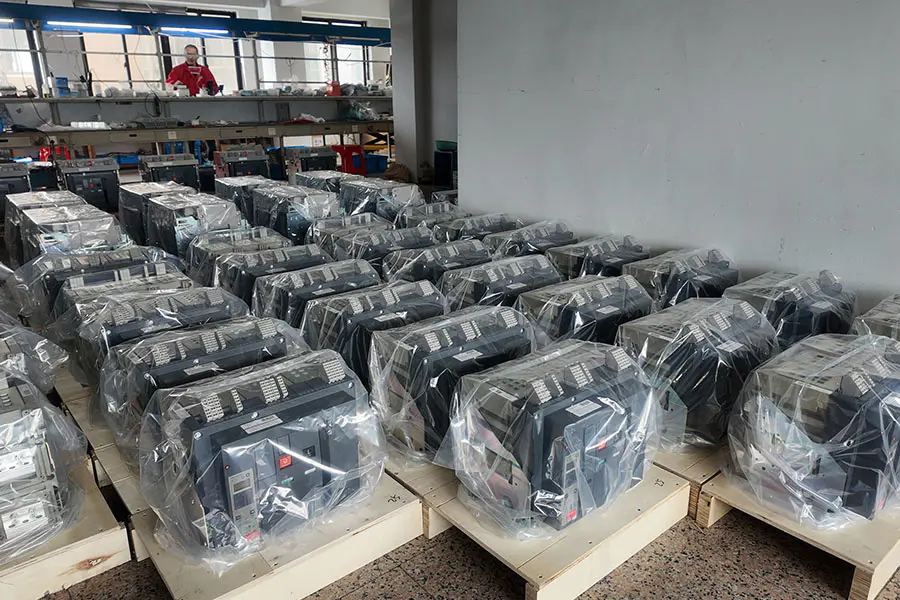

Untuk memastikan keselamatan pengangkutan, produk elektrik kami dieksport dalam peti kayu bertetulang. Peti tersebut menjalani rawatan haba dan mempunyai tanda ISPM-15, membolehkan pelepasan kastam dengan pantas. Reka bentuk asas yang dinaikkan memudahkan operasi forklift, manakala pengancing penyerap hentakan dalaman memastikan produk tiba dengan utuh. Semua peti luar dilabel dengan jelas dan mematuhi piawaian logistik antarabangsa.
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Application Scenario Footage
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| semasa | 630A-6300A |
| Bilangan tiang | 3P / 4P |
| Kapasiti Pecah | N1,N2,H1,H1B,H2,H3,L1 |
| taip | Tetap / Laci |
| Model | MTMT/MTNW/MTMVS |

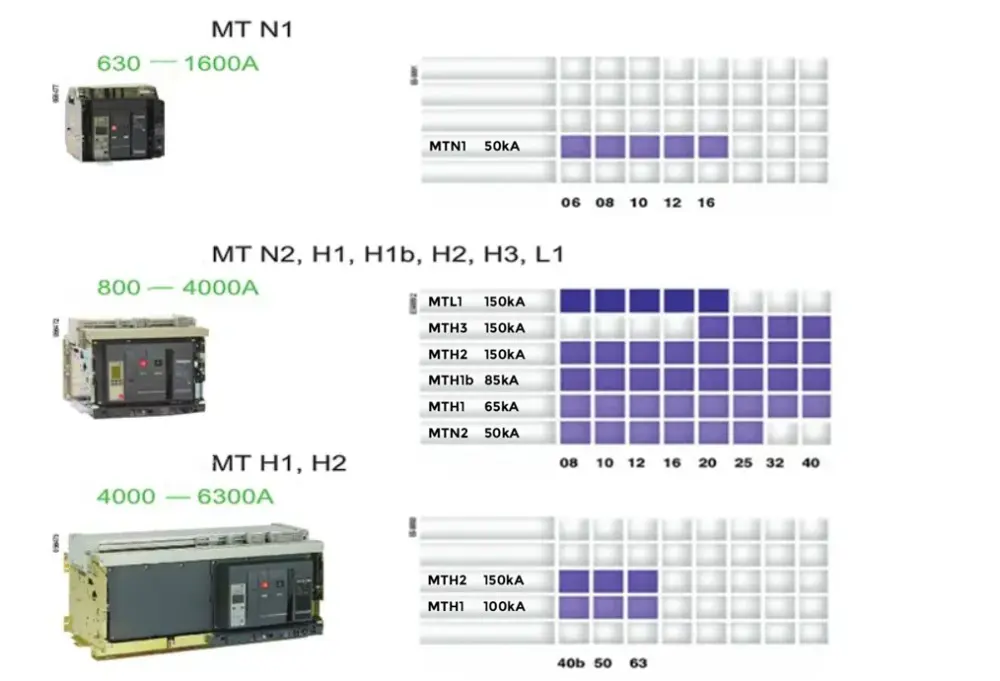

| Jenis Pemutus Litar M di tapak | MTMT | MTNW | ||||
| MTN1 | MTH1 | MTH2 | MTN1 | MTH1 | MTH2 | |
| M08 3P/4P | √ | √ | √ | √ | √ | √ |
| M10 3P/4P | √ | √ | √ | √ | √ | √ |
| M12 3P/4P | √ | √ | √ | √ | √ | √ |
| M16 3P/4P | √ | √ | √ | √ | √ | √ |
| M20 3P/4P | √ | √ | √ | √ | √ | √ |
| M25 3P/4P | √ | √ | √ | √ | √ | √ |
| M32 3P/4P | √ | √ | √ | |||
| Model NO. | MT12N1 |
| Medium pemadam arka | Udara |
| Struktur | ACB |
| taip | Pemutus Litar |
| Pensijilan | ISO9001-2000, CE, CCC |
| Berat Kasar Tunggal | 25.000kg |
| bahan | Tembaga Perak Plastik Standard Tinggi |
| Kekerapan Dinilai (Hz) | 50/60 |
| Perlindungan | IP30 |
| Gaya | Jenis Tetap |
| Pakej Pengangkutan | Kotak Kayu |
| Tanda dagangan | MINGTUO |
| Kod HS | 8536200000 |
| Kelajuan | Pemutus Litar Kelajuan Tinggi |
| Pemasangan | tetap |
| Nombor Tiang | 3atau4 |
| Fungsi | Pemutus Litar Konvensional, Perlindungan Kegagalan Pemutus Litar, Perlindungan Arus Lebih, OVP(Perlindungan Voltan Terlebih) |
| Menjual Unit | Item Tunggal |
| Saiz Pakej Tunggal | 27X32X40 Cm |
| Voltan Ternilai | AC400V |
| Nama produk | Pemutus Litar Udara Acb |
| tiang | 3p/4p |
| Sijil | IEC CE CCC |
| Spesifikasi | disesuaikan |
| asal usul | Zhejiang, China |
| Kapasiti Pengeluaran | 300 |
| Saiz Pakej | 27.00sm * 32.00sm * 40.00sm |
| Berat Kasar Pakej | 26.000kg |
