Gambaran Keseluruhan Produk
Kabinet bertebat gas mesra alam ialah peralatan pengagihan kuasa bebas SF₆ dalaman & luaran bersepadu baharu yang dibangunkan secara bebas oleh Mintuo Electric. Ia meninggalkan gas rumah hijau sulfur heksafluorida tradisional dan menggunakan udara kering atau nitrogen sebagai medium penebat dan pemadam arka mesra alam. Pemutus voltan tinggi, suis pembumian, pemutus litar vakum, CT/PT dan unit pengukuran & kawalan sekunder semuanya disepadukan ke dalam tangki gas bertutup.
Peralatan ini menyokong kedua-dua bekalan kuasa rangkaian gelang dan mod bekalan kuasa tunggal terminal. Ia digunakan secara meluas dalam pengubahsuaian grid kuasa bandar, komuniti kediaman, plaza komersial, stesen janakuasa simpanan tenaga PV, taman perindustrian dan projek bekalan kuasa pembinaan sementara. Ia berfungsi sebagai pengganti mesra alam rendah karbon untuk kabinet bertebat gas SF₆ tradisional, transformer dipasang pad Amerika dan pencawang pasang siap Eropah.
Kelebihan Produk Teras
3.1 Sifar Pelepasan Gas Rumah Hijau, Karbon Rendah & Mesra Alam
Tangki gas tertutup menggunakan udara kering atau nitrogen ketulenan tinggi sebagai medium penebat dan pemadam arka tanpa gas rumah hijau SF₆ atau bahan berbahaya yang mengandungi fluorin, dengan potensi pemanasan global hampir sifar. Ia mematuhi dasar dwi-karbon nasional dan piawaian pembidaan grid kuasa hijau. Medium penebat boleh dihabiskan secara langsung dan dikitar semula selepas penyahtauliahan peralatan, mengurangkan kos pelupusan sisa berbahaya dan merealisasikan operasi karbon rendah kitaran hayat penuh.
3.2 Tangki Gas Bersepadu Bersepadu, Kawasan Kecil yang Diduduki
Semua komponen voltan tinggi utama disepadukan di dalam tangki gas keluli tahan karat yang tertutup. Saiz kabinet keseluruhan adalah jauh lebih kecil daripada pencawang kotak Eropah dan suis penebat udara tradisional dengan kapasiti yang sama. Reka bentuk modular bersepadu sangat mengurangkan kos asas sivil, memudahkan pengangkutan laut & darat serta membolehkan pemasangan dan penentududukan di tapak dengan pantas.
3.3 Struktur Selamat Bertebat Sepenuhnya, Penyelenggaraan Rendah
Semua bahagian voltan tinggi hidup dimasukkan ke dalam tangki gas tertutup logam tanpa komponen hidup terdedah. Reka bentuk penebat tertutup sepenuhnya memastikan elektrifikasi sifar pada permukaan kabinet untuk operasi sentuhan yang selamat. Litar pembumian bebas dan interlock berbilang mekanikal (penutupan/pembumian/sambungan pintu kabinet) mengelakkan kemalangan renjatan elektrik yang disebabkan oleh salah operasi.
Tangki gas tertutup mengasingkan lembapan, habuk dan pemeluwapan untuk mengelakkan pengoksidaan sederhana penebat dan penuaan, menyokong operasi tanpa penyelenggaraan jangka panjang di bawah keadaan kerja biasa. Transformer palam masuk standard dan terminal sekunder membenarkan penggantian cepat komponen yang rosak tanpa membuka tangki gas utama.
3.4 Kabinet Luar Anti-karat, Boleh Disesuaikan dengan Persekitaran Yang Keras
Kabinet diperbuat daripada kepingan keluli tergelek sejuk yang tebal dengan salutan penyemburan elektrostatik anti karat khas luar, tahan hujan, pasir, kelembapan tinggi dan suhu melampau. Reka bentuk atas bercerun mempercepatkan saliran air hujan, dan pintu kabinet berbilang kedap dengan perlindungan berkadar IP menyesuaikan diri dengan kawasan selatan hujan, kawasan utara yang sejuk dan persekitaran kabus garam pantai.
3.5 Petak Voltan Rendah Boleh Disesuaikan & Pengembangan Pintar
Petak voltan rendah diprapasang dengan rel pelekap yang banyak, menyokong pemutus litar kotak acuan pilihan, meter kuasa pelbagai fungsi, suis pemindahan automatik ATS, modul pampasan kuasa reaktif dan peranti pemantauan pintar. Antara muka komunikasi RS485 standard membolehkan sambungan lancar dengan pengagihan kuasa pintar dan sistem pemantauan jauh storan tenaga PV untuk merealisasikan pengukuran jauh, isyarat jauh dan alat kawalan jauh.
3.6 Kerugian Rendah & Litar Utama Boleh Dipercayai Tinggi
Pengganggu vakum terbina dalam memberikan prestasi pecah yang stabil dengan rintangan litar pintas dan beban lampau yang kuat. Struktur busbar tembaga yang dioptimumkan memotong kehilangan litar dan bunyi larian. Kabinet menyokong operasi berterusan beban berat yang lama, sesuai untuk senario beban tinggi seperti kilang dan stesen simpanan tenaga.
Jadual Parameter Eknikal
| item | Spesifikasi |
| Model | Kabinet Bertebat Gas Mesra Alam (Kabinet Mesra Alam) |
| Nilai Voltan Tinggi | 10kV / Voltan Operasi Maks 12kV |
| Nilai Voltan Rendah | AC 0.4kV (Tiga fasa Empat wayar) |
| Kekerapan Dinilai | 50Hz |
| Julat Semasa Dinilai | 630A ~ 1250A |
| Masa Pendek Menahan Arus | 20kA / 25kA (4s) |
| 1min Kekerapan Kuasa Menahan Voltan | 35kV (Sisi HV) |
| Impuls Kilat Menahan Voltan | 75kV |
| Medium Pemadam Penebat & Arka | Udara Kering / Nitrogen (Bebas SF₆) |
| Kelas Perlindungan Kepungan | IP34 (Luar) / IP30 (Dalam) |
| Suhu Ambien | -45℃ ~ 55℃ |
| Paras Bunyi (Jarak 1m) | ≤55dB |
| Jenis Pemasangan | Pemasangan kabinet dalam ruangan / pemasangan yang dipasang pada lantai luar |
Struktur

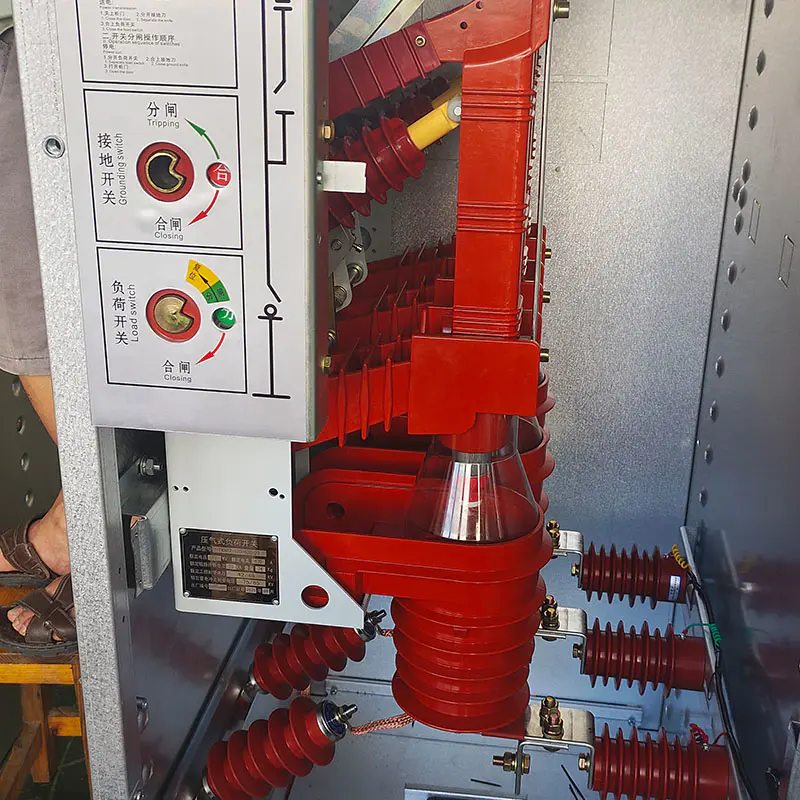

Tangki gas keluli tahan karat yang tertutup sepenuhnya menyepadukan pemutus litar vakum, pemutus, suis pembumian, tolok tekanan gas dan peranti pelepasan tekanan kalis letupan. Semua komponen voltan tinggi hidup dimeterai di dalam medium udara kering/nitrogen untuk mengasingkan kelembapan luaran dan habuk. Pemantauan tekanan dan antara muka pengesanan kebocoran gas dikhaskan untuk pemeriksaan dalam talian. Dilengkapi dengan interlock mekanikal lima-pencegahan penuh untuk mengelakkan salah operasi berbahaya seperti penutupan suis pembumian di bawah beban dan membuka pintu kabinet utama secara langsung.
5.1 Petak Keluar Bebas Voltan Rendah (Sebelah Kanan)
Dipisahkan secara fizikal daripada tangki gas voltan tinggi oleh partition keluli. Susun atur rel standard membolehkan pemasangan MCCB, meter pelbagai fungsi, ATS, pampasan kuasa reaktif dan modul komunikasi pintar. Petak terminal pendawaian sekunder bebas memastikan pendawaian yang kemas dan penyelenggaraan yang mudah.
5.2 Petak Operasi & Pemantauan (Sebelah Kiri)
Susun atur terpusat bagi pemegang kendalian, penunjuk paparan langsung, tolok pemantauan tekanan gas dan pengawal suhu & kelembapan. Tetingkap pemerhatian visual membolehkan tontonan terus status penutupan/pembukaan suis tanpa membuka Kabinet Bersepadu Luar 5.3
Kabinet keluli gulung sejuk sekeping dengan bahagian atas cerun untuk pengaliran air hujan yang cepat. Salutan elektrostatik anti-karat anti-karat digunakan secara keseluruhan. Berbilang pintu kabinet boleh dikunci secara berasingan memisahkan voltan tinggi, voltan rendah dan petak operasi untuk penyelenggaraan zon yang lebih selamat.
Senario Aplikasi
Projek Perbandaran: Pengubahsuaian grid kuasa bandar, terowong lebuh raya, transit rel, bekalan kuasa pembinaan sementara untuk kejuruteraan perbandaran, pengagihan kuasa lampu jalan berpusat
Bangunan Komersial & Kediaman: Komuniti kediaman, sekolah, hospital, pusat beli-belah komersial dan bangunan pejabat
Industri Tenaga Baharu: Stesen janakuasa fotovoltaik teragih, ladang angin dan storan tenaga yang menyokong pengagihan kuasa
Taman Perindustrian: Bengkel kilang, perusahaan perlombongan dan bekalan kuasa berpusat zon perindustrian
Projek Demonstrasi rendah karbon: Taman sifar karbon kerajaan, projek pengagihan kuasa yang menyokong neutraliti karbon dengan keperluan bebas SF₆ mandatori
Peningkatan Rangkaian Pengagihan Tenaga Luar Bandar
