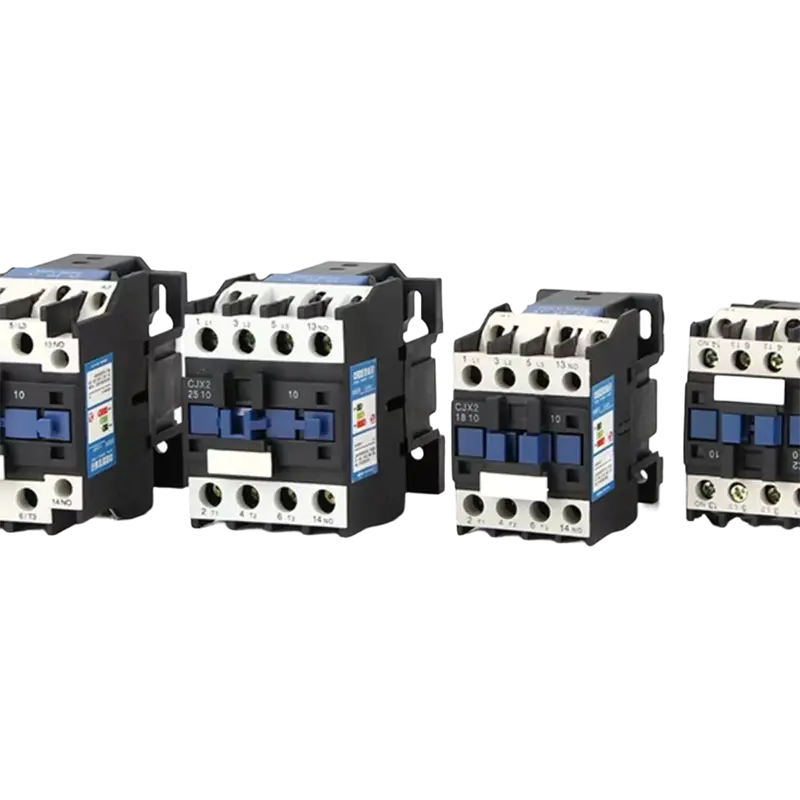

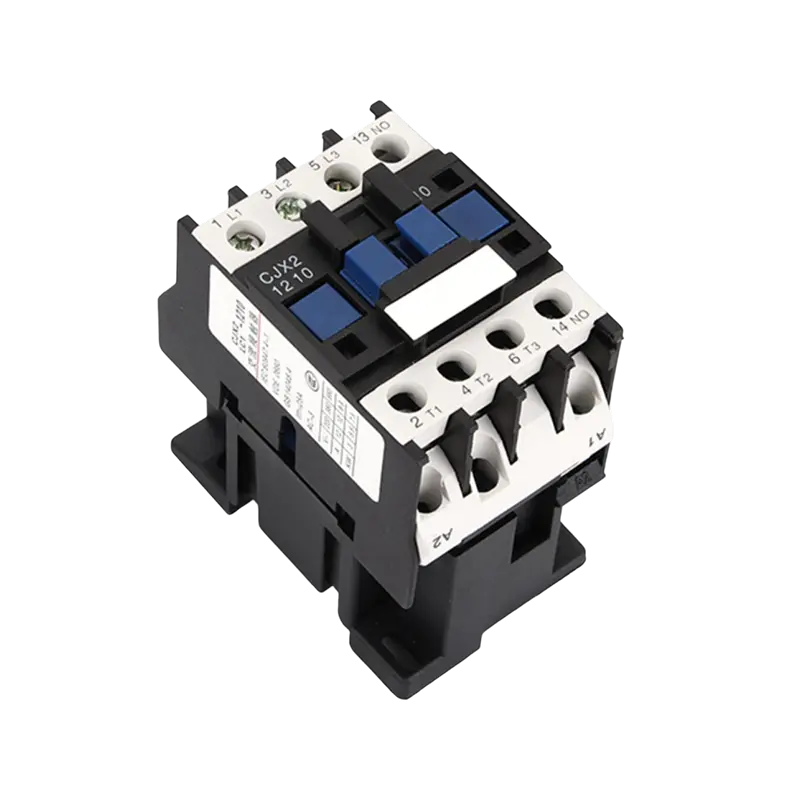

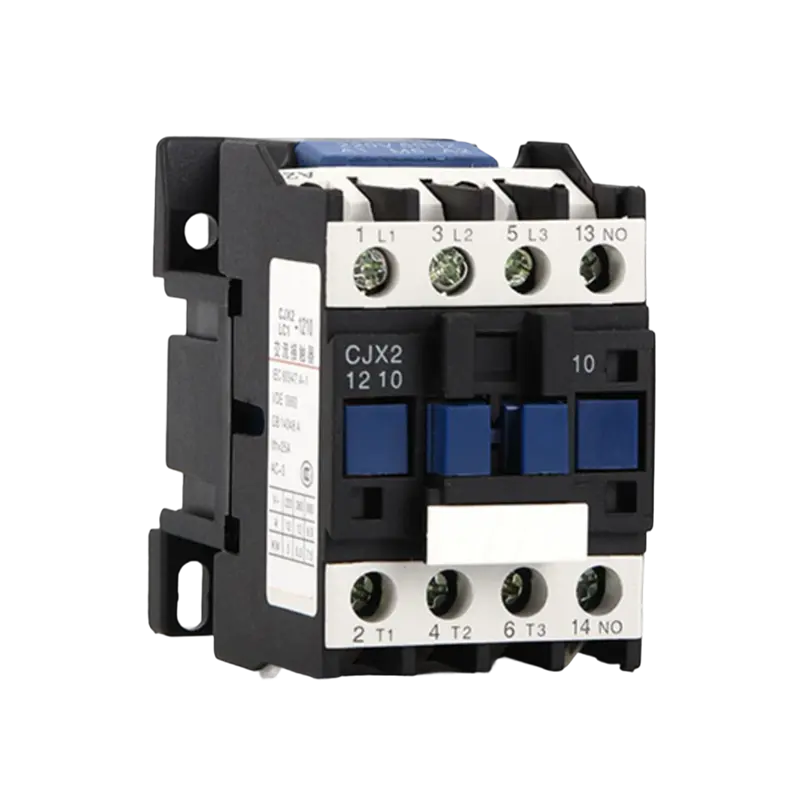

Penyentuh AC Magnetik 25A 220V – Suis Kawalan Motor Rel DIN

Name: Penyentuh AC Magnetik 25A 220V – Suis Kawalan Motor Rel DIN
Rating: 5 (99 reviews)

Penerangan:

Penyentuh AC magnetik siri MINGTUO LC1 menyediakan pensuisan yang boleh dipercayai dan kawalan tepat merentas pelbagai sistem elektrik. Dibina dengan reka bentuk elektromagnet termaju dan bahan sentuhan gred tinggi, ia memastikan hayat operasi yang dilanjutkan dan prestasi yang konsisten dalam persekitaran industri yang menuntut. Strukturnya yang padat, serasi rel DIN membolehkan pemasangan mudah sambil menjimatkan ruang dalam panel kawalan

Aplikasi:

Sistem Kawalan Motor

Operasi mula/berhenti motor tiga fasa

Litar undur motor

Pengurusan motor pam dan pemampat

Kawalan alat mesin penghantar dan industri

Sistem HVAC

Pensuisan pemampat penghawa dingin

Peraturan kuasa sistem pemanasan

Kawalan kipas pengudaraan

Sistem penyejuk dan pengurusan unit pengendalian udara

Automasi Perindustrian

Pengagihan kuasa barisan pengeluaran

Penyepaduan automasi mesin

Penyelarasan sistem kawalan proses

Pengurusan kuasa robotik dan talian pemasangan

Rangkaian Pengagihan Kuasa

Kawalan lampu komersial dan perindustrian

Peraturan beban pengubah

Pengurusan bank kapasitor dan pembetulan faktor kuasa

Operasi suis dan panel

Aplikasi Khas

Sistem kawalan kren dan angkat

Pengurusan kuasa lif dan eskalator

Operasi peralatan kimpalan

Pengagihan kuasa pusat data

Integrasi sistem tenaga boleh diperbaharui

Hubungi Kami Muat Turun (1 fail) Facebook

Sebelum V：Penyentuh AC IEC 32A 110V, Geganti Kuasa Elektrik 3 Kutub Seterusnya：Penyentuh AC 40A 380V 3P – Geganti Pemula Motor Perindustrian

Prinsip Kerja
Penjelasan Kualiti
Ciri-ciri Produk
Pemasangan dan Pentauliahan
Pembungkusan dan Penghantaran
Kes Projek
Panduan Pemilihan Produk

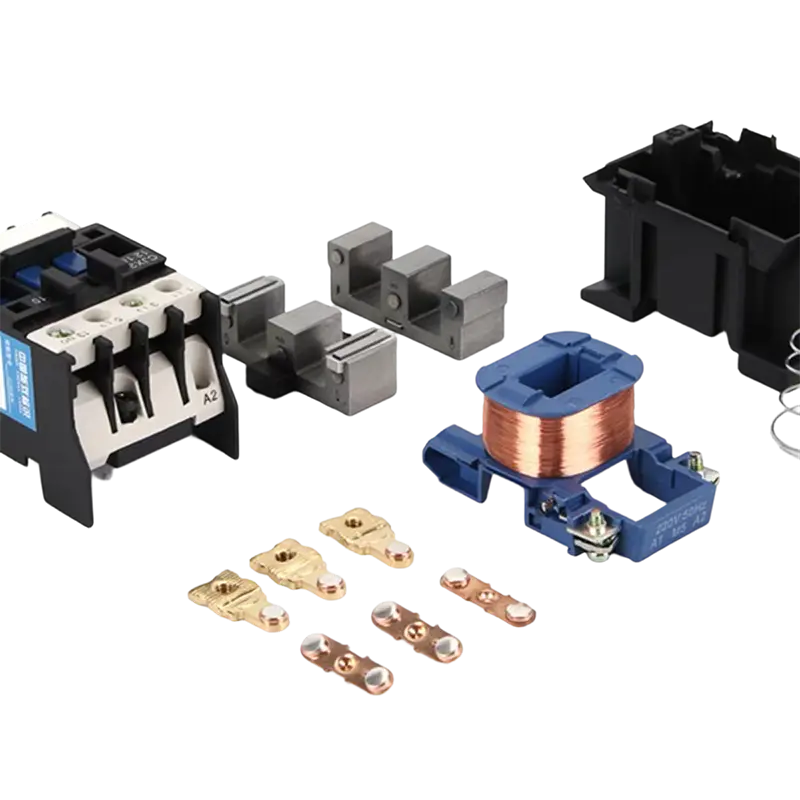

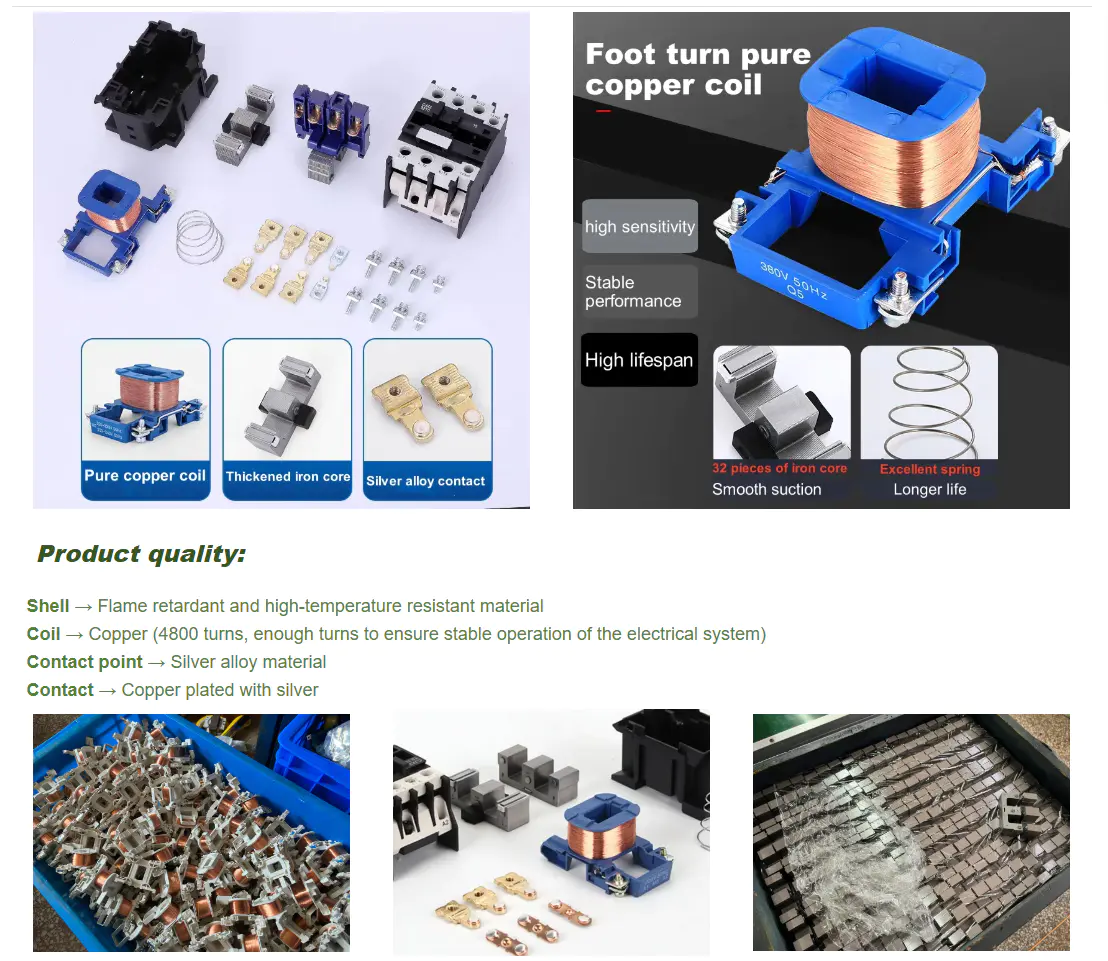

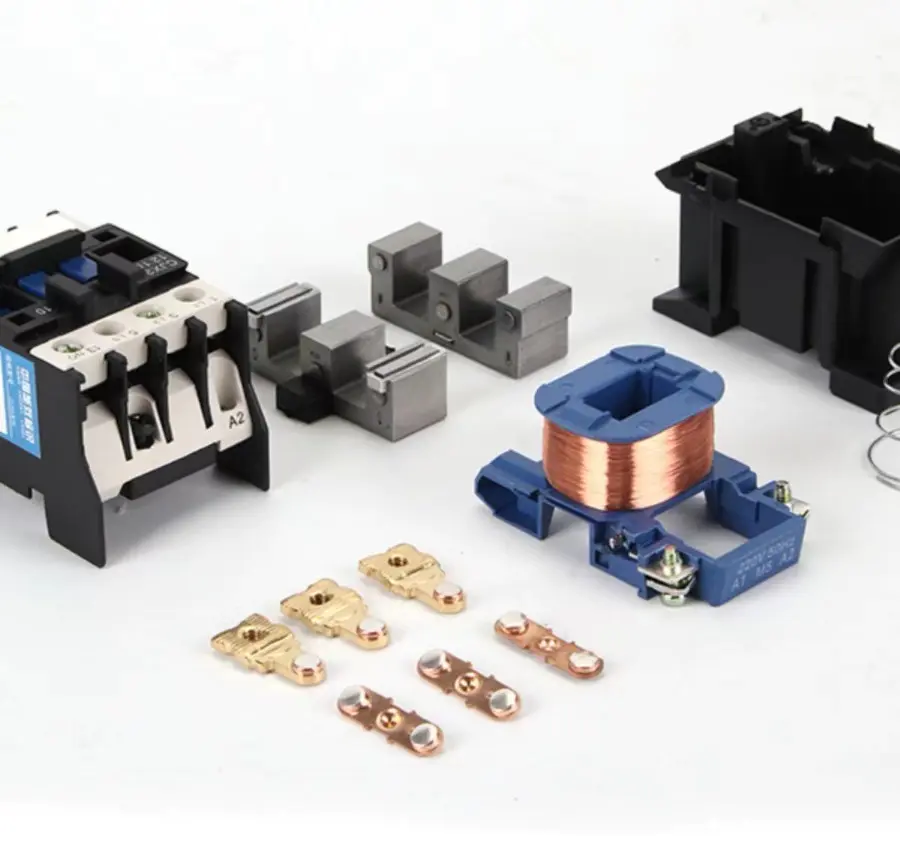

Prinsip Kerja: Apabila penyentuh AC dihidupkan, gegelung dalaman akan menjana medan magnet, menyebabkan teras besi bergerak dan teras besi pegun tertarik bersama, memacu sistem sesentuh untuk menghubungi sesentuh pegun dan menjalankan litar. Selepas gegelung kehilangan kuasa, daya sedutan hilang, dan spring set semula akan menolak teras besi yang bergerak, menyebabkan sesentuh terpisah dan litar putus.

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

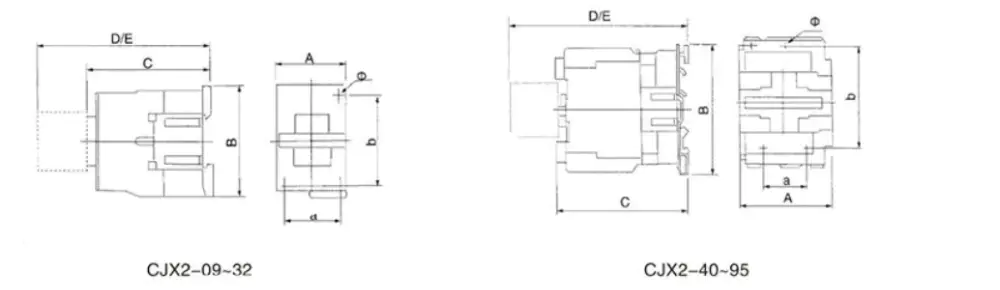

MODEL	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	a (mm)	b (mm)	Φ (mm)
D09~12	47	76	82	11	133	34/35	50/60	4.5
D18	47	76	87	118	138	34/35	50/60	4.5
D25	57	86	95	126	146	40	48	4.5
D32	57	86	100	131	151	40	48	4.5
D40~65	77	129	116	145	165	40	100/110	6.5
D80~95	87	129	127	175	195	40	100/110	6.5

Jenis Model		9	12	18	25	32	40	50	65	80	95
Arus kerja berkadar (A)	AC3	9	12	18	25	32	40	50	65	80	95
Arus kerja berkadar (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Motor tiga fasa AC－3 aras (kw)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
RatedheatingcurrentIth(A)		20	20	30	32	40	50	60	80	125	125
Jangka hayat elektrik (10000 kitaran)	AC3	100	100	100	100	80	80	60	60	60	60
Jangka hayat elektrik (10000 kitaran)	AC4	20	20	20	20	20	15	15	15	10	10
Jangka hayat mekanikal (10000 kitaran)		1000	1000	1000	1000	800	800	800	800	600	600
Model kenalan		3P NO					3P NC NO

Model	Arus berkadar (A)	Kenalan utama	Kontak bantu	Kuasa beban satu fasa (kW)	Kuasa beban tiga fasa (kW)
CJX2-0910	9A	3NO	1NO	1.8KW	3.5KW
CJX2-0901	9A	3NO	1NC	1.8KW	3.5KW
CJX2-1210	12A	3NO	1NO	2.5KW	5KW
CJX2-1201	12A	3NO	1NC	2.5KW	5KW
CJX2-1810	18A	3NO	1NO	3.5KW	7.5KW
CJX2-1801	18A	3NO	1NC	3.5KW	7.5KW
CJX2-2510	25A	3NO	1NO	5KW	8.5KW
CJX2-2501	25A	3NO	1NC	5KW	8.5KW
CJX2-3210	32A	3NO	1NO	6KW	12KW
CJX2-3201	32A	3NO	1NC	6KW	12KW
CJX2-4011	40A	3NO	1NO 1NC	8KW	18.5KW
CJX2-5011	50A	3NO	1NO 1NC	10KW	24KW
CJX2-6511	65A	3NO	1NO 1NC	12.5KW	28KW
CJX2-8011	80A	3NO	1NO 1NC	15.5KW	37KW
CJX2-9511	95A	3NO	1NO 1NC	18.5KW	44KW
