Sistem Pemutus Litar Kes Bertebat: Cara Ia Berfungsi dan Cara Memilih

Seorang jurutera yang bekerja pada papan suis voltan rendah yang baharu pernah menerangkan dilema klasik untuk penyuap 1,600 A: pemutus kes acuan yang hampir tidak meliputi penarafan, atau pemutus litar udara penuh yang dirasakan seperti berlebihan. Pemutus litar kes bertebat (ICCB) terletak di tengah, dan ia menyelesaikan masalah yang tepat dalam beribu-ribu pemasangan. Dari segi praktikal, sistem ICCB ialah pemutus bekas acuan berprestasi tinggi dalam bekas berpenebat penuh, biasanya dilengkapi dengan perlindungan perjalanan elektronik dan sering disusun dalam buaian keluar. Artikel ini menerangkan maksud kategori, cara ia dibandingkan dengan bekas acuan dan pemutus litar udara, dan perkara yang perlu disahkan sebelum anda menentukannya.

Apakah itu sistem pemutus litar kes bertebat

Pemutus litar kes bertebat adalah, pada terasnya, pemutus litar kes acuan tugas berat. Nama itu menerangkan perumah: semua bahagian pembawa arus terletak di dalam bekas bertebat yang diacu daripada resin termoset atau poliester bertetulang kaca. Pembinaan ini memastikan unit padat semasa mengandungi arka semasa gangguan. Kebanyakan ICCB beroperasi dalam julat 800 A hingga 5,000 A, dengan saiz bingkai biasa pada 800 A, 1,600 A, 2,000 A, 3,200 A, dan 4,000 A. Mereka berkongsi mekanik pensuisan asas MCCB, tetapi menambah margin prestasi dan kebolehservisan yang diperlukan oleh penyuap kritikal.

Tiga ciri memisahkan ICCB daripada MCCB standard. Pertama, mekanisme tenaga tersimpan dua langkah memberikan pembukaan dan penutupan yang konsisten tanpa mengira betapa perlahan pengendali menggerakkan pemegang. Kedua, unit perjalanan elektronik menggantikan perjalanan magnet terma, menawarkan tetapan masa panjang, masa pendek, serta-merta dan kerosakan tanah boleh laras. Ketiga, bingkai yang lebih besar tersedia dengan binaan keluar, jadi pemutus boleh ditarik balik untuk pemeriksaan atau penggantian tanpa membuka bar bas. Bersama-sama ciri-ciri ini menjadikan ICCB berkelakuan lebih seperti pemutus litar udara sambil mengekalkan jejak bekas acuan.

Mengapa bahagian sistem penting

Perkataan "sistem" dalam sistem pemutus litar kes bertebat bukanlah sampingan. Dalam papan suis, pemutus tidak pernah berfungsi bersendirian. Ia dipasangkan dengan unit trip, buaian keluar, interlock mekanikal, sesentuh tambahan, pelepasan shunt atau undervoltage, penderia kerosakan tanah dan kadangkala modul komunikasi. Unit perjalanan elektronik adalah nadi pengaturan. Nilai pengambilan dan kelewatan masa panjang dan masa pendek boleh laras menjadikan selektiviti mungkin: kerosakan pada penyuap hiliran hilang sebelum pemutus utama tersandung. Tanpa penyelarasan, satu kesalahan boleh menggelapkan keseluruhan kemudahan.

Apabila spesifikasi memerlukan perlindungan LSIG atau pemantauan jauh, MCCB magnet terma tidak dapat menyampaikannya, tetapi pemutus dengan unit perjalanan dikawal mikropemproses boleh. Ramai pembina papan suis kini menggunakan kelas kes acuan sebagai lalai untuk penyuap lekap tetap dan menyimpan kedudukan pengeluaran untuk sesalur dan pengikat. Pemutus pengagihan kuasa moden seperti 100 A hingga 1,600 A pemutus litar bekas acuan MTNSX meliputi sebahagian besar daripada tugas penyuap ini dengan jejak yang sesuai dengan petak kompak.

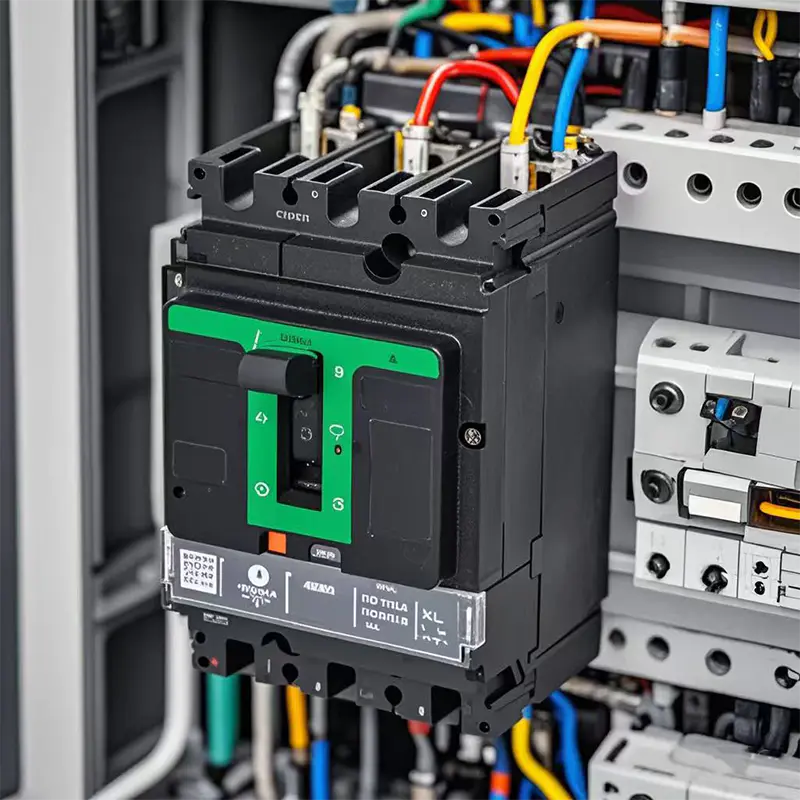

MT-NSX 3/4P 100A-630A AC Acuan Pemutus Litar Kes untuk Perindustrian & Komersial Mingtuo, China Borong MT-NSX 3/4P 100A-630A AC Acuan Pemutus Litar Kes untuk Pembekal Pengedaran Industri & Komersial dan MT-N... Lihat Produk →

Sistem ICCB lwn. bekas acuan lwn. pemutus litar udara

Perbandingan langsung menjelaskan di mana setiap teknologi sesuai dalam pengedaran voltan rendah.

Jadual menjelaskan satu perkara: ICCB menduduki ruang antara pemutus bekas acuan berprestasi tinggi dan pemutus udara. Mereka menyediakan sebahagian besar kebolehservisan dan selektiviti ACB dalam pakej yang disepadukan dengan mudah ke dalam suis padat. Pertukaran muncul secara melampau. Di bawah kira-kira 800 A, MCCB yang dibina dengan baik adalah lebih menjimatkan. Di atas 3,200 A, atau apabila papan suis sudah berdimensi di sekeliling petak ACB standard, pemutus litar udara menjadi pilihan yang praktikal.

Di mana sistem pemutus kes bertebat mendapat tempatnya

Sistem ICCB jarang merupakan pilihan yang paling murah, tetapi ia menjadi pilihan yang tepat apabila tiga keadaan bertindih: penyuap memerlukan margin pembawa arus sebenar, kajian perlindungan memerlukan lengkung boleh laras, dan penyelenggaraan tanpa penutupan berpanjangan dijangka. Pemasangan biasa termasuk:

• Papan suis voltan rendah dan pusat kawalan motor di mana kedudukan utama atau ikatan memerlukan kebolehservisan keluar.
• Penaik bertingkat tinggi dan penyuap komersial di mana ruang bilik elektrik sempit.
• Loji industri dengan proses berterusan, di mana selektiviti dan penggantian pantas mengurangkan masa henti.
• Pusat data, hospital dan kemudahan kritikal lain dengan dwi suapan, pemindahan automatik atau sandaran penjana.
• Litar keluaran dan pintasan UPS, di mana unit perjalanan elektronik menyelaras dengan perlindungan pengubah huluan.

Dalam setiap kes, faktor penentu ialah unit perjalanan dan konfigurasi gear suis. Jika pemutus terma-magnetik tetap tidak dapat memberikan lengkung koordinasi, projek itu beralih ke kelas perjalanan elektronik. Jika susun atur papan suis juga memerlukan pembinaan keluar, anda secara berkesan menentukan sistem ICCB atau pemutus udara.

Perkara yang perlu diperiksa sebelum menentukan sistem ICCB

Spesifikasi yang kelihatan seperti penarafan semasa mudah boleh menyembunyikan beberapa butiran kejuruteraan. Selesaikan perkara ini sebelum menyertai kelas pemutus.

1. Penilaian berterusan dan margin bingkai. Pilih bingkai yang sama dengan atau melebihi keluasan konduktor, dengan ruang untuk pertumbuhan masa hadapan.
2. Penilaian yang mengganggu. Sahkan kedua-dua kapasiti pemecahan muktamad dan perkhidmatan terhadap tahap kerosakan yang dikira.
3. Fungsi unit perjalanan. Sahkan tetapan masa panjang, masa pendek, serta-merta dan kerosakan tanah tersedia dan boleh laras di tapak.
4. Penyelarasan selektiviti. Periksa penyelarasan dengan perlindungan pengubah hulu dan penyuap hiliran, termasuk daya tahan masa singkat.
5. Drawout atau pembinaan tetap. Tentukan sama ada pemasangan memerlukan penggantian pemutus tanpa menyahtenagakan bar bas.
6. Aksesori dan komunikasi. Sertakan pelepasan undervoltage, perjalanan shunt, kenalan tambahan atau komunikasi bas jika diperlukan.
7. Syarat perkhidmatan. Sapukan derating untuk suhu ambien, ketinggian, kelembapan atau persekitaran yang menghakis.
8. Piawaian dan pensijilan. Sahkan pematuhan dengan IEC 60947-2, UL 489, atau standard untuk pasaran destinasi.

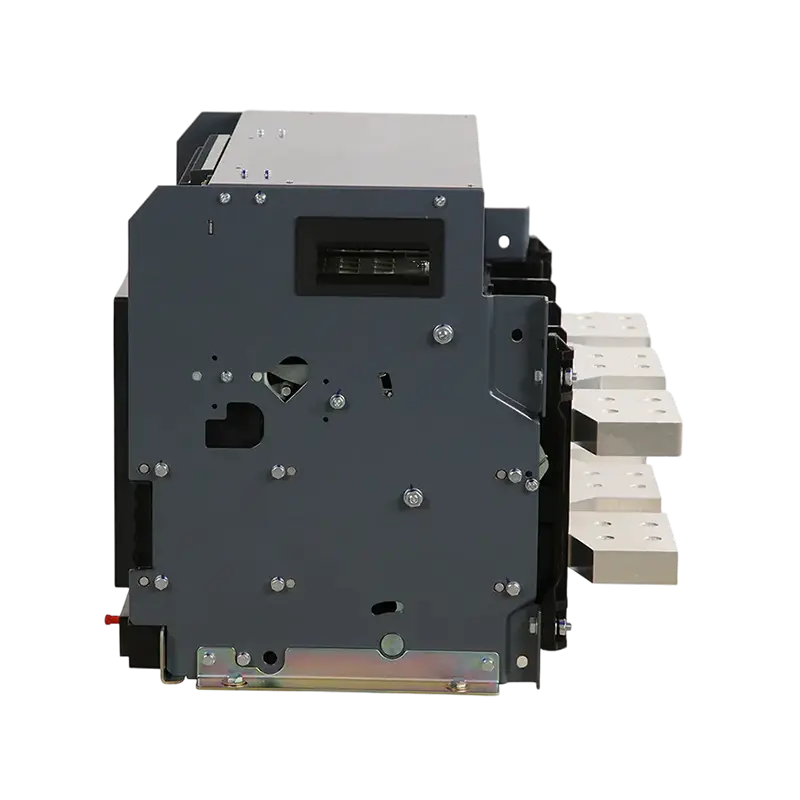

Untuk aplikasi dalam jalur ICCB atas, atau apabila papan suis dibina di sekeliling petak pemutus udara, alternatif semula jadi ialah pemutus litar udara keluar. Pemutus litar udara keluaran MT-2000-3200A Mingtuo Elektrik untuk pengagihan voltan rendah meliputi julat 2,000 A hingga 3,200 A dengan pembinaan pengeluaran dan prestasi mengganggu yang dijangkakan daripada pemutus utama dalam kelas itu.

Pembekal Pemutus Litar Udara Taburan Voltan Rendah, Kilang Mingtuo adalah Pemborong Pembekal Pemutus Litar Udara Pemborong Voltan Rendah 2000–3200A Pengedaran Taburan Voltan Rendah dan Pemutus Litar Udara Voltan Rendah... Lihat Produk →

Memadankan teknologi dengan aplikasi

Kelas yang terbaik jarang yang paling mahal. MCCB yang dipasang tetap, berprestasi tinggi mengendalikan banyak penyuap secara ekonomi. Sistem ICCB dengan perjalanan elektronik sesuai apabila selektiviti dan kebolehlarasan penting. ACB drawout menang apabila papan suis besar, arus melebihi kira-kira 3,200 A, atau strategi penyelenggaraan mengutamakan keboleh keluaran penuh. Setiap peningkatan dalam kelas menambah kos dan jejak, jadi tahap kesalahan, penyelarasan dan keperluan perkhidmatan harus mendorong keputusan.

Rangkaian produk yang tersedia daripada satu pengeluar boleh memudahkan keputusan itu. Pada bahagian kes acuan, siri MTNSX meliputi pengagihan kuasa daripada 100 A hingga 1,600 A untuk aplikasi penyuap lekap tetap. Di bahagian udara, yang NT/NW maju pemutus litar udara berkadar 1,600 A hingga 6,300 A melayani kedudukan utama dan seri yang tetap dan keluar, melangkaui had praktikal bingkai ICCB.

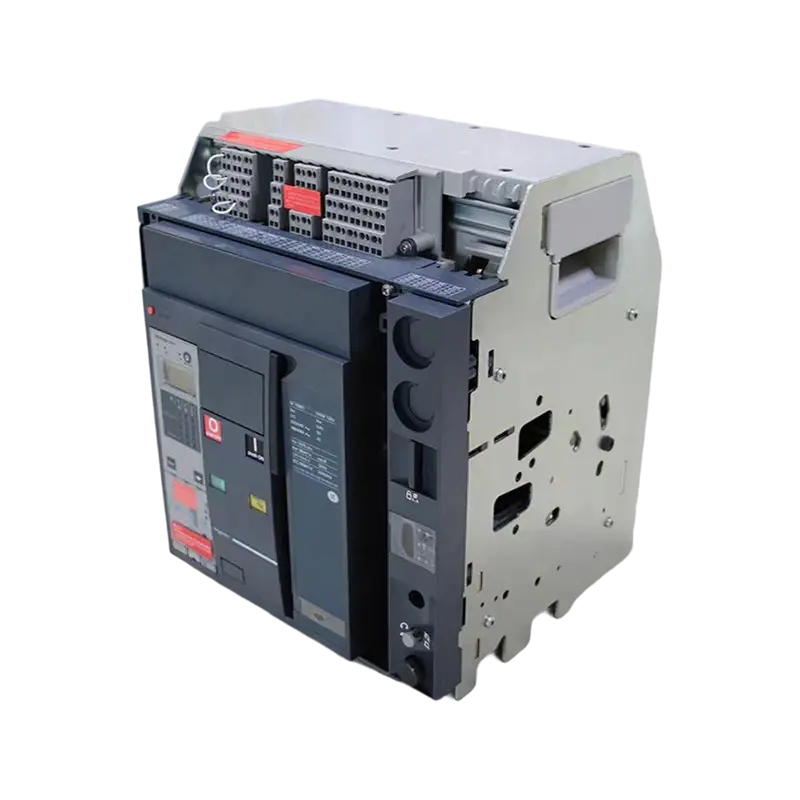

Pemutus Litar Udara Termaju 1600A–6300A untuk Sup Pemasangan Tetap dan Pengeluaran Mingtuo, China Borong Pemutus Litar Udara Termaju 1600A–6300A untuk Pembekal Pemasangan Tetap dan Pengeluaran dan Litar Udara Termaju ... Lihat Produk →

Memahami sistem pemutus kes bertebat adalah penting kerana kategori itu terletak tepat di mana banyak projek sebenar memerlukan perlindungan: prestasi yang cukup tinggi untuk menyediakan selektiviti dan kebolehkhidmatan, cukup padat untuk memuatkan bilik elektrik sebenar, dan cukup didokumenkan dengan baik untuk dinyatakan dengan yakin. Mulakan dengan pengiraan kesalahan dan kajian selektiviti, dan kelas ICCB selalunya ternyata bukan kompromi mahupun kemewahan, tetapi sesuai. Panduan pemilihan pemutus litar voltan rendah dan voltan sederhana kami berjalan melalui rangkaian penuh dari MCCB ke ACB ke pemutus vakum. Untuk keperluan papan suis khusus, pasukan kejuruteraan di Mingtuo Electric boleh menyemak saiz bingkai, unit perjalanan dan susunan pengeluaran terhadap profil beban anda.
