Pemutus Litar vs Suis Putus: Perbezaan Utama dan Panduan Pemilihan

Krew penyelenggaraan tiba di panel kawalan industri untuk menggantikan penyentuh motor yang gagal. Juruelektrik menghidupkan pemegang suis putus sambungan ke kedudukan mati, melihat jurang udara yang kelihatan di dalamnya, menggunakan tag kunci keluar, dan baru mula berfungsi. Tiga puluh meter jauhnya, pemutus litar baru sahaja tersandung semasa kerosakan litar pintas, mengasingkan kabel penyuap yang rosak sebelum sesiapa menyedarinya. Kedua-dua peranti mengganggu aliran kuasa. Tetapi mereka berbuat demikian atas sebab yang sama sekali berbeza, dan menggunakan satu di tempat yang lain menimbulkan masalah keselamatan, masa aktif dan pematuhan yang serius.

Fungsi Suis Putus Sambungan

Suis putus sambungan, juga dipanggil pengasing atau pemutus, ialah peranti pensuisan yang dikendalikan secara manual yang tugasnya adalah untuk mengasingkan litar atau peralatan daripada sumber bekalannya. Ia menyediakan jurang udara yang positif dan boleh dilihat dalam kedudukan terbuka supaya kakitangan penyelenggaraan boleh mengesahkan bahawa litar telah mati sebelum mereka menyentuhnya. Pecah yang boleh dilihat itu adalah sebab utama suis putus sambungan wujud.

Suis putus sambungan tidak mengesan arus lebihan dan ia tidak tersandung dengan sendirinya. Banyak reka bentuk boleh memecahkan arus beban biasa, tetapi mereka tidak bertujuan untuk mengganggu arus kerosakan. Dalam pemasangan yang direka bentuk dengan betul, suis putus sambungan dikendalikan selepas litar telah dinyahtenagakan oleh pemutus litar, atau dalam keadaan beban dengan baik dalam kapasiti pemutus undian suis.

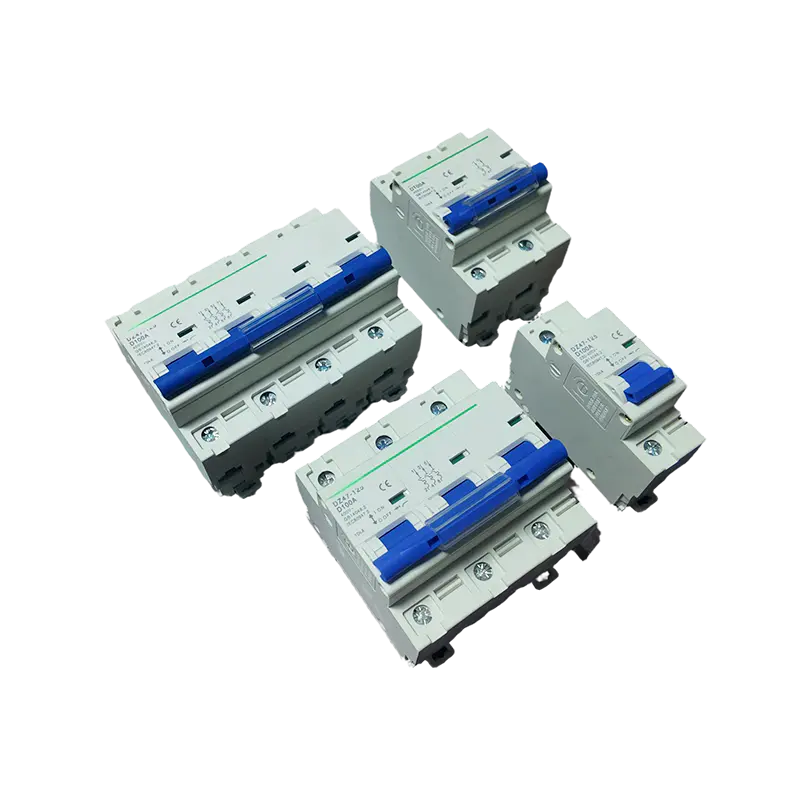

Apa Yang Dilakukan Pemutus Litar

Pemutus litar ialah peranti pensuisan pelindung yang secara automatik mengganggu arus apabila ia mengesan beban lampau atau litar pintas. Ia menggabungkan fungsi pensuisan harian bagi suis putus sambungan dengan perlindungan arus lampau fius, tetapi ia boleh ditetapkan semula selepas tersandung dan bukannya diganti.

Mekanisme penderiaan di dalam pemutus secara berterusan mengukur arus. Apabila arus melebihi ambang terkadar untuk masa yang ditetapkan, mekanisme dilepaskan dan sesentuh terbuka, memaksa arka ke dalam pelongsor arka di mana ia dipadamkan. Kerana ia mesti mengendalikan arus kerosakan, pemutus litar membawa penilaian yang tidak memutuskan sambungan suis: kapasiti pecah dalam kiloampere, lengkung perjalanan dan penilaian tahan masa singkat.

Untuk panel pengedaran voltan rendah, pemutus litar kes acuan adalah kuda kerja. An Pemutus litar kes acuan siri EZC meliputi penarafan dari 100 A hingga 1600 A dan boleh dipadankan dengan kabel penyuap dan ciri beban. Keupayaan untuk menyelaraskan tetapan perjalanan adalah yang menjadikan pemutus peranti perlindungan aktif dan bukannya suis pasif.

Pemutus Litar Kes Acuan EZC 100A–1600A untuk Su Pengagihan Kuasa Voltan Rendah Mingtuo, China Borong EZC Mould Case Pemutus Litar 100A–1600A untuk Pembekal Pengagihan Kuasa Voltan Rendah dan EZC Mould Case Circuit... Lihat Produk →

Putuskan Sambungan vs Pemutus Litar: Jadual Perbandingan

Berikut ialah perbandingan sebelah menyebelah kedua-dua peranti dalam cara jurutera sebenarnya menggunakannya.

Perbezaan Utama dalam Operasi

Respons Automatik Berbanding Kawalan Manual

Pemutus litar bertindak balas terhadap apa yang berlaku di dalam konduktor. Apabila kabel terlebih beban atau seluar pendek penggulungan motor, pemutus tersandung dengan sendirinya. Suis putus sambungan tidak melakukan apa-apa dengan sendirinya; ia hanya duduk dalam litar yang mengalirkan arus sehingga seseorang mengendalikannya. Jika aplikasi memerlukan perlindungan, suis putus sambungan sahaja tidak mencukupi.

Pengasingan Kelihatan Berbanding Kenalan Tersembunyi

Peraturan keselamatan dan prosedur lockout/tagout bergantung pada prinsip pengasingan yang boleh dilihat. Suis putus sambungan memberi anda kedudukan terbuka yang jelas dan selalunya jurang udara yang boleh dilihat. Pemutus litar menunjukkan kedudukan pemegang, tetapi sesentuhnya dimeterai di dalam bekas acuan; anda tidak dapat melihat sama ada ia benar-benar terbuka. Atas sebab ini, jurutera berpengalaman menganggap pemutus tersandung sebagai petunjuk kerosakan, tetapi masih menggunakan pemisah yang boleh dilihat sebelum membenarkan kerja tangan.

Keupayaan Pecah Kesalahan

Perbezaan kejuruteraan yang paling penting ialah kapasiti pecah. Pemutus litar diuji untuk mengganggu arus litar pintas, contohnya 50 kA pada 415 V, tanpa kerosakan. Suis putus sambungan tidak direka untuk tugas itu. Membuka suis putus sambungan semasa ia membawa arus kerosakan menghasilkan arka yang boleh memusnahkan peranti dan mencederakan pengendali. Urutan yang betul sentiasa: buka pemutus dahulu, kemudian kendalikan putus sambungan.

Bila Perlu Menggunakan Suis Putuskan Sambungan vs Pemutus Litar

Gunakan Suis Putus Sambungan Apabila

• Anda memerlukan alat pengasingan yang boleh dikunci dan boleh dilihat sebelum penyelenggaraan.
• Suis terletak di hilir pemutus atau fius yang telah menyediakan perlindungan.
• Anda memerlukan pemotongan tempatan pada peralatan, seperti suis pengasing penghawa dingin atau pemutus motor.

Gunakan Pemutus Litar Apabila

• Anda memerlukan lebihan beban automatik dan perlindungan litar pintas untuk penyuap atau beban.
• Peralatan disambungkan terus ke bas pengedaran tanpa perlindungan huluan.
• Anda perlu memulihkan kuasa dengan cepat selepas kerosakan tanpa menunggu pautan fius gantian.
• Anda sedang mereka bentuk perlindungan masuk utama untuk papan suis.

Gunakan Kedua-duanya Bersama Apabila

Pemasangan mesti dilindungi dan boleh diselenggara. Di pusat kawalan motor, pemutus atau suis bercantum melindungi litar cawangan, manakala suis putus pada motor menyediakan pengasingan yang boleh dilihat. Dalam pencawang voltan sederhana, yang Pemutus litar vakum dalaman VS1 12 kV membersihkan kerosakan dan menukar arus beban, manakala pemutus bersebelahan memberikan krew penyelenggaraan rehat yang boleh dilihat.

VS1 12kV Voltan Sederhana Pengeluaran Dalaman Pemutus Litar Vakum, Pembekal 31.5kA, Mingtuo, China Borong VS1 12kV Voltan Sederhana Pengeluaran Dalaman Pemutus Litar Vakum, Pembekal 31.5kA dan Indoor Voltan Sederhana VS1 12kV... Lihat Produk →

Cara Mereka Bekerja Bersama dalam Pemasangan Sebenar

Pengagihan Voltan Rendah Perindustrian

Dalam papan suis voltan rendah biasa, pemutus masuk utama melindungi bar bas dan pemutus penyuap melindungi setiap litar keluar. Pada mesin itu sendiri, suis pemutus tempatan menyediakan titik pengasingan berkunci yang diperlukan oleh permit kerja. Susunan dua lapisan ini adalah standard untuk sistem kuasa industri. Untuk sistem pengedaran besar dengan tahap kerosakan yang tinggi, pemutus litar udara sering digunakan pada bas utama. A pemutus litar udara berprestasi tinggi dinilai dari 1600 A hingga 6300 A menggabungkan perlindungan arus lebih boleh laras dengan reka bentuk keluar, jadi keseluruhan pemutus boleh ditarik balik secara fizikal untuk penyelenggaraan sementara papan kekal bertenaga.

Pemutus Litar Udara Berprestasi Tinggi 1600A–6300A, Bekalan Jenis Tetap dan Cabutan Mingtuo, China Borong Pemutus Litar Udara Berprestasi Tinggi 1600A–6300A, Pembekal Jenis Tetap dan Pengeluaran dan Litar Udara Berprestasi Tinggi... Lihat Produk →

Pencawang dan Rangkaian Voltan Sederhana

Dalam pencawang perbezaannya lebih tajam. Pemutus litar vakum membersihkan arus kerosakan dan melakukan pensuisan beban semasa operasi biasa. Suis putus sambungan hanya dikendalikan selepas pemutus dibuka. Ia tidak dijangka akan mengganggu arus beban. Operator mengesahkan kedudukan terbuka yang boleh dilihat pada pemutus sambungan, kemudian gunakan pembumian sebelum bekerja pada bar bas.

PV Solar dan Sistem Kuasa Sandaran

Litar DC mencipta cabaran mereka sendiri. Tatasusunan PV memerlukan pengasing DC supaya pemasang boleh memutuskan sambungan panel sebelum menyentuh penyongsang, dan pemutus berkadar DC melindungi kabel daripada arus lebihan. Sistem kuasa sandaran menunjukkan corak yang sama: suis pemindahan automatik memilih antara utiliti dan penjana, tetapi ia tidak memberikan perlindungan; pemutus pada setiap penyuap masuk lakukan. Jika anda bekerja melalui susun atur perlindungan penuh, kami panduan kepada perlindungan elektrik voltan rendah dan voltan sederhana menerangkan logik pemilihan dengan lebih terperinci.

Piawaian dan Penilaian untuk Disemak

Apabila anda menentukan mana-mana peranti, pengeluar mesti menyatakan standard yang dipatuhinya. Suis putus sambungan diuji kepada IEC 60947-3 atau UL 98. Pemutus litar diuji kepada IEC 60947-2 atau UL 489. Nama produk sahaja tidak memberitahu anda sama ada peranti boleh mengganggu arus kerosakan; periksa kapasiti pecah terkadar, arus undian, dan, untuk pemutus, kategori penggunaan, yang mentakrifkan sama ada ia boleh memecahkan arus beban atau hanya mengasingkan litar yang sudah dinyahtenagakan.

Suis putus sambungan yang bersatu adalah jalan tengah. Ia menggabungkan suis manual dengan pemegang fius, jadi ia boleh memberikan perlindungan arus lebih melalui fius. Sebaik sahaja fius bertiup, ia mesti diganti, dan penarafan gangguan fius mesti sepadan dengan arus kerosakan yang ada. Dalam kebanyakan panel industri, pemutus litar boleh ubah semula adalah lebih praktikal kerana ia mengelak daripada menyimpan inventori fius ganti dan membolehkan penjanaan semula dengan lebih pantas.

Kesilapan Biasa yang Perlu Dielakkan

• Menggunakan suis putus sebagai satu-satunya perlindungan untuk motor atau penyuap. Apabila kabel gagal, suis tidak melakukan apa-apa dan penebat terbakar sehingga beberapa peranti hulu tersandung.
• Menganggap pemutus litar sebagai pengasingan yang mencukupi untuk penyelenggaraan. Pemutus dalam kedudukan mati biasanya boleh diterima, tetapi banyak prosedur keselamatan memerlukan pengasingan yang boleh dilihat.
• Mengendalikan suis putus sambungan di bawah beban tanpa memeriksa kategori penggunaannya. Sesetengah pengasing dinilai untuk pemecahan beban; banyak bertujuan untuk operasi tanpa beban sahaja.
• Mengabaikan penarafan kapasiti pecah. Memilih suis putus sambungan dengan penarafan litar pintas yang lebih rendah daripada arus kerosakan yang tersedia adalah resipi untuk kemusnahan peralatan dan kecederaan operator.
• Menggunakan pemegang fius di mana pemutus penyelenggaraan diperlukan. Suis bercantum tidak mempunyai jurang udara yang kelihatan melainkan fius ditanggalkan.

Bottom Line

Pilih a pemutus litar apabila pekerjaan itu memerlukan perlindungan automatik. Ia mengesan beban lampau dan litar pintas, mengganggunya dengan selamat, dan boleh ditetapkan semula selepas kerosakan dibersihkan. Pilih suis putus sambungan apabila kerja memerlukan pemisahan yang positif, boleh dilihat dan boleh dikunci supaya orang ramai boleh bekerja dengan selamat. Dalam pemasangan industri, komersial dan utiliti, jawapan kejuruteraan yang betul biasanya kedua-duanya: pemutus litar untuk perlindungan dan suis putus sambungan untuk pengasingan.

Pemutus adalah komponen yang menghalang kerosakan dalam kesalahan, jadi pemilihannya patut diberi perhatian yang paling. Sebagai pengilang yang menumpukan pada pemutus litar voltan rendah dan sederhana, Mingtuo Electrical mereka bentuk produknya untuk keadaan kerosakan ini dengan tepat; anda boleh menyemak latar belakang syarikat kami untuk memahami falsafah pembuatan dan pengujian di belakangnya.
