Pencawang Pasang Siap Jenis Eropah / Pengubah Gabungan ZGS

Gambaran Keseluruhan Produk

ZGS12 American Type Pad-Mounted Transformer ialah peralatan pengagihan kuasa pasang siap luaran bersepadu yang dibangunkan secara bebas oleh Mingtuo Electric. Ia menyepadukan suis beban voltan tinggi, fius pemalam dwi-sensitiviti, pengubah terendam minyak dan kabinet keluar voltan rendah ke dalam satu tangki minyak tertutup bersama, menggunakan reka bentuk terendam minyak bertutup penuh & terlindung sepenuhnya.

Ia menyokong kedua-dua rangkaian gelang dan mod bekalan kuasa tunggal terminal, digunakan secara meluas dalam pengubahsuaian grid kuasa bandar, komuniti kediaman, plaza komersial, stesen janakuasa fotovoltaik teragih, taman perindustrian dan projek bekalan kuasa pembinaan sementara.

Kelebihan Produk Teras

Struktur Tangki Tunggal Bersepadu Ultra-Kompak

Semua komponen perlindungan voltan tinggi dan badan pengubah berkongsi satu tangki minyak tertutup. Jumlah keseluruhan hanya 1/3~1/5 daripada pencawang kotak Eropah dengan kapasiti yang sama, sangat mengurangkan pendudukan tanah dan kos pembinaan awam. Reka bentuk kotak tunggal bersepadu memudahkan pengangkutan laut & darat dan penempatan asas di tapak.

Penebat Penuh & Keselamatan Tinggi yang Selamat Sentuh

Talian masuk voltan tinggi menggunakan penyambung kabel siku terlindung sepenuhnya; permukaan luar pemasangan kabel adalah elektrifikasi sifar dan boleh disentuh untuk operasi yang selamat. Fius pemalam dwi-sensitiviti fius sandaran mengehadkan arus merealisasikan perlindungan dwi arus lebih & beban, mengelakkan keletihan peralatan. Reka bentuk pembumian tiga mata menghilangkan bahagian hidup terdedah untuk mengelakkan kemalangan renjatan elektrik.

Penyelenggaraan Rendah & Hayat Perkhidmatan Panjang

Tangki minyak tertutup sepenuhnya mengasingkan minyak penebat daripada udara, melambatkan penuaan minyak untuk berjalan tanpa penyelenggaraan jangka panjang. Fius palam masuk standard & terminal kabel membenarkan penggantian pantas komponen yang rosak tanpa pembongkaran yang rumit. Kepungan keluli tergelek sejuk dengan salutan elektrostatik luar anti-karat menyesuaikan diri dengan hujan, habuk, persekitaran luar dengan kelembapan tinggi.

Petak Voltan Rendah Tersuai Fleksibel

Menyokong rangkaian utama gelang & skema pendawaian bekalan kuasa tunggal terminal, merealisasikan pensuisan kuasa yang lancar untuk meningkatkan kebolehpercayaan bekalan kuasa. Petak voltan rendah menyimpan rel pemasangan yang banyak untuk MCCB, meter kuasa pelbagai fungsi, suis pemindahan automatik ATS dan modul pampasan kuasa reaktif, boleh disesuaikan sepenuhnya mengikut keperluan beban pengguna.

Teras Pengubah Kerugian Rendah

Transformer tenggelam minyak terbina dalam menggunakan teras kepingan keluli silikon pusingan langkah, menampilkan kehilangan tanpa beban yang rendah, hingar larian rendah dan rintangan litar pintas & beban lampau yang kuat. Ia membolehkan operasi bebanan yang lama tanpa memendekkan hayat perkhidmatan, stabil untuk senario perindustrian beban berat yang berterusan.

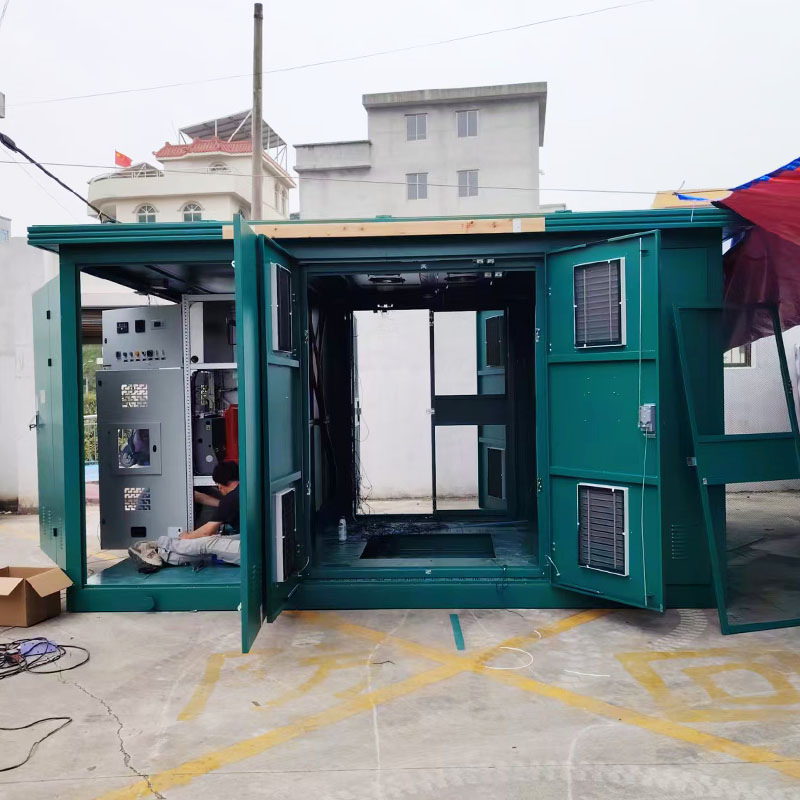

Struktur Dalaman
Petak Voltan Tinggi (Sebelah Kiri) Dilengkapi dengan suis beban, fius pemalam dwi-sensitiviti, penyambung kabel siku dan penangkap kilat yang direndam minyak. Semua komponen hidup voltan tinggi direndam dalam minyak penebat transformer, dimeterai sepenuhnya dan terlindung; tingkap operasi terpelihara untuk penggantian fius dan pemeriksaan rutin.

Tangki Utama Transformer (Kawasan Teras Tengah) Tangki minyak terendam minyak tiga fasa tiga fasa dan penggulungan, tangki minyak kongsi dengan komponen voltan tinggi. Struktur radiator terdedah tiga sisi untuk pelesapan haba yang cekap, dilengkapi dengan penunjuk aras minyak, injap pelega tekanan dan injap saliran minyak untuk pemantauan dan penyelenggaraan yang mudah.

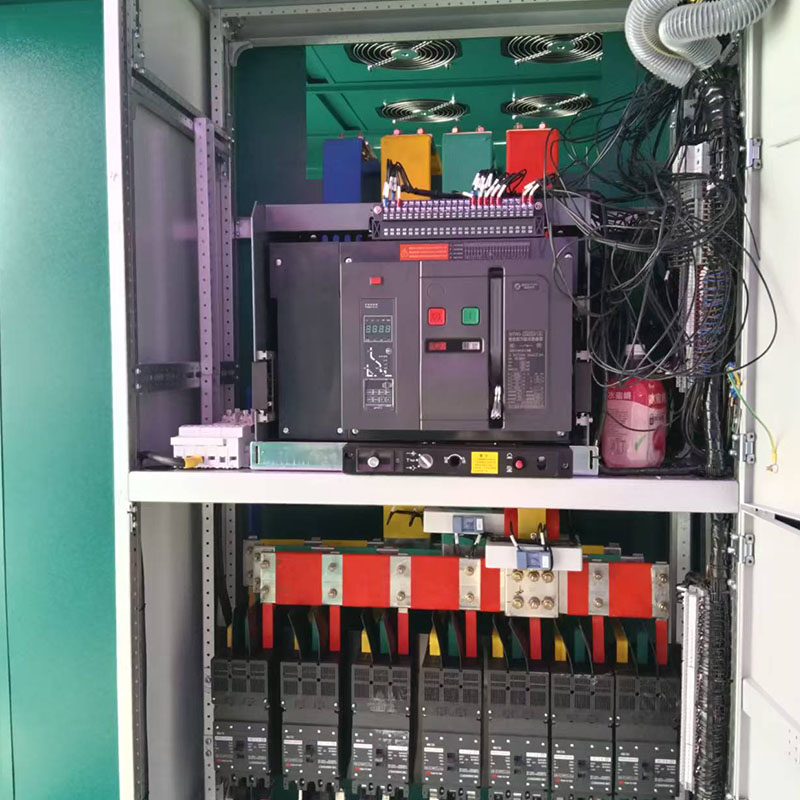

Petak Keluar Voltan Rendah (Sebelah Kanan) Pembahagian keluli bebas dipisahkan daripada tangki pengubah. Rel pelekap tersimpan untuk pemutus litar kotak acuan, meter kuasa pelbagai fungsi, blok terminal dan peranti pampasan kuasa reaktif. Komunikasi RS485 dikhaskan untuk dok sistem pemantauan kuasa pintar.

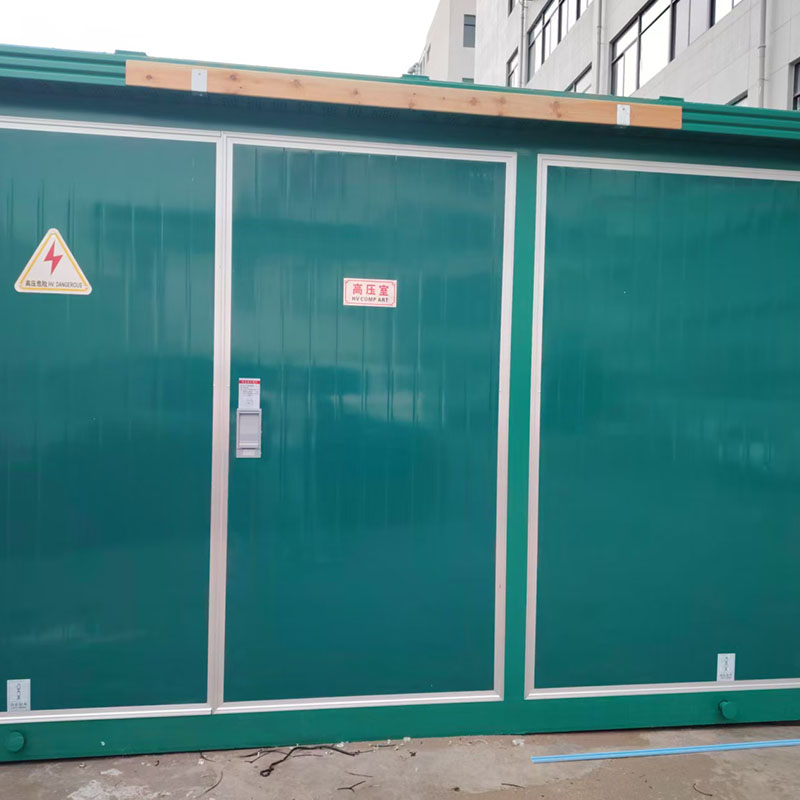

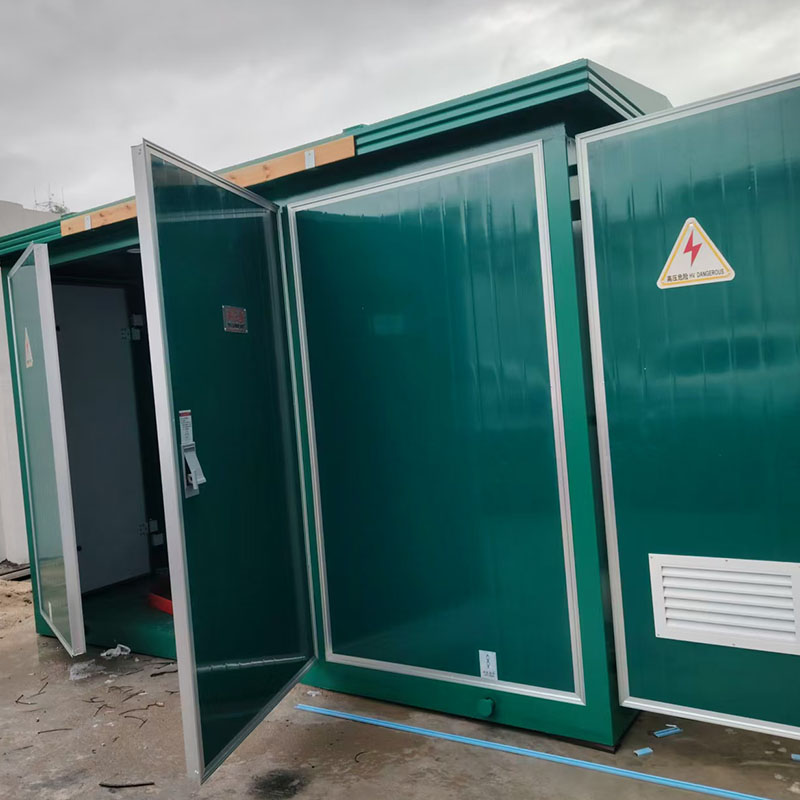

Penutup Luar Kabinet kepingan keluli gelek sejuk sekeping bersepadu dengan bahagian atas condong untuk saliran air hujan. Semburan luar elektrostatik anti-karat, pintu kabinet berbilang boleh dikunci untuk penyelenggaraan terperingkat bagi setiap petak.

Senario Aplikasi

Pengubahsuaian grid kuasa bandar, kuarters kediaman, sekolah, hospital dan pusat beli-belah komersial; Stesen janakuasa fotovoltaik teragih, ladang angin dan storan tenaga yang menyokong pengagihan kuasa; Bengkel kilang perindustrian, perusahaan perlombongan dan bekalan kuasa taman; Bekalan kuasa pembinaan sementara untuk lebuh raya, terowong, transit rel dan projek perbandaran; Rangkaian pengagihan kuasa luar bandar dan bekalan kuasa terpusat lampu jalan.

Jadual Parameter Eknikal
